3.2.1 Caractéristiques techniques des modules d'alimentation réseau
Module RPH
3
3-52

Modes d'alimentation, module RPH

Mo-
dule
RPH
P600
M600
3R
2R
1R

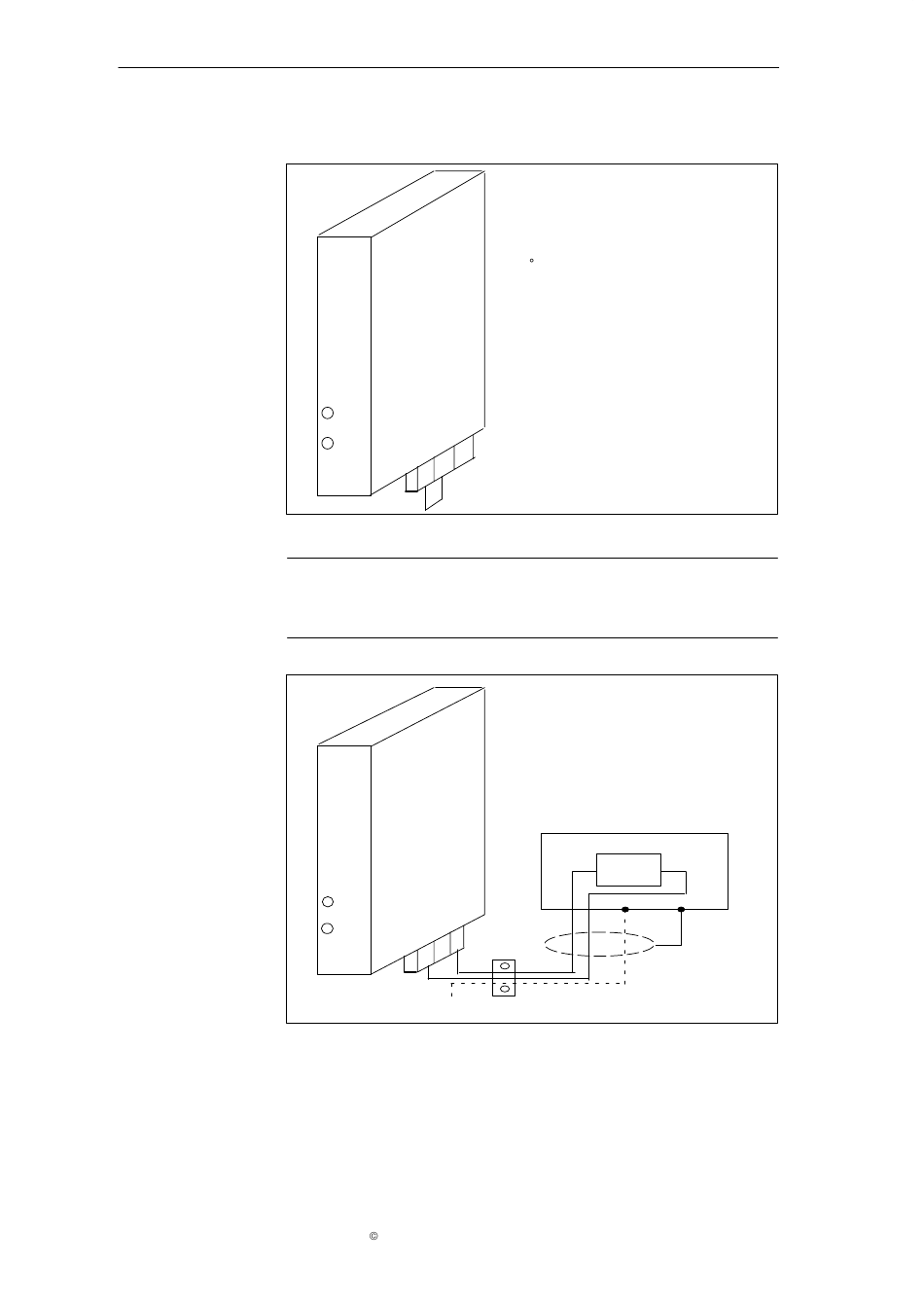

Fig. 3-7 État à la livraison, module RPH
Nota
Dans le cas du module à résistance pulsée, seul le RPH externe 1,5/25 kW est
raccordable.
Les combinaisons de raccordement suivantes sont possibles :
Mo-
dule
RPH
P600
M600
3R
2R
1R
Barre de terre
Fig. 3-8 Raccordement d'un module à résistance pulsée externe de 1,5 kW
Nombre de modules RPH dans le même circuit intermédiaire, voir cat. NC 60.1
NvC / 500 mF
N = Nbre maxi de modules à résistance pulsée (toujours arrondi vers le bas)
C = Capacité du circuit intermédiaire du variateur en µF
Siemens AG 1998 All Rights reserved
État à la livraison :
Connecteur avec pontet entre 1R et 2R
Résistance interne activée
N de réf. : 6SN1113–1AB0V–0VA0V
Raccordement de résistance externe 1,5 kW :
Connecteur sans pontet
La résistance interne n'est pas activée
La résistance externe est activée
1) Fixation du blindage le plus près possible du
module réf. : 6SN1113–1AB0V–0VA0V
3R PE
1R
1)
