Positions de
Positions de montage horizontale et verticale sont possibles.
montage
Fig. 3-5
Fig. 3-6
Nota
Dans les câbles à plusieurs fils, les fils qui ne sont pas utilisés doivent, par
principe, être mis à la terre des deux côtés.
Siemens AG 1998 All Rights reserved
SIMODRIVE 611 (PJ)
3.2.1 Caractéristiques techniques des modules d'alimentation réseau

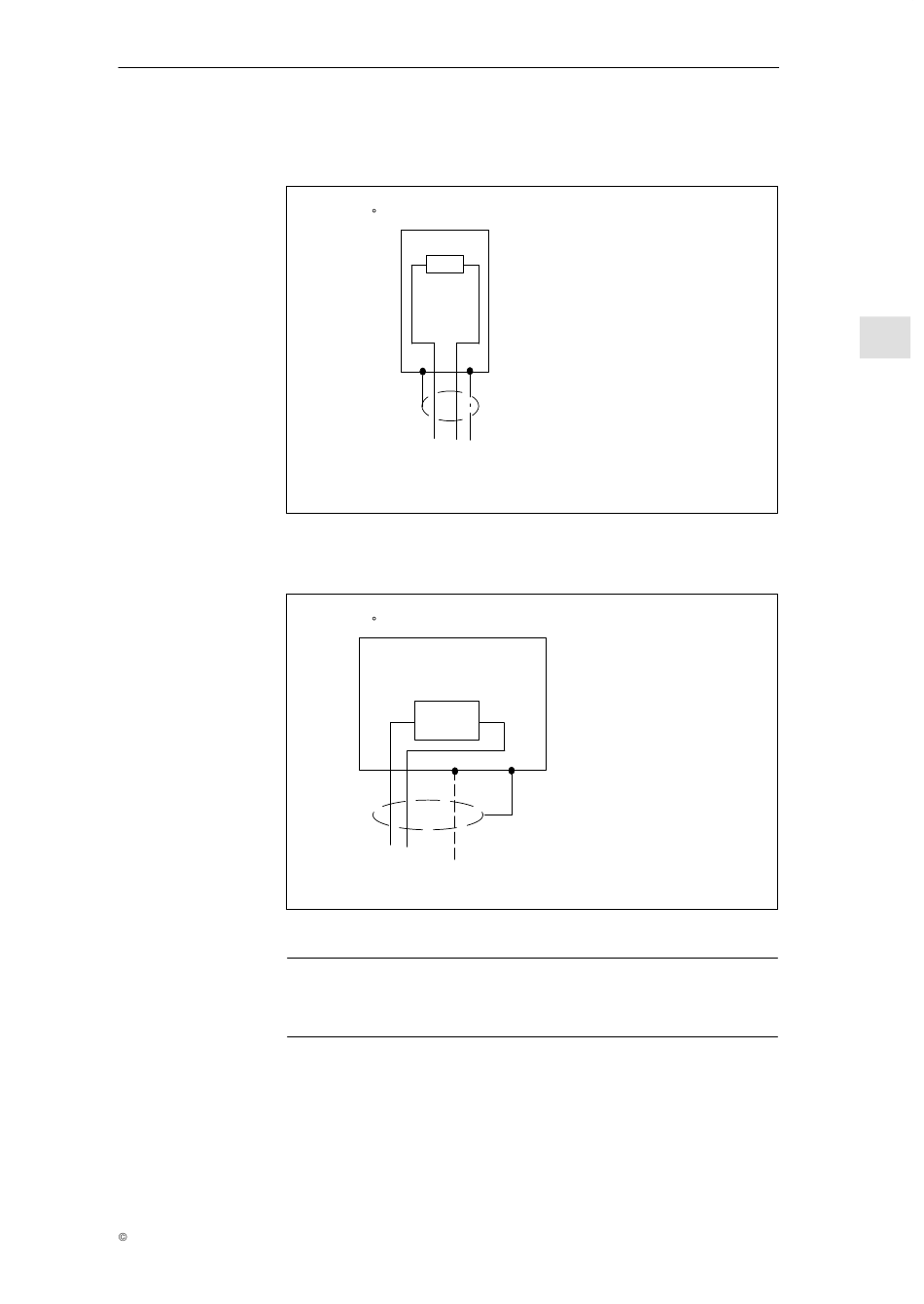

Raccordement pour RPH externe 0,3/25 kW
N de réf. : 6SN1113–1AA00–0DA00
3R 1R
rouge, bleu, conducteur de terre (vert jaune) 1,5 mm
Câble de raccordement blindé, 3 m de long, rallonge permise jusqu'à 10 m
Raccordement pour résistance pulsée 0,3/25 kW
Raccordement pour RPH externe 1,5/25 kW
N de réf. : 6SN1113–1AA00–0CA00
PE
3R 1R
La fixation du blindage est réalisée par raccord vissant PG
Câble de raccordement blindé (blindage tressé) section 2,5 – 4 mm
longueur maxi 10 m
Raccordement pour RPH 1,5/25 kW
6SN1197–0AA00 Version 02.98
PE
2
