3. Installation
3-20
Raccorder la bobine de la façon suivante :
Enficher la prise femelle KMYZ-4-...-B-EX sur les
•
languettes de la bobine correspondante (voir Fig. 3/7).
Vérifier que le pion de centrage placé entre les languettes
s'engage bien dans le trou du connecteur femelle.
Immobiliser le connecteur à l'aide de la vis de sécurité
centrale en serrant au couple de 0,3 Nm.
Veiller à la bonne polarité du raccordement du connecteur
•
femelle. Le pôle Plus se trouve toujours à l'extérieur de la
bobine.
Raccorder le câble bleu au pôle – (0 V CC) et le câble rayé
•
bleu-blanc au pôle + (š 32 V CC ou š 36 V CC).

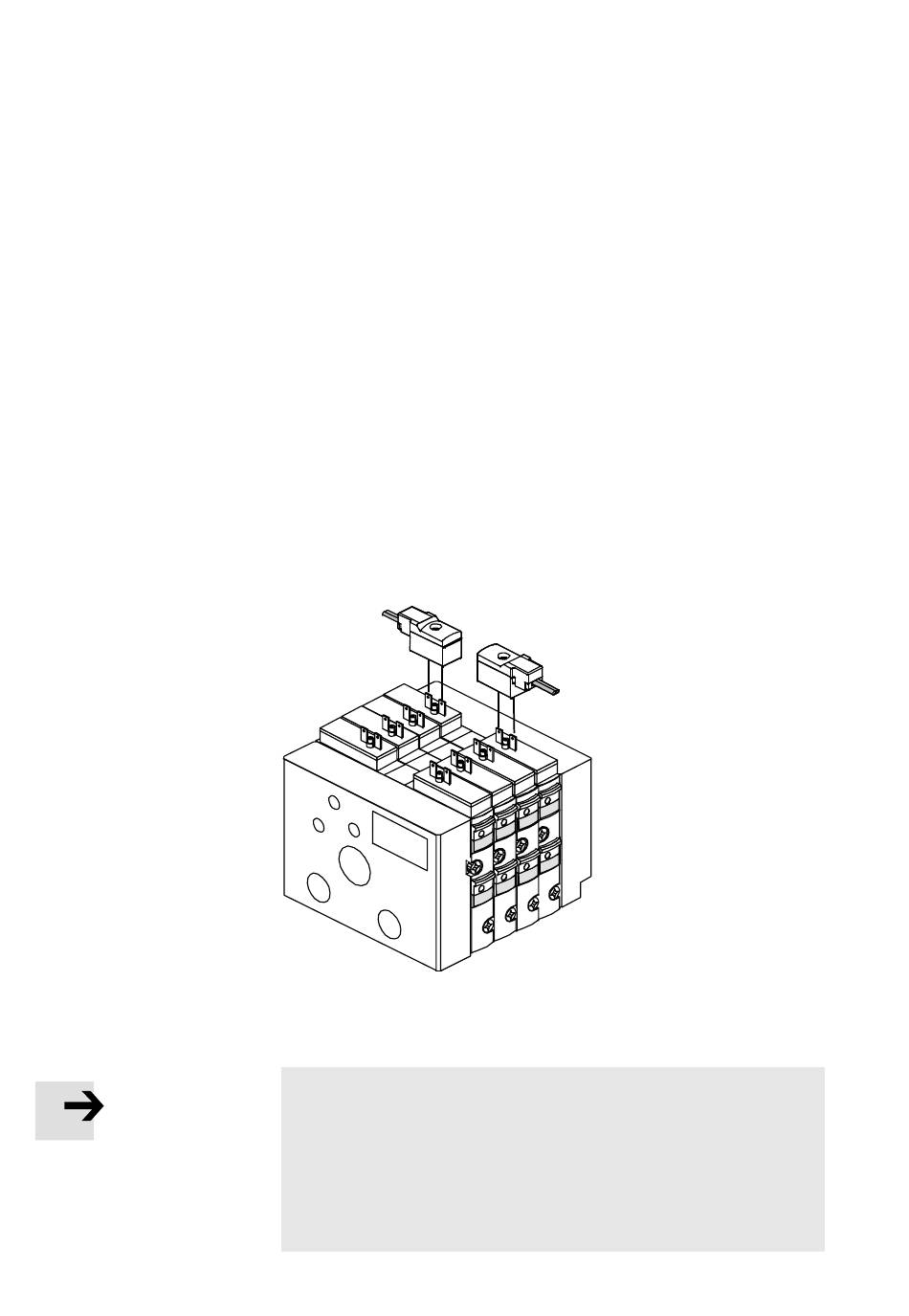

Fig. 3/7 : Montage des prises femelles individuelles
Nota
La fonction de commutation empêche l'inversion de
•
polarité ou l'inversion des câbles.
Chaque bobine doit être connectée à un circuit
•
électrique à sécurité intrinsèque homologué ayant un
indice de protection antidéflagrante ia IIC ou ib IIC.
Festo P.BE-CPV10-EX-VI-FR fr 1203d
