B. Sommaire des composants
Jeu de plaques d'extrémités pour alimentation en
air de pilotage interne (alimentation en air de
pilotage direct) avec raccordements pneumatiques
CPV10-EPL-G
CPV10-EPL-G

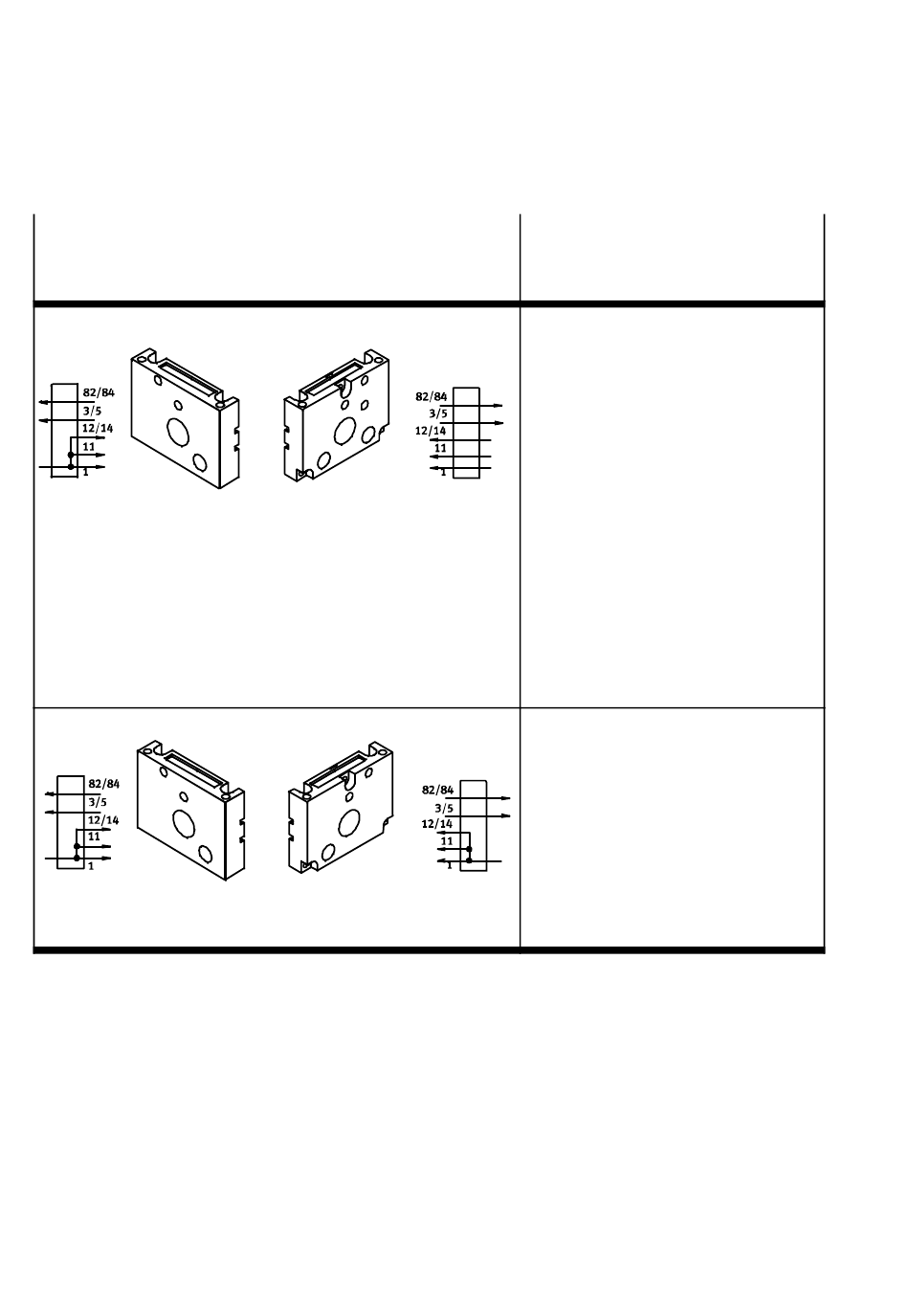

Tab. B/6 : Plaques d'extrémités pour alimentation en air de pilotage interne
B-10
CPV10-EPR-E
CPV10-EPR-G
Description
Code d'ident. ---
–
Raccordements sur les plaques
d'extrémités droite et gauche
–
Séparation des zones de pression
possible
–
Nombre maximum de zones de
pression : 3
–
Obturer le raccordement 12/14 de
la plaque d'extrémité droite à
l'aide d'un bouchon.
• Les raccordements non
nécessaires au fonctionnement du
terminal de distributeurs doivent
être obturés (voir également le
paragraphe 3.4.2 "Raccordement
des conduites d'alimentation et
d'utilisation").
Code d'ident. ---
–
Raccordements sur les plaques
d'extrémités droite et gauche
–
La séparation des zones de
pression n'est possible qu'avec la
plaque de séparation dotée du
code d'identification S pour la
séparation de l'échappement.
–
Nombre maximum de zones de
pression : 1
Festo P.BE-CPV10-EX-VI-FR fr 1203d
