3. Installation
Débranchement
3-8
Procéder de la manière suivante :
Avertissement
Les tuyaux pneumatiques sous pression peuvent effectuer
des mouvements incontrôlés lors du démontage et occa-
sionner des blessures. Procéder d'abord aux étapes sui-
vantes avant de débrancher les flexibles pneumatiques sur
la batterie de distributeurs :
couper l'alimentation en air comprimé.
•
veiller à ce que tous les tuyaux pneumatiques soient
•
exempts de pression.
purger tous les actionneurs pilotés par des distributeurs
•
fermés en position de repos ou médiane.
1. Repérer les différents tuyaux pneumatiques.
2. Desserrer la vis de serrage 1 du raccord vissé ou
enfoncer la bague de serrage du raccord vissé 2 par ex.
à l'aide de l'outil de démontage QSO de Festo.
3. Retirer le tuyau du raccord fileté.

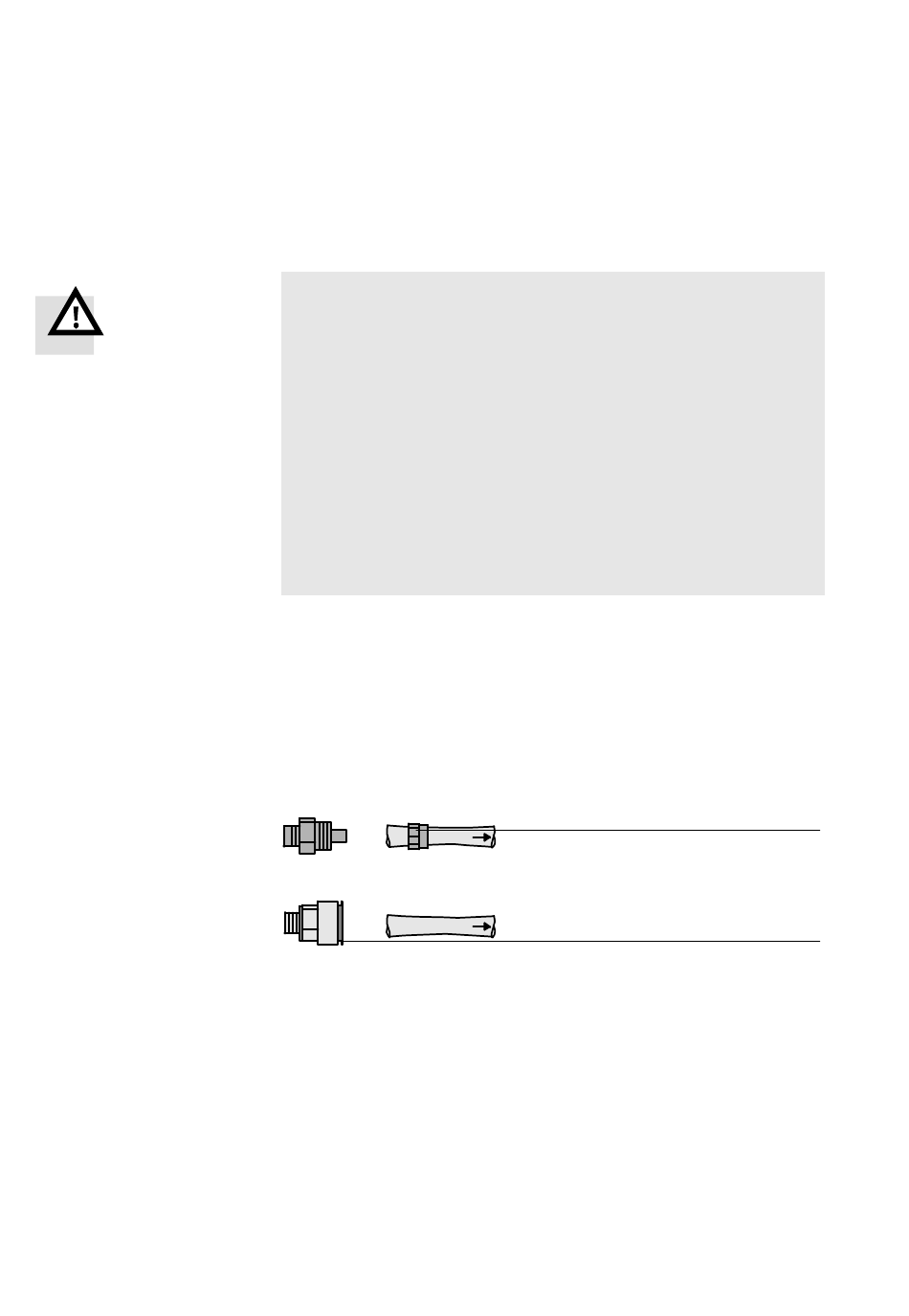

Fig. 3/2 : Démontage du raccordement
Festo P.BE-CPV10-EX-VI-FR fr 1203d
1
2
