B. Sommaire des composants
Embase de distributeur
82/84
4
14
1
12/14
82/84
4
14
1
12/14
82/84
4
14
1
12/14
B-4
(suite)
2
12
3/5
11
2
12
3/5
11
2
12
3/5
11
Remarque

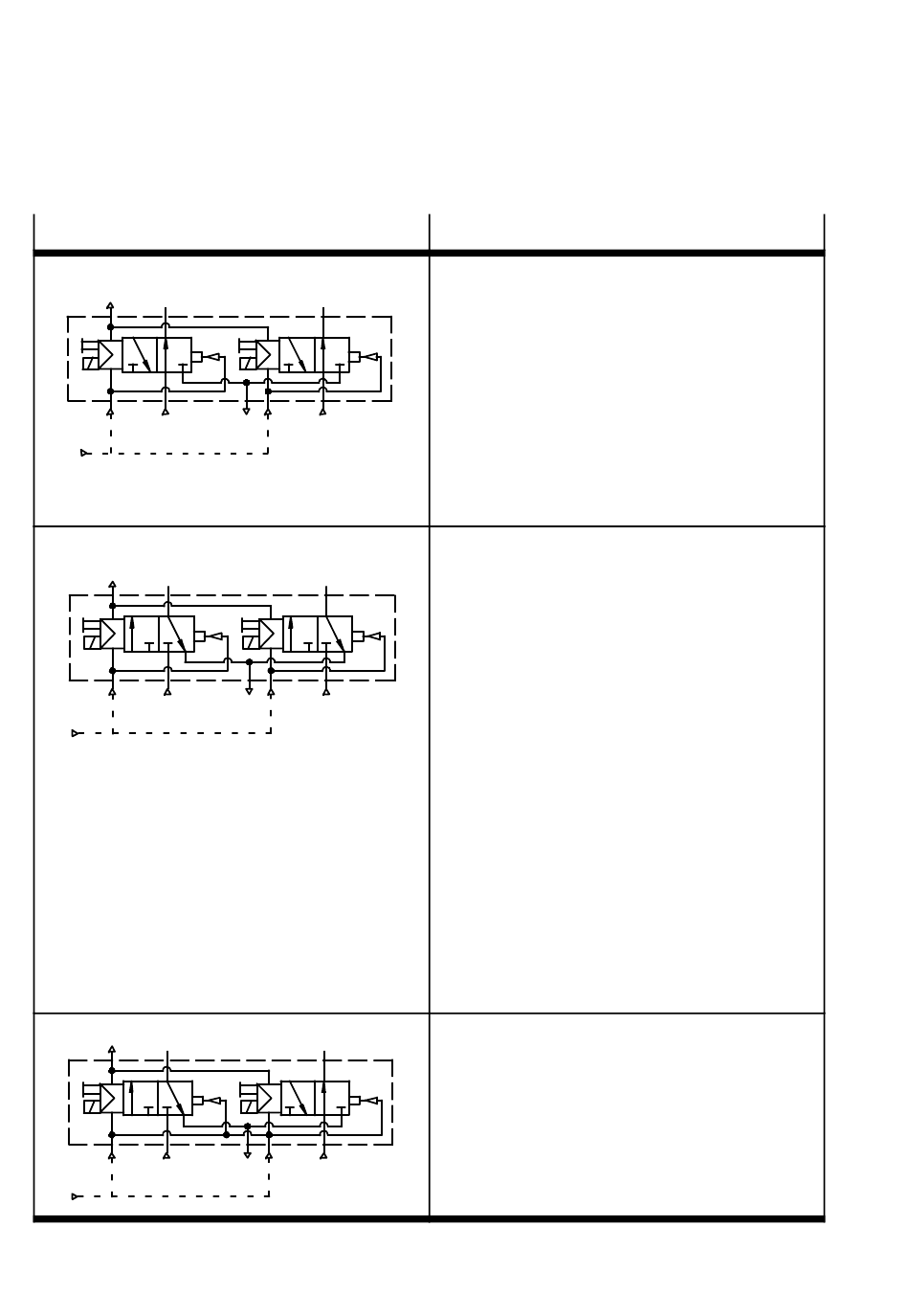

Codes d'ident. N et NK
Distributeurs :
–
Deux distributeurs 3/2
–
Monostable
–
Ouvert en position de repos
–
Rappel par ressort pneumatique
Fonction :
La fonction d'un distributeur 5/3 sous pression
en position médiane peut être réalisée avec ces
distributeurs ouverts en position de repos.
Codes d'ident. C et CK
Distributeurs :
–
Deux distributeurs 3/2
–
Monostable
–
Fermé en position de repos
–
Rappel par ressort pneumatique
Fonction :
La fonction d'un distributeur 5/3 hors pression
en position médiane peut être réalisée avec ces
distributeurs fermés en position de repos.
L'extension 5/3G permet de réaliser la fonc-
tion d'un distributeur 5/3 fermé en position
médiane.
Nota
Si cette embase de distributeur est utilisée avec
un vérin à double effet, tenir compte du fait que
le pilotage simultané de deux bobines réalise
la fonction d'un distributeur 5/3 en position
médiane.
Codes d'ident. H et HK
Distributeurs :
–
Deux distributeurs 3/2
–
Monostable
–
Côté pilotage 14 fermé en position de repos
–
Côté pilotage 12 ouvert en position de repos
–
Rappel par ressort pneumatique
Festo P.BE-CPV10-EX-VI-FR fr 1203d
