1. Présentation de système
1
4
1
Multipôle pneumatique avec talon
2
Commande manuelle auxiliaire
(par bobine, à impulsion ou
verrouillable)
3
Clip de la commande manuelle
auxiliaire à impulsion

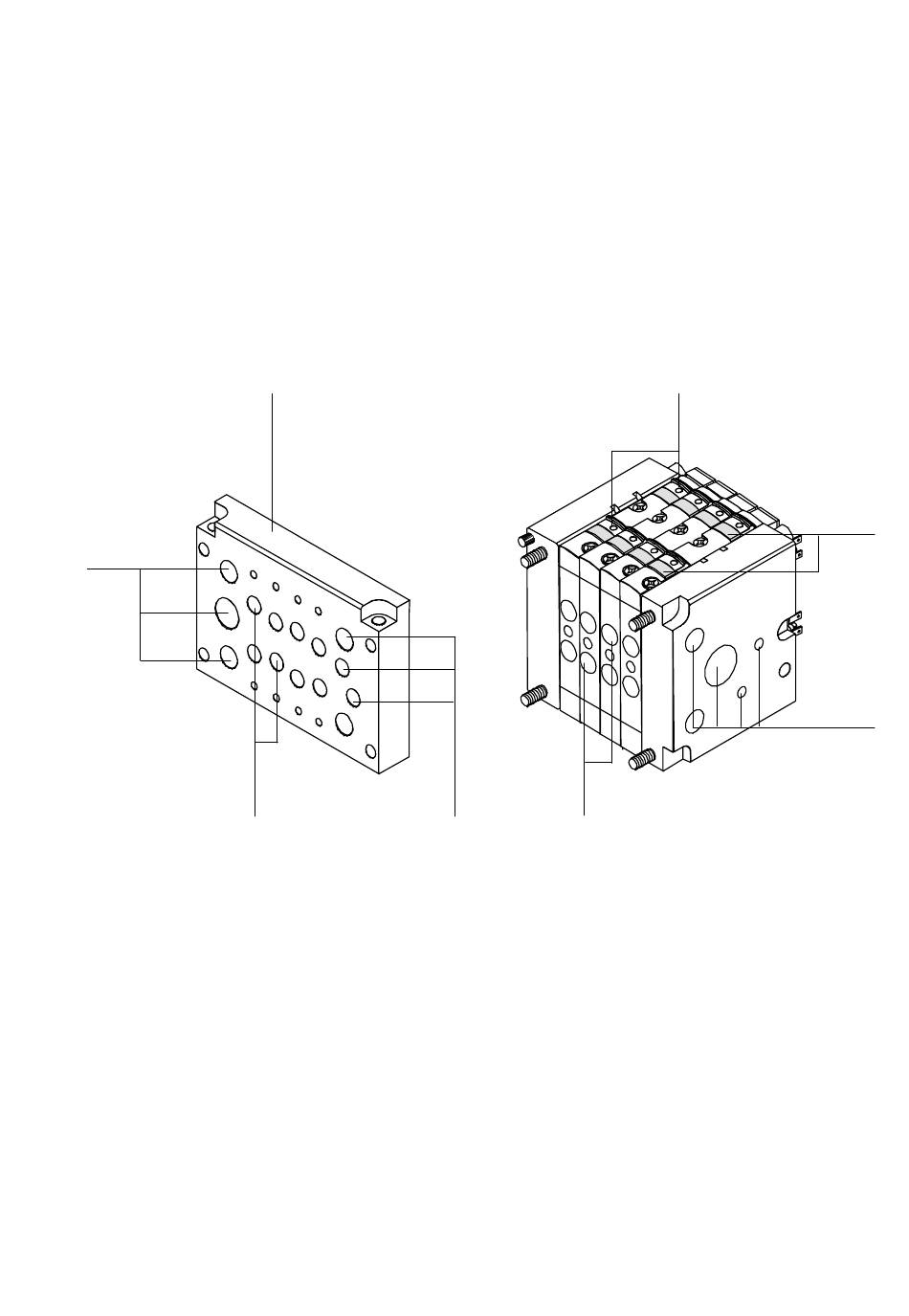

Fig. 1/5 : Eléments de connexion, de signalisation et de commande pneumatiques du
terminal de distributeurs CPV10-EX-VI
Festo P.BE-CPV10-EX-VI-FR fr 1203d
Eléments de connexion, de signalisation et de
commande
Le terminal de distributeurs CPV10-EX-VI comporte les
éléments de connexion, de signalisation et de commande
suivants :
4
5
2
5
4
Raccords d'alimentation (1, 11, 12/14),
raccords d'échappement (3/5, 82/84) :
sur la plaque d'extrémité gauche et/ou
droite pour les distributeurs à
raccordement individuel ;
sur le multipôle pneumatique pour les
distributeurs à raccordement centralisé
5
Raccords de travail (2, 4), sur chaque
distributeur
3
4
1-13
