2. Montage
1
Possibilités de
fixation

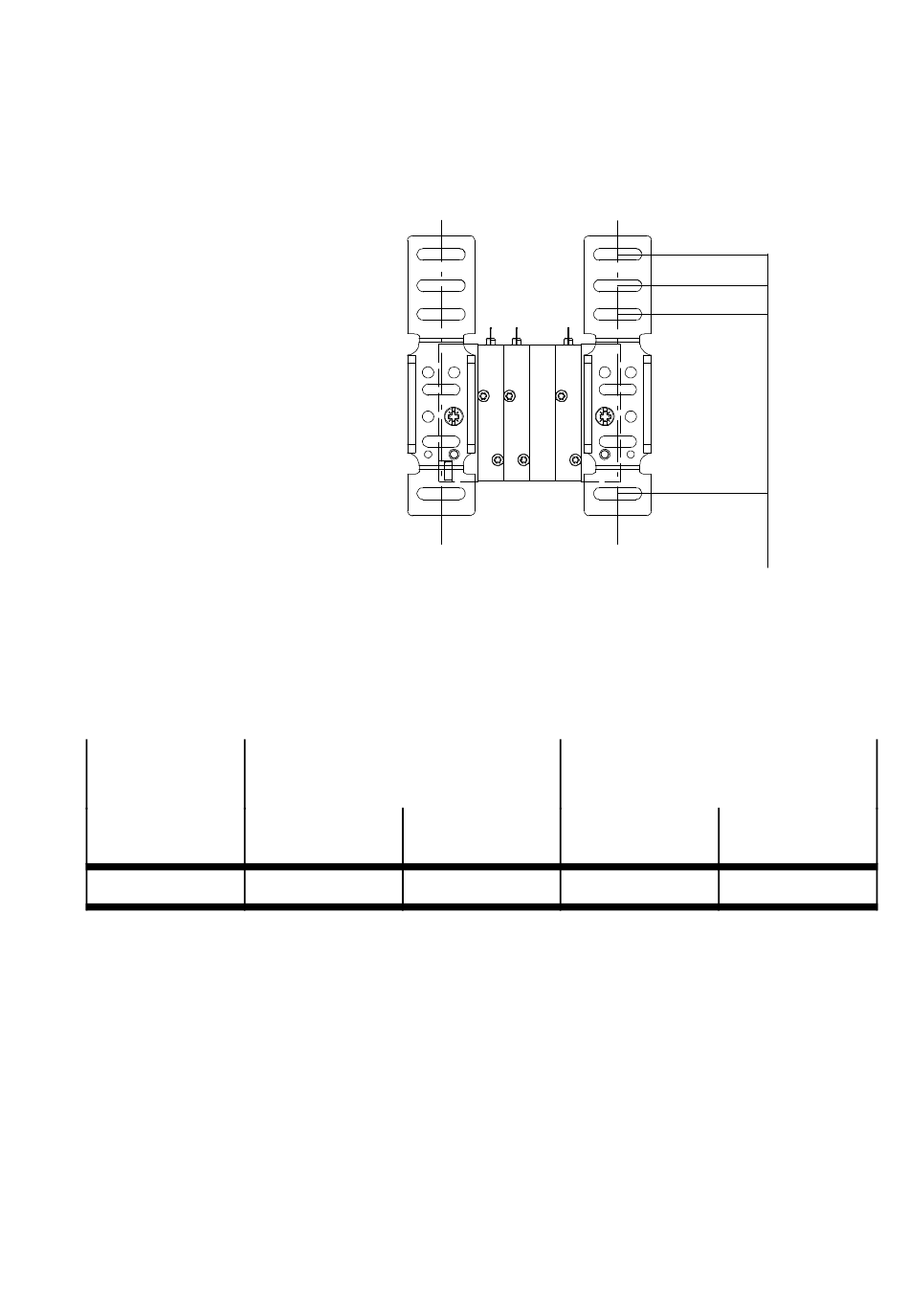

Fig. 2/2 : Trous de fixation pour le montage par l'arrière
Terminal de
distributeurs
Diamètre du
trou de fixation
CPV10-EX-VI 4,5 mm
Tab. 2/3 : Trous pour le montage sur panneau
Festo P.BE-CPV10-EX-VI-FR fr 1203d
Percer 4 trous de fixation ou de taraudage dans le support
(voir tableau).
Type de montage : Par l'arrière
Trou taraudé pour Diamètre du
Vis M4
Fixer ensuite le terminal de distributeurs CPV10-EX-VI au
•
panneau à l'aide de quatre vis M4 ou M5 de longueur
suffisante.
Type de montage : Par le haut
Trou taraudé pour
trou de fixation
5,5 mm Vis M5
