2. Montage
Festo P.BE-CPV10-EX-VI-FR fr 1203d
Montage du multipôle pneumatique (par l'arrière)
Pour monter le multipôle pneumatique avec talon
(CPV10-VI-P...-M7-B) par l'arrière sur le support, procéder
comme suit :

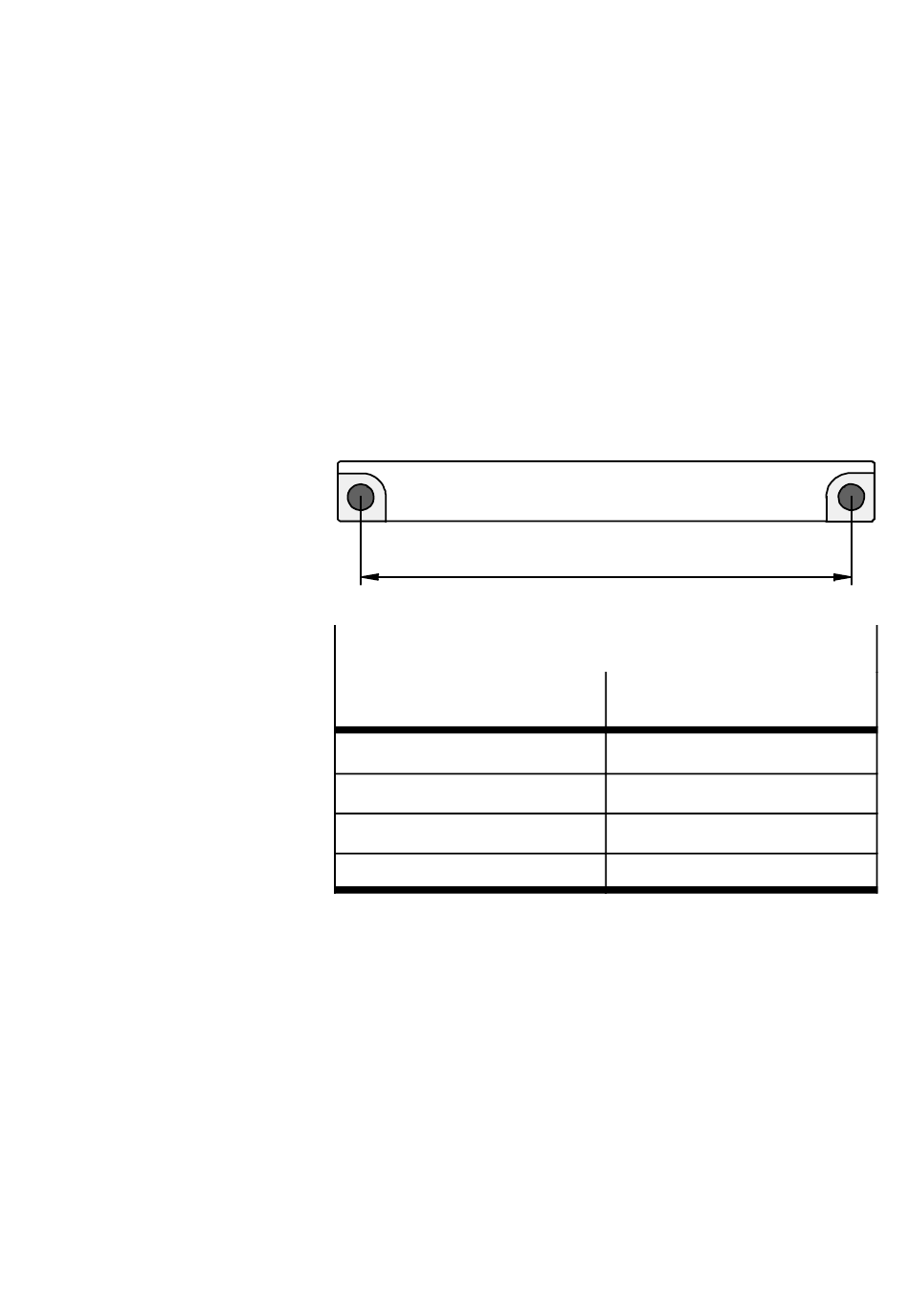

Percer 2 trous de montage pour les vis M6 dans le
•
support. Pour les emplacements et les espacements de
ces trous, voir Tab. 2/8.
1
Cote
Nombre d'emplacements de
distributeurs
2
4
6
8
Tab. 2/8 : Dimensions des trous pour le montage par l'arrière
Visser le multipôle pneumatique sur le support à l'aide de
•
deux vis M6 de longueur appropriée.
1
CPV10-EX-VI
62 mm
82 mm
102 mm
122 mm
2-15
