3. Installation
1
Terminal de
distributeurs
CPV10-EX-VI 1
2
Terminal de
distributeurs
CPV10-EX-VI 2
3
Collecteur 3/5
4
Collecteur
82/84
5
Conduite
centrale 3/5
6
Conduite centrale
82/84

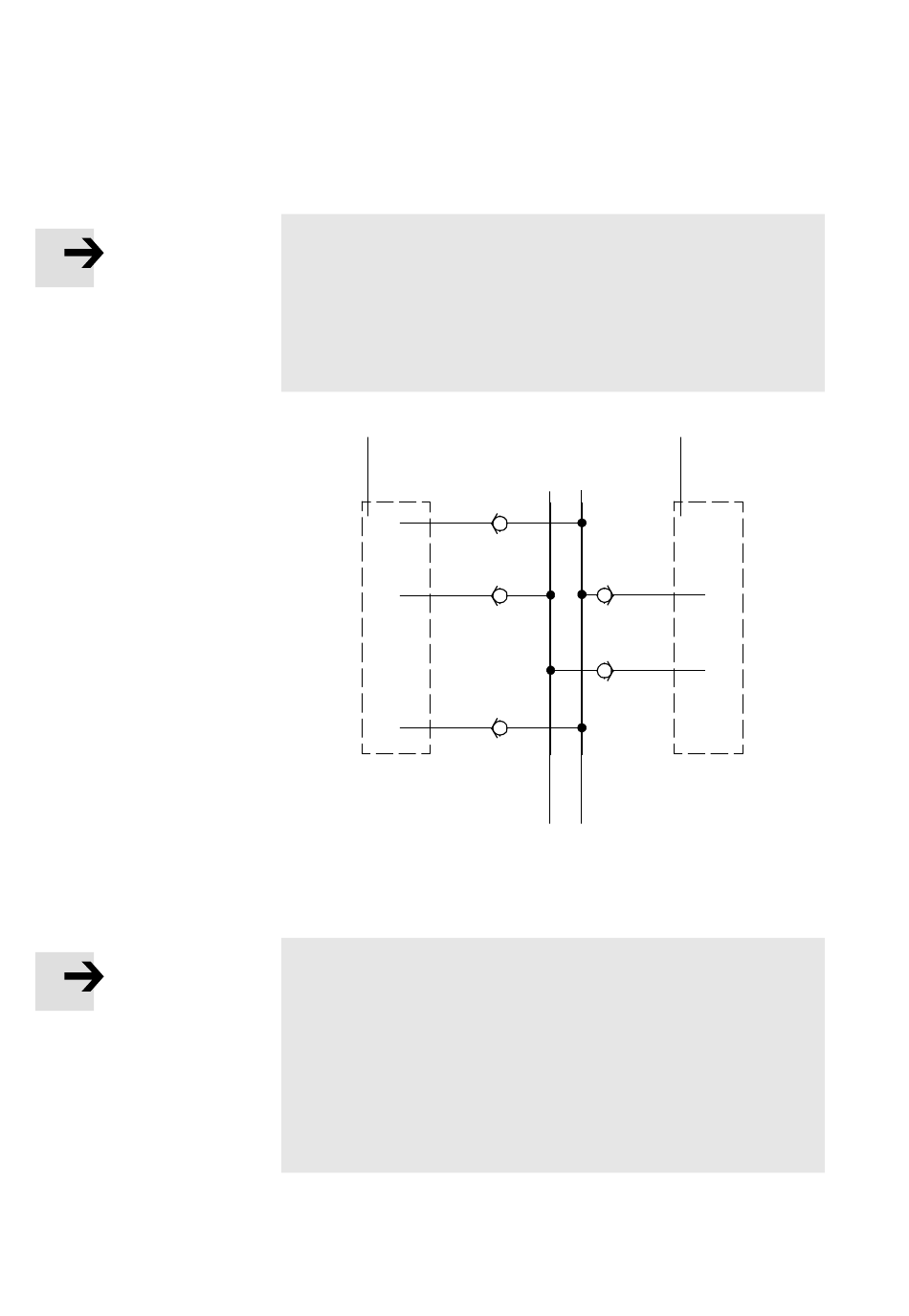

Fig. 3/4 : Collecteurs équipés de clapets anti-retour
3-14
Nota
Dans le cas de plusieurs systèmes avec un commun
d'échappement :
Utiliser des clapets anti-retour dans les collecteurs
d'échappement. On évite ainsi des incidents de fonction-
nement dus aux pressions de refoulement.
1
3
4
3
Nota
L'air d'échappement est acheminé par les canaux 3/5 et
82/84. Ces raccords ne doivent pas être obturés par des
bouchons.
Les canaux d'échappement 3 et 5 (voir 3 ) sont regroupés
dans le terminal de distributeurs CPV10-EX-VI. Un réglage
séparé de l'échappement est donc impossible sur les
canaux 3 et 5.
2
3
4
5
6
Festo P.BE-CPV10-EX-VI-FR fr 1203d
