HYGRASGARD

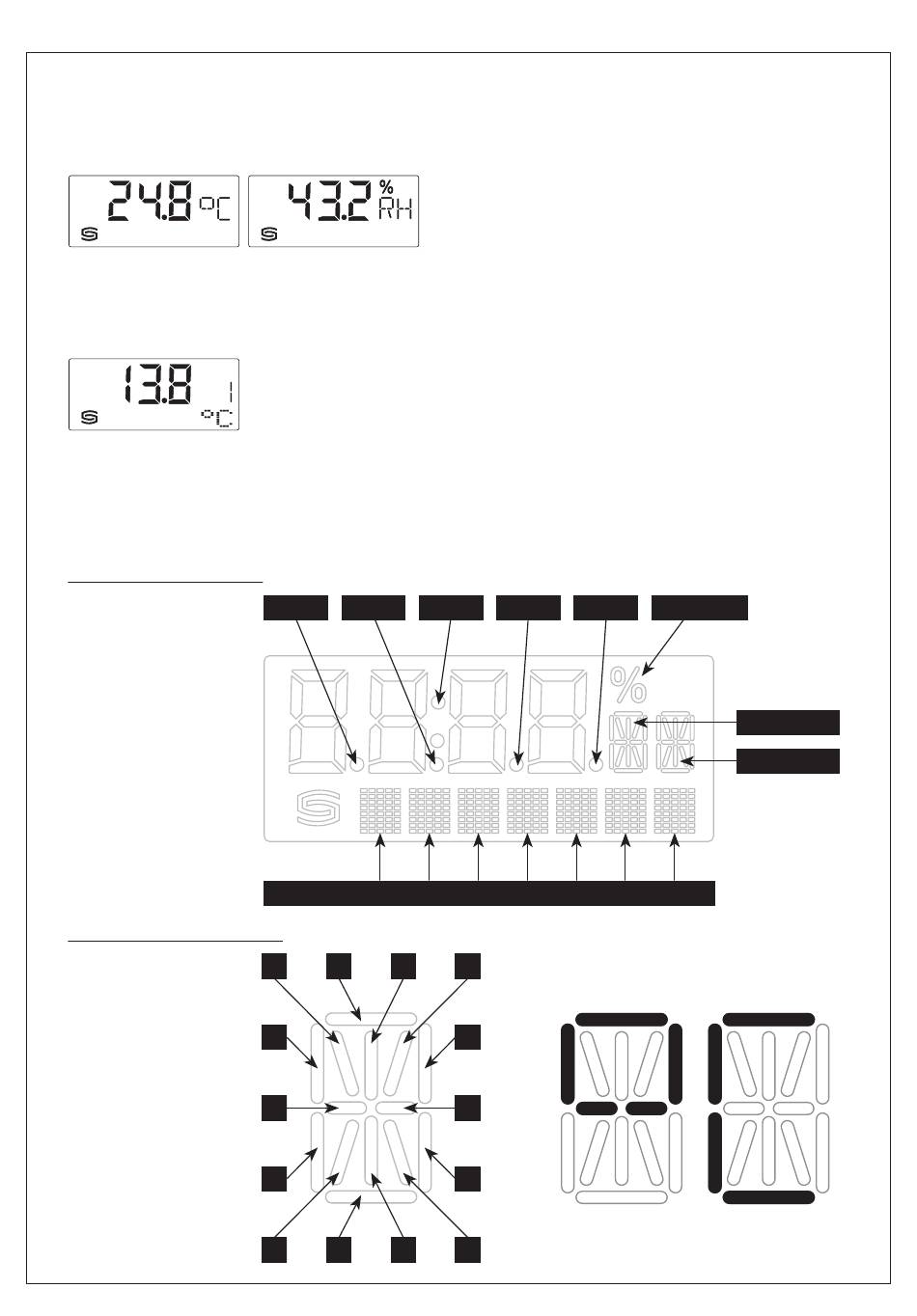

AFFICHAGE SUR L'ÉCRAN
Par défaut, les valeurs de mesure suivantes sont affichées les unes après les autres de manière cyclique avec les unités
correspondantes dans la première ligne :
Température en °C, humidité relative en % h.r. (Format d'affichage de 1/10 °C resp. 1/10 % h.r.)
Via l'interface Modbus, l'affichage d'une dimension de sortie alternative peut être programmé au lieu de l'affichage standard :
Point de rosée (en °C), rapport de mélange (en g ⁄ kg), humidité absolue (en g ⁄ m
humidité relative (en %), température (en °C) ou valeur de consigne du potentiomètre (en %)
La valeur indice s'affiche dans la première ligne et l'unité correspondante est affichée de manière statique dans la seconde ligne.
L'indice caractérise le type d'affichage, p. ex. température de point de rosée (voir le tableau « Function 06 Write Single Register »).
Via l'interface Modbus, l'affichage de l'écran peut aussi bien être programmé dans la zone à 7 et à 14 segments que dans la zone
de matrice de point . Il est ainsi possible, par exemple, d'afficher les messages de l'API.
Pour l'affichage librement programmable, le registre 4x0001 (valeur d'affichage physique) doit contenir la valeur 10.
Les registres 4x0002 à 4x0012 contiennent des informations sur les caractères et segments à afficher.
La zone de matrice de points est également programmable dans le réglage par défaut (le registre 4x0001 contient la valeur 0).
Dans la zone à 7 segments, la valeur de mesure actuelle s'affiche automatiquement.
Structure du modèle du segment (registre 4x0005)
Bit 0 ...... Dot A
Bit 1 ...... Dot B
Bit 2 ...... Dot C
Bit 3 ...... Dot D
Bit 4 ...... Dot DP
Bit 5 ...... Pourcentage
Bit 6 ...... - -

Bit 7 ...... - -

Bit 8 ...... - -

Bit 9 ...... - -

Bit 10 .... - -

Bit 11 .... - -

Bit 12 .... - -

Bit 13 .... - -

Bit 14 .... - -
Bit 15 .... - -
Structure du modèle à 14 segments (registre 4x0003 et 4x0004)
Bit 0 ...... A
Bit 1 ...... B
Bit 2 ...... C
Bit 3 ...... D
Bit 4 ...... E
Bit 5 ...... F
Bit 6 ...... G
Bit 7 ...... G'
Bit 8 ...... H
Bit 9 ...... I
Bit 10 .... J
Bit 11 .... K
Bit 12 .... L
Bit 13 .... M
Bit 14 .... - -
Bit 15 .... - -
RFTF - Modbus | Configuration
Valeur d'affichage : 13.8
Indice :
Unité :
Point A Point B
Matrice de points A
H A
F
G
E
M D
3
), enthalpie (en kJ ⁄ kg),
1
°C
Point DP Point C
B C D
Exemple de signes
I J
Degré Celsius (°C)
B
G'
C
14 segments 1:
227
L K
(registre 4x003)
28
Point D Pourcentage
14 segments 1
14 segments 2
E F G
14 segments 2:
57
(registre 4x004)
