HYGRASGARD
Der kalibrierfähige Raumsensor HYGRASGARD
misst die relativen Feuchte und die Temperatur der Raum luft. Aus diesen Messgrößen werden intern verschieden Kenngrößen berechnet. Über den Modbus
können die folgenden Kenngrößen abgefragt werden: relative Feuchte [% r. H.], absolute Feuchte [g ⁄ m³], Mischungs verhältnis [g ⁄ kg], Taupunkt temperatur
[°C], Enthalpie [kJ ⁄ kg] (unter Vernachlässigung des atm. Luftdruckes) und Raumtemperatur [°C].
Hierbei ist wahlweise als Bedienelement ein Sollwert-Potentio meter, ein 5-poliger Drehschalter und ein Präsenztaster verfügbar. Für die Temperatur /
relative Feuchte / absolute Feuchte / Taupunkt / Mischungsverhältnis / Enthalpie oder Sollwertausgabe sind optional Geräte mit LCD-Anzeige für die Mess -
wertdarstellung erhältlich. Über maximal 5 mehrfarbige LEDs können Betriebs zustände angezeigt werden. Die Ansteuerung der Anzeigen (LCDs), sowie
die Abfrage der Mess- und Bedienwerte erfolgt über die Bus-Schnittstelle Modbus.
TECHNISCHE DATEN
Spannungsversorgung: 24 V AC (± 20 %) und
15...36 V DC
Leistungsaufnahme: < 1 VA ⁄ 24 V DC,
< 2,2 VA ⁄ 24 V AC
Sensor: digitaler Feuchtesensor
mit integriertem Temperatursensor,
kleine Hysterese, hohe Langzeitstabilität
Datenpunkte: Temperatur, relative Feuchte, absolute Feuchte,
Taupunkt, Mischungsverhältnis, Enthalpie
sowie Sollwert-Potentiometer,
Drehschalter und Präsenztaster
Messbereich: 0...100 % r.H. (Feuchte)
0...+ 50 °C (Temperatur)
Abweichung Feuchte: typisch ± 2,0 % (20...80 % r. H.) bei +25 °C, sonst ± 3,0 %
Abweichung Temperatur: typisch ± 0,2 K bei +25 °C
Nullpunkt-Offset: ± 10 % r.H. (Feuchte)
± 10 °C (Temperatur)
über Potentiometer einstellbar
Umgebungstemperatur: Lagerung –35...+85 °C;
Betrieb 0...+50 °C
Medium: saubere Luft und
nicht aggressive, nicht brennbare Gase
Busprotokoll: Modbus (RTU-Mode),
Adressbereich 0...247 einstellbar,
LEDs farblich programmierbar
Signalfilterung: 4 s / 32 s
Gehäuse: Kunststoff, Werkstoff ABS,
Farbe Reinweiß (ähnlich RAL 9010)
Abmaße: 98 x 98 x 33 mm (Baldur 2)
Montage: Wandmontage oder auf UP-Dose, Ø 55 mm,
Unterteil mit 4-Loch, für Befestigung auf senkrecht oder
waagerecht installierten UP-Dosen für Kabeleinführung hinten,
mit Sollbruchstelle für Kabeleinführung oben ⁄ unten bei AP
Langzeitstabilität: ± 1 % ⁄ Jahr
zulässige Luftfeuchte: < 95 % r. H., nicht kondensierende Luft
Schutzklasse: III (nach EN 60 730)
Schutzart: IP 30 (nach EN 60 529)
Normen: CE-Konformität nach EMV-Richtlinie 2014 ⁄ 30 ⁄ EU,
nach EN 61 326
Optional: Display mit Beleuchtung, zweizeilig, programmierbar,
Ausschnitt ca. 36 x 15 mm (B x H),
zur Anzeige der Ist-Feuchte und Ist-Temperatur
oder einer wählbaren Kenngröße
oder eines individuell programmierbaren Anzeigewertes
ZUBEHÖR siehe Tabelle
RFTF - Modbus
® RFTF - Modbus mit Modbus- Anschluss, wahlweise mit ⁄ ohne Display im formschönen Gehäuse (Baldur 2)
1 2
RS485 Modbus A
RS485 Modbus B
Schirmung
Präsenz-
taster
Stecker
Display Drehschalter
3 ON DIP A
4
1 2 3 4 5 6 7 8
5
r.H.
ON DIP B
1 2 3 4 5 6
Potentio-
Nullpunktkalibrierung
meter
Die Fühler sind werkseitig eingestellt und abgeglichen.
Eine Justage ist über die beiden Offset-Potentio meter
möglich. Der Einstellbereich beträgt ca. ± 10 °C bzw.
± 10 % r.H.
3

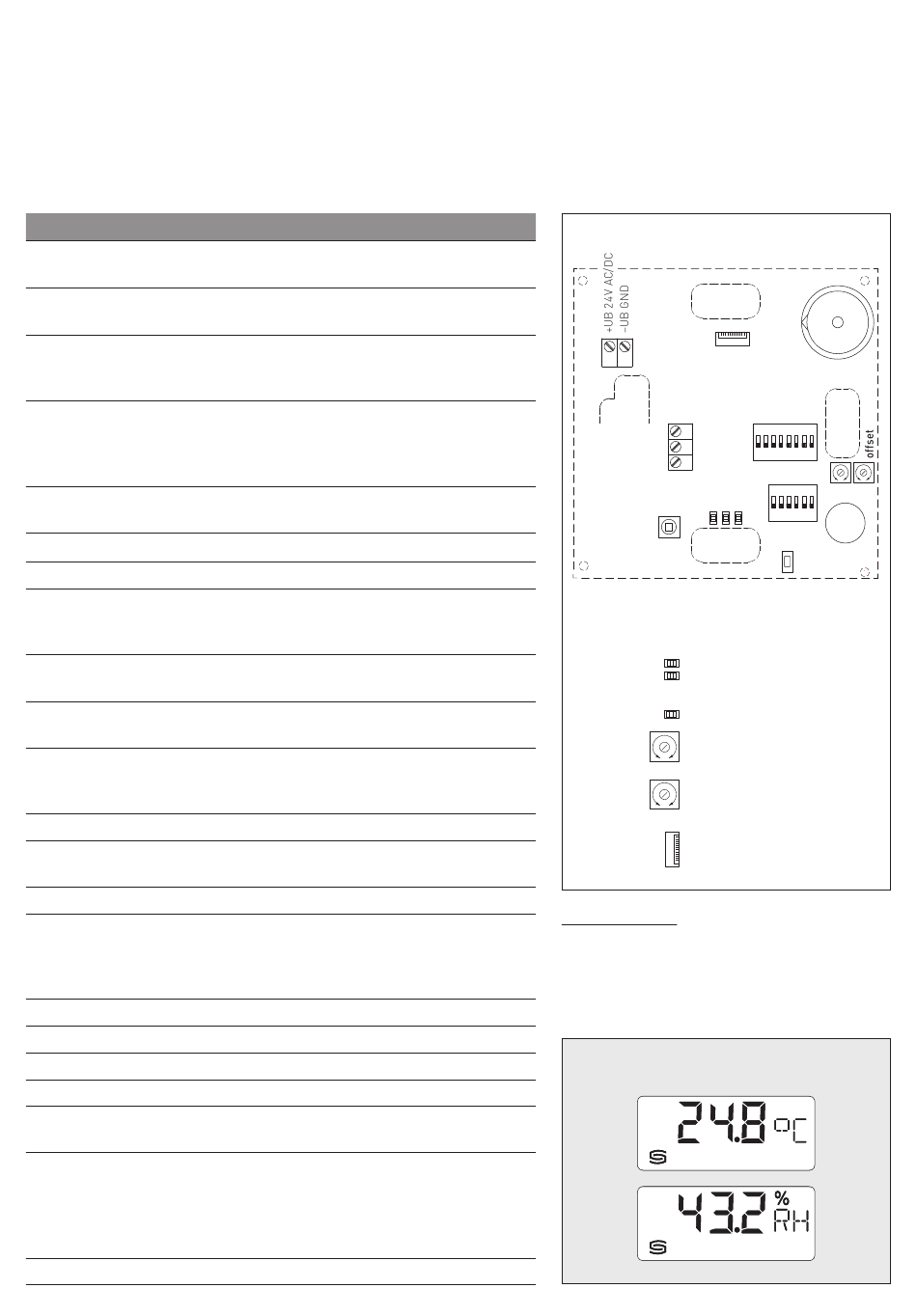

Schaltbild
Stecker
1 2
Display
RS485 Modbus A 3
RS485 Modbus B 4
Schirmung 5
Präsenz-
taster
DIP A: Busadresse
DIP B: Busparameter
(Baudrate, Parity ...)
Telegramm-Anzeige.
Empfang (LED grün)
Fehler (LED rot)
LED (interner Status)
Offset-Korrektur
Temperatur: ± 10°C
°C
Offset-Korrektur
Feuchte: ± 10% r.H.
r.H.
Stecker für Display
°C
Kontaktseite:
rechts
Anzeige
Standard
Rev. 2021 - V24
RFTF- Modbus
Drehschalter
°C
ON DIP A
1 2 3 4 5 6 7 8
r.H.
r.H. °C
ON DIP B
1 2 3 4 5 6
Potentio-
meter
RFTF - Modbus
Display
