ANZEIGE IM DISPLAY

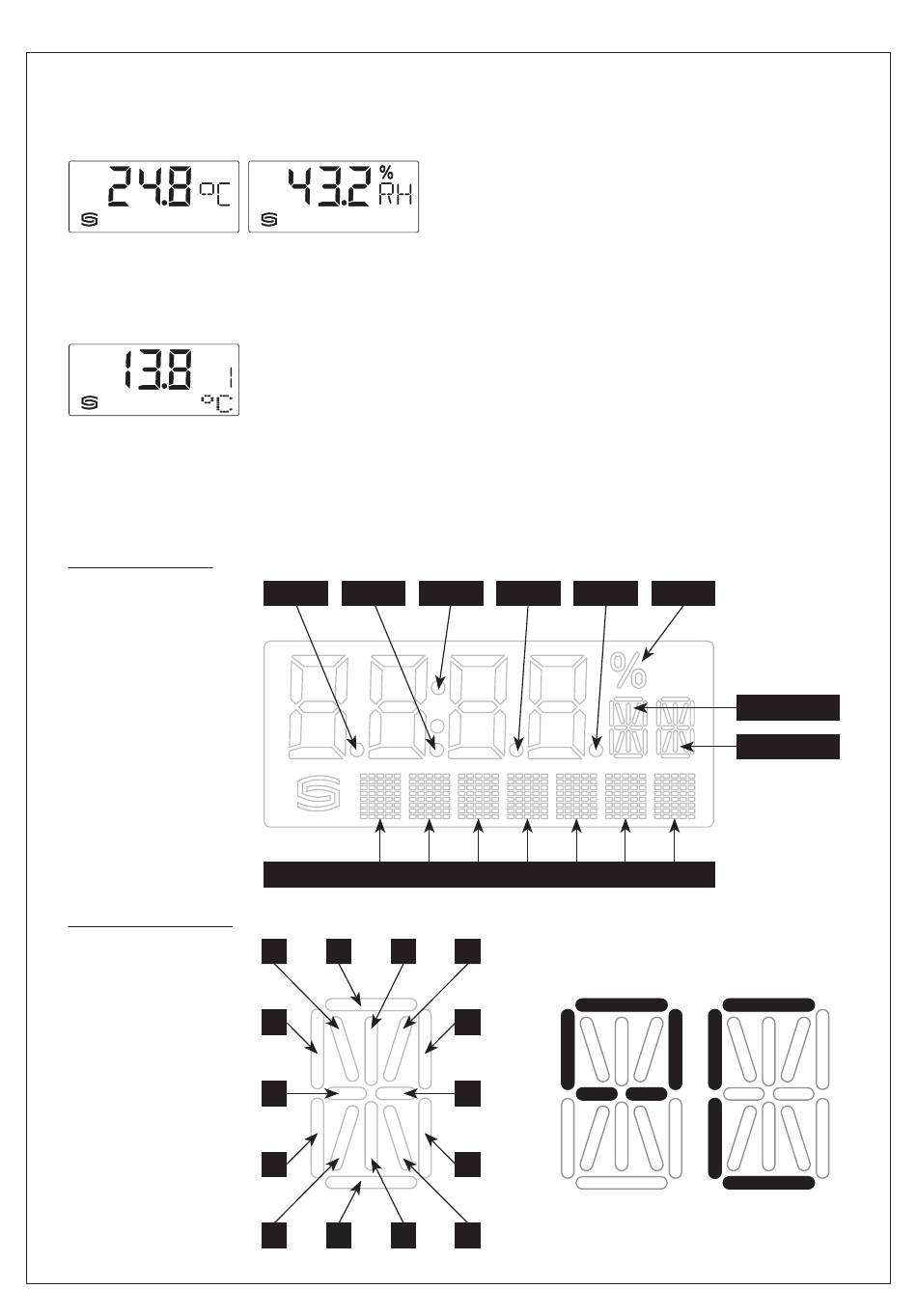

Standardmäßig werden in der ersten Zeile folgende Mess werte mit den entsprechenden Einheiten zyklisch nacheinander angezeigt:
Temperatur in °C, relative Feuchte in % r.H. (Die Auflösung beträgt 1/10 °C bzw. 1/10 % r.H.)
Über die Modbusschnittstelle kann anstelle der Standard-Anzeige eine alternative Ausgangs größe programmiert werden:
Taupunkt (in °C), Mischungsverhältnis (in g ⁄ kg), absolute Feuchte (in g ⁄ m
relative Feuchte (in %), Temperatur (in °C) oder Sollwert-Poteniometer (in %)
Hierbei wird in der ersten Zeile der Wert mit Index und in der zweiten Zeile die entsprechende Einheit statisch angezeigt.
Der Index kennzeichnet den Anzeigetyp, z.B. Taupunkttemperatur (siehe Tabelle "Function 06 Write Single Register").
Über die Modbusschnittstelle kann die Display-Anzeige sowohl im 7- und 14-Segment-Bereich als auch im Dot-Matrix-Bereich
programmiert werden. Somit können auch beispielsweise Meldungen von der SPS angezeigt werden.
Für die individuelle Anzeige muss das Register 4x0001 (physikalischer Anzeigewert) den Wert 10 enthalten.
Die Register 4x0002 bis 4x0012 enthalten Informationen über die darzustellenden Zeichen und Segmente.
Der Dot-Matrix-Bereich ist ebenfalls in der Defaulteinstellung (Register 4x0001 enthält den Wert 0) programmierbar.
Im 7-Segment-Bereich wird dabei automatisch der aktuelle Messwert angezeigt.
Aufbau Segment-Muster (Register 4x0005)
Bit 0 ...... Dot A
Bit 1 ...... Dot B
Bit 2 ...... Dot C
Bit 3 ...... Dot D
Bit 4 ...... Dot DP
Bit 5 ...... Prozent
Bit 6 ...... - -
Bit 7 ...... - -
Bit 8 ...... - -
Bit 9 ...... - -
Bit 10 .... - -
Bit 11 .... - -
Bit 12 .... - -
Bit 13 .... - -
Bit 14 .... - -
Bit 15 .... - -
Aufbau 14-Segment-Muster (Register 4x0003 und 4x0004)
Bit 0 ...... A
Bit 1 ...... B
Bit 2 ...... C
Bit 3 ...... D
Bit 4 ...... E
Bit 5 ...... F
Bit 6 ...... G
Bit 7 ...... G'
Bit 8 ...... H
Bit 9 ...... I
Bit 10 .... J
Bit 11 .... K
Bit 12 .... L
Bit 13 .... M
Bit 14 .... - -
Bit 15 .... - -
RFTF - Modbus | Konfiguration
Anzeigewert: 13.8
1
Index:
Einheit: °C
Dot A Dot B
Dot Matrix
H A
F
G
E
M D
3
), Enthalpie (in kJ ⁄ kg),
Dot DP Dot C
A B C D
I J
B
G'
C
L K
6
Dot D Prozent
E F G
Beispiel für Zeichen
Grad Celsius (°C)
14-Segment 1: 14-Segment 2:
227 57
(Register 4x003) (Register 4x004)
14-Segment 1
14-Segment 2
