Structure générale du bus
LA
Fin de ligne
Tronçon
(câble de
dérivation)

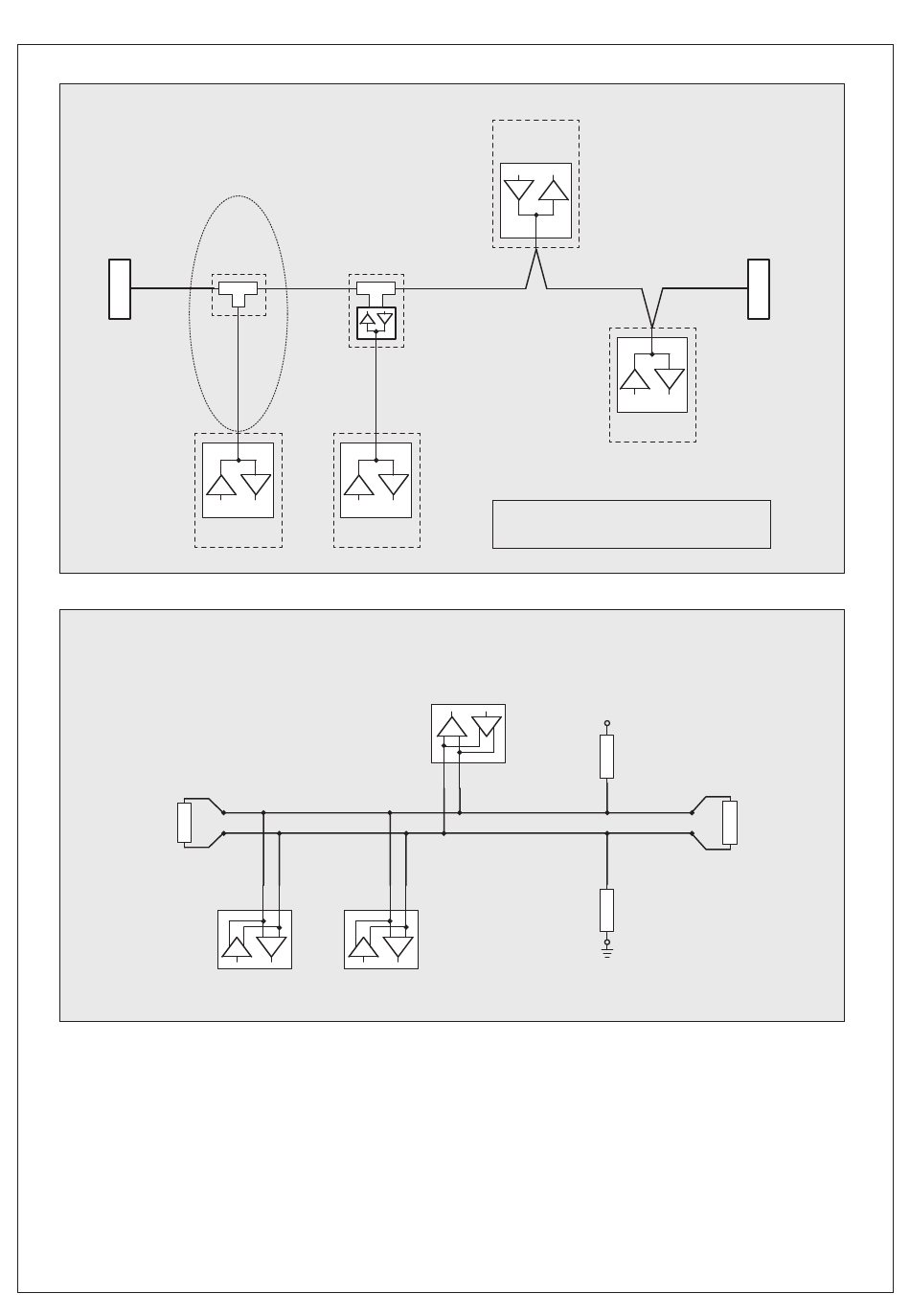

Topologie du bus avec résistances de charge et polarisation
Structure générale du bus
Fin
de ligne
R
AB
Les résistances de charges ne doivent être placées qu'aux extrémités de la ligne de bus.
Dans les réseaux sans repeater, un maximum de 2 terminaisons de ligne est autorisé.
Topologie du bus avec résistances de charge et polarisation
La terminaison de ligne peut être activée sur l'appareil via le DIP 6. Les résistances de polarisation
pour la définition du niveau du bus au repos sont généralement activées au maître Modbus / repeater.
Le nombre maximum de correspondants par segment Modbus est de 32 appareils.
Pour des grands nombres de correspondants, le bus doit être réparti en plusieurs segments par l'intermédiaire de repeaters.
L'adresse des correspondants peut être fixée de 1 à 247.
Pour la ligne de bus, on peut utiliser un câble avec ligne de données / alimentation tension câblées par paire et
treillis de blindage en cuivre. La capacité linéique de la ligne doit rester inférieure à 100 pF/m (p.ex. ligne Profibus).
RFTF - Modbus | Installation
Raccord Raccord actif
passif
Slave 1 Slave 2
Slave 1 Slave 2
MODBUS
RTU-Master
RS-485
Ligne principale
(câble principal)
Tronçon :
moins de 20 m
MODBUS
RTU-Master
5 V
A (D1) D+
B (D0) D–
Common
(GND)
34
LA
Fin de ligne
Slave n
Poly-raccord n :
moins de 40 m / n
Résistance de pull-up /
polarisation
R
BIAS
Fin
de ligne
R
AB
Résistance de pull-down /
polarisation
R
BIAS
