HYGRASGARD
Anzeige
alternative Ausgangsgrößen
Standardmäßig werden in der ersten Zeile folgende
Mess werte mit den entsprechenden Einheiten zyklisch
nacheinander angezeigt:
Temperatur in °C, relative Feuchte in % r.H.
Zur besseren Ablesbarkeit ist eine Hintergrund beleuchtung
vorhanden. Über die Modbusschnittstelle kann das Display
sowohl im 7- und 14-Segment-Bereich, als auch
im Dot-Matrix-Bereich individuell programmiert werden.
HYGRASGARD ® RFTF - Modbus
Typ ⁄ WG01
RFTF - Modbus
R F T F - M o d b u s
R F T F - M o d b u s LCD
ZUBEHÖR
KA2 -Modbus Kommunikationsadapter (mit USB- und RS485-Schnittstelle)
zur Systemanbindung (incl. Software zum Schnelleinstieg)
LA -Modbus Leitungsabschlussgerät (mit Abschlusswiderstand)
als aktiver Busabschluss von RS485-Netzwerken
®
HYGRASGARD RFTF - Modbus
Typ ⁄ WG01
RFTF - Modbus - xx
R F T F - M o d b u s P
R F T F - M o d b u s P LCD
R F T F - M o d b u s P 5L
R F T F - M o d b u s P 5L LCD
R F T F - M o d b u s P D5
R F T F - M o d b u s P D5 5L
R F T F - M o d b u s P T D5 5L
R F T F - M o d b u s P T
R F T F - M o d b u s P T LCD
R F T F - M o d b u s P T 5L
R F T F - M o d b u s P T 5L LCD
Ausstattung:
ZUBEHÖR
KA2 -Modbus Kommunikationsadapter (USB/RS485)
RFTF - Modbus
Raum-Feuchte und -Temperaturfühler
Messbereich ⁄ Anzeige
Feuchte (umschaltbar)
0...100 % r. H.
0...80 g ⁄ kg
0...80 g ⁄ m 3
0...85 kJ ⁄ kg
–20...+80 °C
(5 x wie oben)
Raumbedien-Feuchte und -Temperaturfühler
Messbereich ⁄ Anzeige
Feuchte (umschaltbar)
0...100 % r. H.
0...80 g ⁄ kg
0...80 g ⁄ m 3
0...85 kJ ⁄ kg
–20...+80 °C
(5 x wie oben)
(5 x wie oben)
(5 x wie oben)
(5 x wie oben)
(5 x wie oben)
(5 x wie oben)
(5 x wie oben)
(5 x wie oben)
(5 x wie oben)
(5 x wie oben)
P = Potentiometer (Sollwertsteller)
T = Präsenztaster
Über die Modbusschnittstelle kann anstelle
der Standard-Anzeige eine alternative
Ausgangs größe programmiert werden.
Hierbei wird in der ersten Zeile der Wert
mit Index und in der zweiten Zeile die
entsprechende Einheit statisch angezeigt.

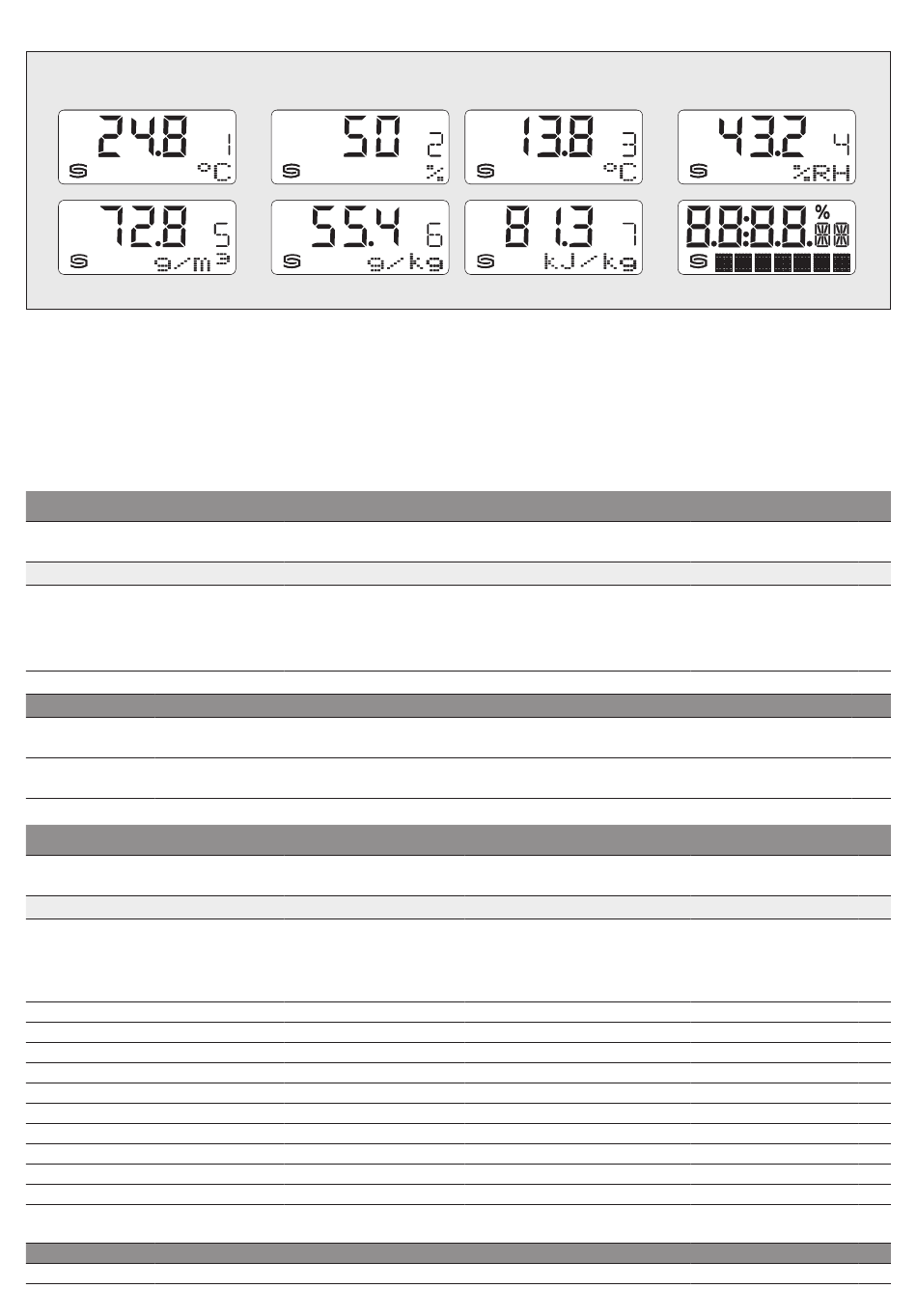

Der Index kennzeichnet den Anzeigetyp:
Temperatur
(default) 0...+50 °C
(MV)
(a.F.)
(ENT.)
(TP)
(1 x wie oben)
Temperatur
(default) 0...+50 °C
(MV)
(a.F.)
(ENT.)
(TP)
(1 x wie oben)
(1 x wie oben)
(1 x wie oben)
(1 x wie oben)
(1 x wie oben)
(1 x wie oben)
(1 x wie oben)
(1 x wie oben)
(1 x wie oben)
(1 x wie oben)
D5 = Drehschalter, 5-stufig
5L = LED-Anzeige, mehrfarbig (5x)
4
Index 1 = Temperatur in °C
Index 2 = Sollwert-Poteniometer in %
Index 3 = Taupunkt in °C
Index 4 = relative Feuchte in % r.H.
Index 5 = absolute Feuchte in g ⁄ m³
Index 6 = Mischungsverhältnis in g ⁄ kg
Index 7 = Enthalpie in kJ ⁄ kg
Ausgang Art.-Nr.
Display
Modbus 1201- 42B 6-6000- 000
Modbus ■ 1201- 42B 6-7000- 000
1906- 1200- 0000-100
1906- 1300- 0000-100
Ausgang Art.-Nr.
Display
Modbus 1201- 42B 6-6001- 005
Modbus ■ 1201- 42B 6-7001- 005
Modbus 1201- 42B 6- 6119-005
Modbus ■ 1201- 42B 6-7119- 005
Modbus 1201- 42B 6- 6012-841
Modbus 1201- 42B 6- 6120-841
Modbus 1201- 42B 6- 6121-841
Modbus 1201- 42B 6- 6047-005
Modbus ■ 1201- 42B 6-7047- 005
Modbus 1201- 42B 6- 6051-005
Modbus ■ 1201- 42B 6-7051- 005
1906- 1200- 0000-100
Rev. 2021 - V24
RFTF - Modbus
Display
