D G F r
6000-3950-0000-1XX 39500-2023 V122 07 ⁄ 2023
KLGF xx
RHEASGARD
®
KLSW xx
RHEASREG
®
D
Bedienungs- und Montageanleitung
Kanal-Luftstromfühler ⁄ Luftstromwächter,
inkl. Montageflansch, elektronisch,
mit aktivem ⁄ schaltendem Ausgang
G
Operating Instructions, Mounting & Installation
Duct air flow sensors ⁄ air flow monitors,
incl. mounting flange, electronic,
with active ⁄ switching output
F
Notice d'instruction
Capteur de débit d'air pour montage en gaine ⁄
contrôleur de débit d'air,
y compris bride de montage, électronique,
avec sortie active ⁄ tout ou rien
r
Руководство по монтажу и обслуживанию
Канальный датчик воздушного потока ⁄
реле контроля воздушного потока,
включ. присоединительный фланец, электронный,
с активным ⁄ релейным выходом
A O S - P A T E N T E D
AU T OM AT IC OU T P U T S W I T CHIN G
S+S REGELTECHNIK GMBH
THURN-UND-TAXIS - STR. 22
90411 NÜRNBERG ⁄ GERMANY
FON +49 ( 0 ) 911 ⁄ 5 19 47- 0
mail@SplusS.de
www.SplusS.de
KLSW / KLGF
KLGFVT
KLSW-W230
KLSW / KLGF
KLGFVT
CARTONS
ET EMBALLAGE
PAPIER À TRIER

Publicité

loading

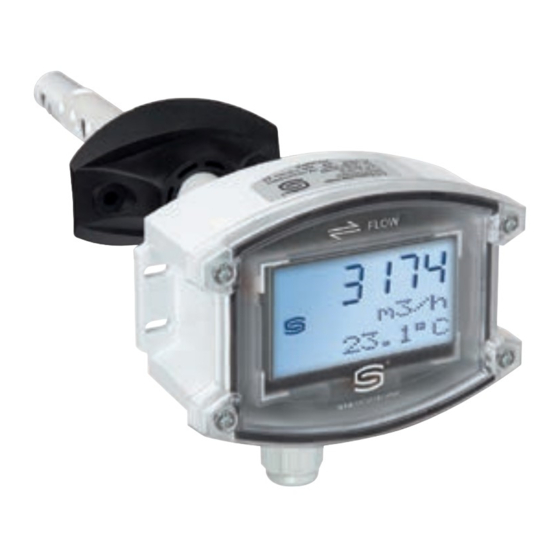

Sommaire des Matières pour S+S Regeltechnik RHEASGARD KLGF Serie
