D G F r

6000-2660-0000-1XXNT 26600-2022-n V109 03 ⁄ 2022

KLSW

RHEASREG

KLGF

RHEASGARD

Bedienungs- und Montageanleitung

Kanal-Luftstromwächter, incl. Montageflansch,

elektronisch, ein- und zweistufig,

mit aktivem ⁄ schaltendem Ausgang

Operating Instructions, Mounting & Installation

Duct airflow monitors, including mounting flange,

electronic, one-step and two-step,

with active ⁄ switching output

Notice d'instruction

Contrôleur de flux d'air de gaine, y compris bride de montage,

électronique, à un et deux étages,

avec sortie active ⁄ tout ou rien

Руководство по монтажу и обслуживанию

Реле контроля воздушного потока канальное,

вкл. присоединительный фланец,

электронное, одно - и двухступенчатое,

с активным ⁄ релейным выходом

MADE IN GERMANY

Sie haben ein deutsches Qualitätsprodukt erworben.

You have bought a German quality product.

Vous avez fait l'acquisition d'un produit allemand de qualité.

Вы приобрели качественный продукт, изготовленный в Германии.

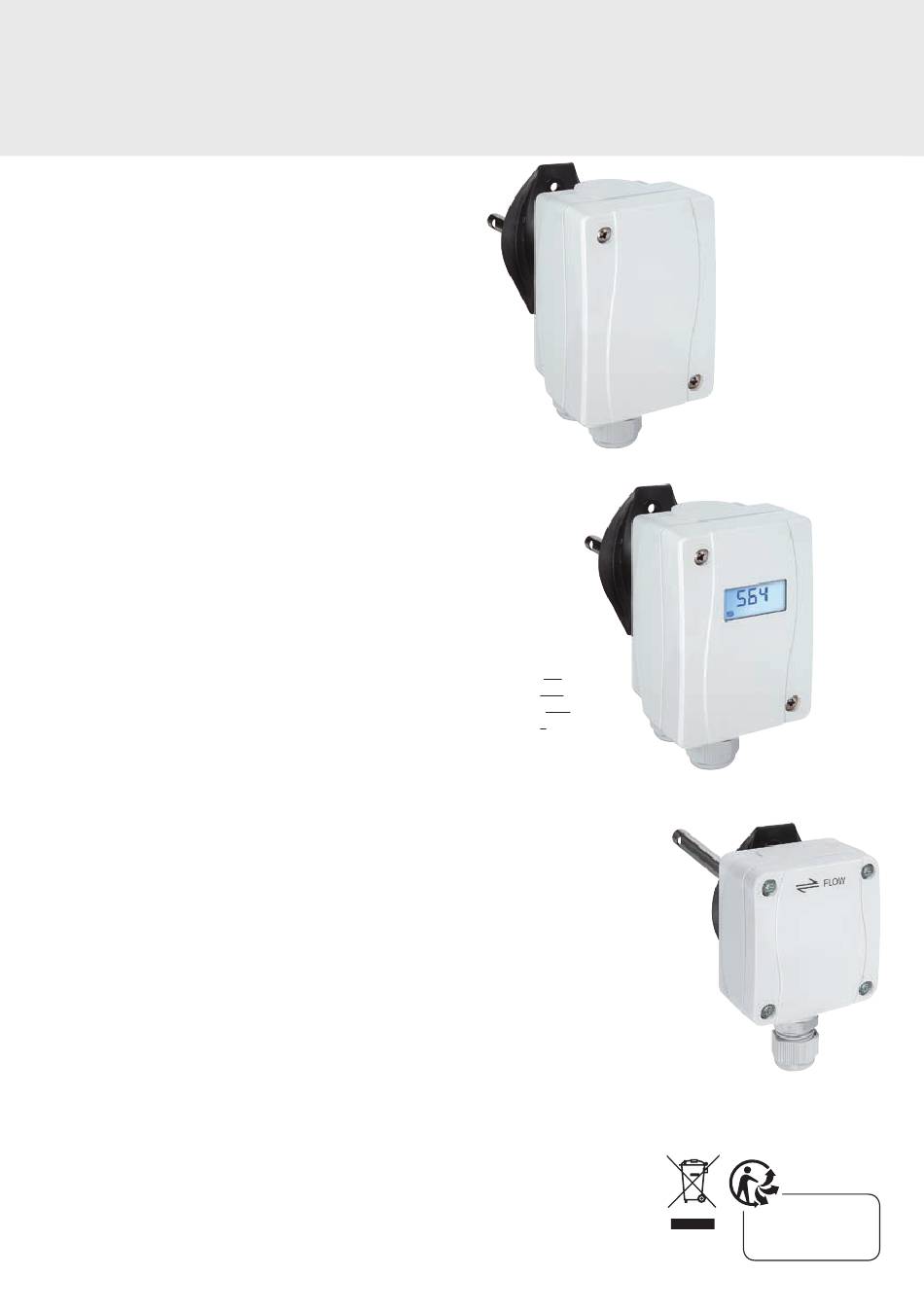

KLGF - 1

mit Display

with display

avec écran

с дисплеем

KLGF - 1

KLSW - xx

CARTONS

ET EMBALLAGE

PAPIER À TRIER

Sommaire des Matières pour S+S Regeltechnik RHEASREG KLSW

Page 1 D G F r 6000-2660-0000-1XXNT 26600-2022-n V109 03 ⁄ 2022 KLSW RHEASREG ® KLGF RHEASGARD ® KLSW - xx Bedienungs- und Montageanleitung Kanal-Luftstromwächter, incl. Montageflansch, elektronisch, ein- und zweistufig, mit aktivem ⁄ schaltendem Ausgang Operating Instructions, Mounting & Installation Duct airflow monitors, including mounting flange, electronic, one-step and two-step, with active ⁄...
Page 2 D G F r KLSW RHEASREG ® KLGF RHEASGARD ® Maßzeichnung KLSW - xx Dimensional drawing KLGF - 1 - Display Plan coté Габаритный чертеж M16x1.5 M16x1.5 ø10 Maßzeichnung KLGF - 1 Dimensional drawing ohne Display (kompakt) Plan coté without display (compact) Габаритный...
Page 3 ® ® RHEASREG KLSW ⁄ RHEASGARD KLGF Rev. 2022 - V20 Elektronischer Kanal-Luftstromfühler RHEASGARD ® KLGF mit aktivem Ausgang, im schlagfesten Kunststoffgehäuse, wahlweise mit ⁄ ohne Display, zur Ermittlung der Strömungs geschwindigkeit in m/s. Der Messumformer wandelt das Messsignal in ein Normsignal von 0 - 10 V. ®...
Page 4 ® ® RHEASREG KLSW ⁄ RHEASGARD KLGF Rev. 2022 - V20 Schaltbild KLSW - 6 Schaltbild KLGF -1 Schaltbild KLSW - 3 KLSW - 4 KLSW 6 (L+) Einschalt- LED (grün) (N-) verzögerung Signalanzeige Spannung 120s (on = Netz vorhanden) LED (grün) Ausschalt- LED (grün)
Page 5 ® RHEASGARD KLGF 1 TECHNISCHE DATEN KLGF 1 Artikel-Nr. Betriebsspannung 24 V AC ⁄ DC Spannungstoleranz + 10% Überspannungskategorie Signalanzeige, Spannung Netz vorhanden Leistungsaufnahme max. 2 VA Umgebungstemperatur Gerät –20..+60 °C Signalausgang Strömung in V 0..10 V (Ra =10 kOhm) Relativ Genauigkeit des Ausgangssignals + ⁄...
Page 6 ® RHEASGARD KLGF 1 ACHTUNG! Der Anschluss und die Inbetriebnahme muss vom geschulten Fachpersonal vorgenommen werden! Der Netzanschluss (L, N) ist über einen abgesicherten Trennschalter mit den üblichen Sicherungen herzustellen. Bei der elektrischen Installation sind grundsätzlich die allgemeinen VDE-Bestimmungen einzuhalten (VDE0100, VDE0113, VDE0160). Inbetriebnahme KLGF 1 Der Anschluss und die Inbetriebnahme muss vom Fachpersonal vorgenommen werden! Bei der Inbetriebnahme und Einstellung der Geräte ist folgende Vorgehensweise zweckmäßig:...
Page 7 ® RHEASREG KLSW 3 ⁄ KLSW 4 Die elektronischen Luftstromwächter der Typenreihe KLSW werden zur Überwachung von Ventilatoren oder Stellklappen, zum strömungsabhängigen Überwachen von Befeuchtern und elektrischen Heizregistern gemäß DIN 57100 Teil 420 oder zum Einsatz in Verbindung mit DDC-Anlagen verwendet. Funktion: Nach Anlegen der Betriebsspannung (grüne LED leuchtet) und Aufbau der gewünschten Strömungs geschwindigkeit (gelbe LED leuchtet) innerhalb der Anlaufverzögerung, zieht das Relais »Alarm«...
Page 8 ® RHEASREG KLSW 6 Fühlermontage (F9) Montieren Sie die Fühler derart, dass das Querloch im Fühlerschaft vom Luftstrom durchströmt wird. Die Leitungslänge zwischen Fühler und Überwachungsgerät sollte nicht mehr als 100 m betragen. Wird die Fühlerleitung gemeinsam mit anderen Ström führenden Leitungen (z.
Page 9 ® ® RHEASREG KLSW ⁄ RHEASGARD KLGF Einbaubedingungen Um Fehlfunktionen zu vermeiden, müssen folgende Punkte beachtet werden. • Die Fühlerspitze sollte möglichst in der Rohrmitte sitzen. • Das Querloch im Fühlerschaft muss vom gasförmigen Medium voll durchströmt werden. • Die Markierung dient dabei als Montagehilfe. •...
Page 10 ® ® RHEASREG KLSW ⁄ RHEASGARD KLGF Rev. 2022 - V20 Electronic duct air flow sensor RHEASGARD ® KLGF with active output, in an impact-resistant plastic housing, optionally with ⁄ without display, for determining the flow velocity in m/s. The measuring transducer converts the measurement signal into a standard signal of 0 - 10 V. ®...
Page 11 ® ® RHEASREG KLSW ⁄ RHEASGARD KLGF Rev. 2022 - V20 Schematic diagram KLSW - 6 Schematic diagram KLGF -1 Schematic diagram KLSW - 3 KLSW - 4 KLSW 6 (L+) Switch-on (N-) delay 120s LED (green) Switch-off LED (green) Power delay Power...
Page 12 ® RHEASGARD KLGF 1 TECHNICAL DATA Type KLGF 1 Item No. Operating voltage 24 V AC ⁄ DC Voltage tolerance + 10% Overvoltage category Signal indication, voltage mains voltage existing Power consumption max. max. 2 VA Device ambient temperature –20..+60 °C Signal output flow in V 0..10 V (Ra =10 kOhm) relative Accuracy of output signal...
Page 13 ® RHEASGARD KLGF 1 ATTENTION! Trained specialist personnel must execute connection and putting in operation! Mains connection (L, N) is to be made via fused breaker switch with the usual cutout elements. Electric installation must on principle follow the general VDE directives (VDE 0100, VDE 0113, VDE 0160).
Page 14 ® RHEASREG KLSW 3 ⁄ KLSW 4 Series KLSW electronic airflow monitors are used for monitoring ventilators and dampers, for flow-dependent monitoring of humidifiers and electric heating registers according to DIN 57100, part 420, or for applications in connection with DDC systems. Function: After applying operating voltage (green LED lighting) and building up the desired flow velocity (yellow LED lighting) within the starting delay, the »Alarm«...
Page 15 ® RHEASREG KLSW 6 Mounting of sensor (F9) Mount sensor so that airflow is passing through the cross-hole in the sensor shaft. The wire length between sensor and monitoring device should not exceed 100 m. If sensor cable is laid in one duct together with current-carrying lines (e.g. supplying motors or solenoid valves), we recommend shielding sensor wires.
Page 16 ® ® RHEASREG KLSW ⁄ RHEASGARD KLGF Mounting conditions To avoid malfunctions, the following points must be observed: • The sensor tip should be placed in the centre of the duct or pipe if possible. • The gaseous medium must fully pass through the cross-hole in the sensor shaft. •...
Page 17 ® ® RHEASREG KLSW ⁄ RHEASGARD KLGF Rev. 2022 - V20 Capteur de débit d’air électronique pour montage en gaine RHEASGARD ® KLGF avec sortie active, dans un boîtier plastique résistant aux chocs, auchoix avec ⁄sans écran, pour mesurer la vitesse d’écoulement en m/s. Le convertisseur de mesure convertit le signal de mesure en un signal normalisé de 0-10 V. ®...
Page 18 ® ® RHEASREG KLSW ⁄ RHEASGARD KLGF Rev. 2022 - V20 Schéma de raccordement KLSW - 6 Schéma de KLGF -1 Schéma de KLSW - 3 KLSW - 4 raccordement raccordement KLSW 6 (L+) Switch-on (N-) delay 120s LED (green) Switch-off LED (green) Power...
Page 19 ® RHEASGARD KLGF 1 CARACTÉRISTIQUES TECHNIQUES Modèle KLGF 1 Référence Tension de fonctionnement 24 V ca ⁄ cc Tolérance de tension + 10 % Catégorie de surtension Affichage de signal, tension présence de tension Consommation électrique 2 VA maxi Température ambiante de l’appareil –20..+60 °C Sortie de signal débit d’air en V 0..10 V (Ra =10 kohm) relative...
Page 20 ® RHEASGARD KLGF 1 ATTENTION ! Le raccordement et la mise en service doivent être effectués par un technicien qualifié ! La connexion au réseau (L, N) doit être établie par un disjoncteur à fusible avec les fusibles traditionnels. Lors du raccordement électrique, respecter impérativement les dispositions générales de la VDE (VDE0100, VDE0113, VDE0160).
Page 21 ® RHEASREG KLSW 3 ⁄ KLSW 4 Les contrôleurs de flux d’air électroniques de la série KLSW sont conçus pour la surveillance des ventilateurs et des trappes de réglage, pour le contrôle des humidificateurs et des batteries de chauffage en fonction du débit selon DIN 57100 partie 420 ou pour l’utilisation en combinaison avec des installations commandées par une DDC.
Page 22 ® RHEASREG KLSW 6 Montage des sondes (F9) Monter les sondes de telle façon que l’ouverture transversale du tube de sonde soit traversée par le flux d’air. La longueur du câble entre la sonde et l’appareil de surveillance ne devrait pas dépasser 100 m. Si le câble de sonde est posé en parallèle avec des câbles de puissance (par ex.
Page 23 ® ® RHEASREG KLSW ⁄ RHEASGARD KLGF Conditions de montage Pour éviter des erreurs de fonctionnement, veuillez respecter les points suivants : • Veillez à ce que la pointe de la sonde soit si possible positionnée au milieu du tube. •...
Page 24 ® ® RHEASREG KLSW ⁄ RHEASGARD KLGF Rev. 2022 - V20 Электронный канальный датчик воздушного потока RHEASGARD ® KLGF с активным выходом, в ударопрочном пластиковом корпусе, на выбор с дисплеем или без дисплея, для измерения скорости потока в м/с. Измерительный преобразователь преобразует сигнал измерения в нормиро- ванный...
Page 25 ® ® RHEASREG KLSW ⁄ RHEASGARD KLGF Rev. 2022 - V20 Схема подключения KLSW - 6 Схема подключения KLGF -1 Схема подключения KLSW - 3 KLSW - 4 KLSW 6 (L+) Switch-on (N-) delay 120s LED (green) Switch-off LED (green) Power delay Power...
Page 26 ® RHEASGARD KLGF 1 ТЕХНИЧЕСКИЕ ДАННЫЕ Тип KLGF 1 Арт. № Рабочее напряжение 24 В пост. ⁄ перем. тока Допускаемое отклонение напряжения ± 10% Категория перенапряжения Индикация наличия напряжения сеть в наличии Потребляемая мощность, макс. макс. 2 ВА Окружающая температура –20..+ 60°C Сигнальный...
Page 27 ® RHEASGARD KLGF 1 ВНИМАНИЕ! Подк лючение и запуск должны осуществляться обученным квалифицированным персоналом! Подк лючение к сети (L, N) следует производить через защищенный выключатель с обычными предохранителями. При электрическом подключении следует придерживаться предписаний VDE (VDE0100, VDE0113, VDE0160). Запуск в эксплуатацию KLGF 1 Подключение...
Page 28 ® RHEASREG KLSW 3 ⁄ KLSW 4 Электронные реле контроля воздушного потока типоразмера KLSW, применяются для контроля вентиляторов или исполнительных клапанов, для контроля увлажнителей и электрических радиаторов отопления в зависимости от потока согласно DIN 57100, часть 420, а также для использования совместно с DDC-устройствами. Принцип работы: после приложения рабочего напряжения (зеленый светодиод...
Page 29 ® RHEASREG KLSW 6 Монтаж датчика (F9) Датчик следует монтировать таким образом, чтобы поперечное отверстие в его штоке обтекалось воздушным потоком. Длина кабеля, соединяющего датчик с прибором контроля, не должна превышать 100 м. Если кабель датчика прокладывается в канале совместно с...
Page 30 ® ® RHEASREG KLSW ⁄ RHEASGARD KLGF Условия монтажа Во избежание неисправностей следует учитывать следующие замечания. • Наконечник датчика должен по возможности располагаться в центре трубопровода. • Поперечное отверстие в штоке датчика должно полностью пронизываться потоком газообразной среды. • Маркировка при этом служит как вспомогательная для удобства монтажа. •...
Page 31 D G F r Zubehör Accessories Accessoires Принадлежности MF - 14 - K Maßzeichnung Dimensional drawing Plan coté Габаритный чертеж MFT - 14 - K Montageflansch aus Kunststoff Mounting flange, plastic Bride de montage en matière plastique Присоединительный фланец из пластика...
Page 32 D G F r KLSW RHEASREG ® KLGF RHEASGARD ® Irrtümer und technische Änderungen vorbehalten. Alle Angaben entsprechen unserem Kenntnisstand bei Veröffentlichung. Sie dienen nur zur Information über unsere Produkte und deren Anwendungsmöglichkeiten, bieten jedoch keine Gewähr für bestimmte Produkteigenschaften. Da die Geräte unter verschiedensten Bedingungen und Belastungen eingesetzt werden, die sich unserer Kontrolle entziehen, muss ihre spezifische Eignung vom jeweiligen Käufer bzw.
