HYGRASGARD
Affichage
dimensions de sortie alternatives
Par défaut, les valeurs de mesure suivantes sont affichées
les unes après les autres de manière cyclique avec les
unités correspondantes dans la première ligne :
Température en °C, humidité relative en % h.r.
Un écran rétro-éclairé est disponible pour une meilleure
lisibilité. Via l'interface Modbus, l'écran peut aussi bien être
programmé de manière individuelle dans la zone à 7 et 14
segments que dans la zone de matrice de point .
®
HYGRASGARD
RFTF - Modbus
Type ⁄ WG01
RFTF - Modbus
R F T F - M o d b u s
R F T F - M o d b u s LCD
ACCESSOIRES
KA2 -Modbus
Adaptateur de communication (avec interface USB et RS485)
pour la connexion au système (avec logiciel de démarrage rapide)
LA -Modbus
Appareil de terminaison de ligne (avec résistance de terminaison)
en tant que terminaison de bus active de réseaux RS485
HYGRASGARD
®
RFTF - Modbus
Type ⁄ WG01
RFTF - Modbus - xx
R F T F - M o d b u s P
R F T F - M o d b u s P LCD
R F T F - M o d b u s P 5L
R F T F - M o d b u s P 5L LCD
R F T F - M o d b u s P D5
R F T F - M o d b u s P D5 5L
R F T F - M o d b u s P T D5 5L
R F T F - M o d b u s P T
R F T F - M o d b u s P T LCD
R F T F - M o d b u s P T 5L
R F T F - M o d b u s P T 5L LCD
Équipement :
ACCESSOIRES
KA2 -Modbus
Adaptateur de communication (USB/RS485)
RFTF - Modbus
Sonde d'humidité et de température ambiante
plage de mesure ⁄ affichage
humidité (commutable)
0...100 % h.r. (default)
0...80 g ⁄ kg
(MV)
3
0...80 g ⁄ m
(a.F.)
0...85 kJ ⁄ kg
(ENT.)
–20...+80 °C
(TP)
(5 x comme plus haut)
Sonde d'humidité et de température ambiante (avec éléments de commande)
plage de mesure ⁄ affichage
humidité (commutable)
0...100 % h.r.
(default)
0...80 g ⁄ kg
(MV)
0...80 g ⁄ m
3
(a.F.)
0...85 kJ ⁄ kg
(ENT.)
–20...+80 °C
(TP)
(5 x comme plus haut)
(5 x comme plus haut)
(5 x comme plus haut)
(5 x comme plus haut)
(5 x comme plus haut)
(5 x comme plus haut)
(5 x comme plus haut)
(5 x comme plus haut)
(5 x comme plus haut)
(5 x comme plus haut)
P = potentiomètre (régleur de consigne)
T = poussoir de présence

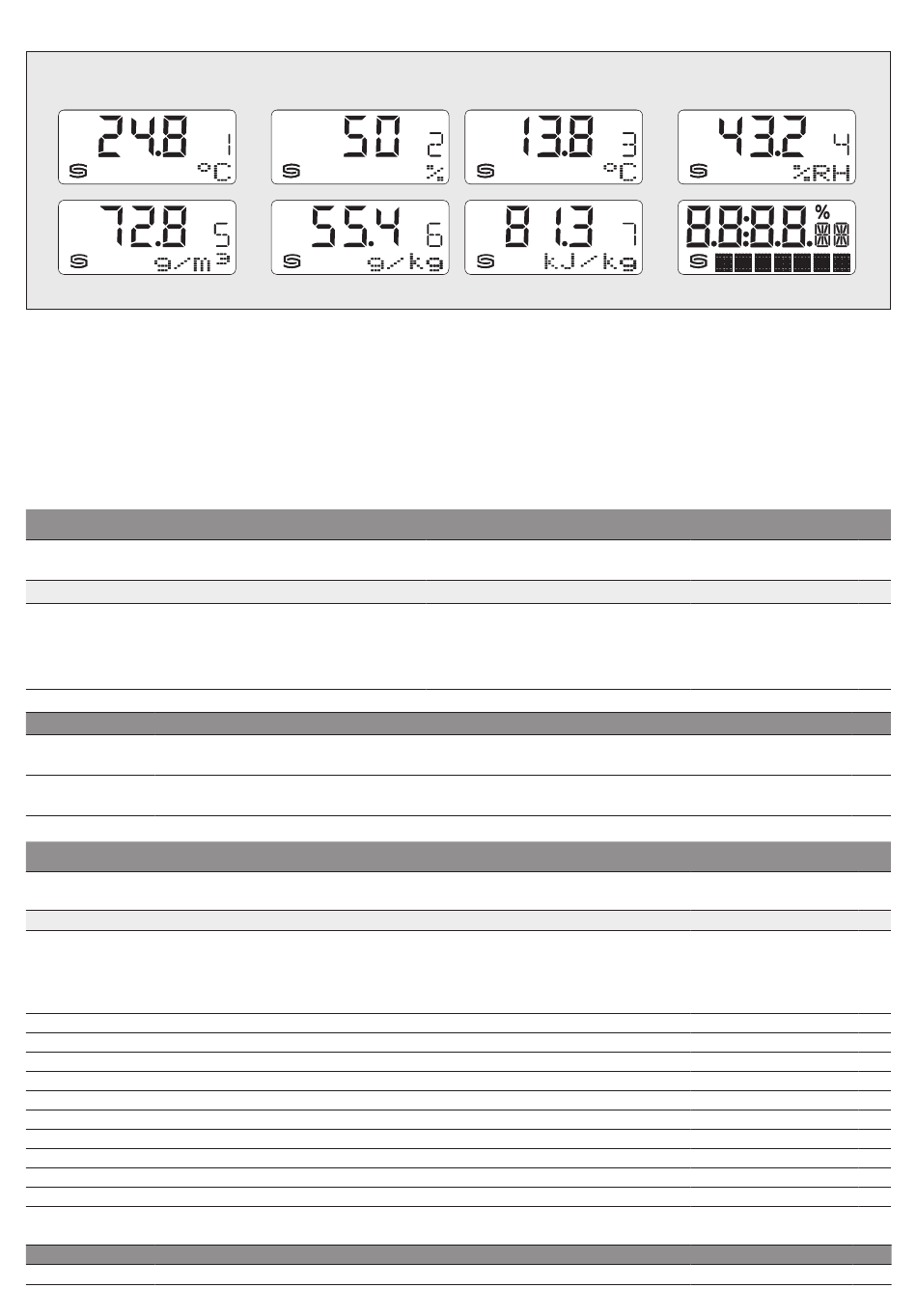

Via l'interface Modbus, l'affichage d'une
dimension de sortie alternative peut être
programmée au lieu de l'affichage standard.
La valeur indice s'affiche dans la première
ligne et l'unité correspondante est affichée
de manière statique dans la seconde ligne.
L'indice caractérise le type d'affichage :
température
0...+50 °C
(1x comme plus haut)
température
0...+50 °C
(1x comme plus haut)
(1x comme plus haut)
(1x comme plus haut)
(1x comme plus haut)
(1x comme plus haut)
(1x comme plus haut)
(1x comme plus haut)
(1x comme plus haut)
(1x comme plus haut)
(1x comme plus haut)
D5 = commutateur rotatif à 5 positions
5L = affichage LED multicolore (5x)
26
Indice 1 = température en °C
Indice 2 = valeur de consigne du
potentiomètre en %
Indice 3 = point de rosée en °C
Indice 4 = humidité relative enn % h.r.
Indice 5 = humidité absolue en g ⁄ m³
Indice 6 = rapport de mélange en g ⁄ kg
Indice 7 = enthalpie en kJ ⁄ kg
sortie
référence
écran
Modbus
1201- 42B 6-6000 -000
Modbus
1201-42B 6- 7000- 000
1906- 1200- 0000-100
1906- 1300- 0000-100
sortie
référence
écran
Modbus
1201- 42B 6-6001 -005
Modbus
1201-42B 6- 7001- 005
Modbus
1201- 42B6- 6119- 005
Modbus
1201-42B 6- 7119- 005
Modbus
1201- 42B6- 6012- 841
Modbus
1201- 42B6- 6120- 841
Modbus
1201- 42B6- 6121- 841
Modbus
1201- 42B6- 6047- 005
Modbus
1201-42B 6- 7047- 005
Modbus
1201- 42B6- 6051- 005
Modbus
1201-42B 6- 7051- 005
1906- 1200- 0000- 100
Rev. 2021 - V24
RFTF - Modbus
écran
