HYGRASGARD
Индикация на дисплее
альтернативные выходные величины
В стандартном исполнении в первой строке поочередно и
циклично отображаются следующие измеренные значения
с соответствующими единицами измерения:
температура (°C), относительная влажность (%)
Улучшенная считываемость благодаря фоновой подсветке.
Посредством шинного интерфейса дисплей можно
индивидуально программировать как в 7- и 14-сегментном
поле, так и в поле с точечной матрицей.
®
HYGRASGARD RFTF - Modbus
Тип ⁄ WG01
RFTF - Modbus
R F T F - M o d b u s
R F T F - M o d b u s LCD
ПРИНА Д ЛЕЖНОСТИ
KA2 -Modbus Коммуникационный адаптер (с интерфейсом USB и RS485)
для подключения к системе (вкл. программное обеспечение для быстрого пуска)
LA -Modbus Оконечное устройство (с согласующим резистором)
в качестве активной оконечной нагрузки шины в сетях RS485
®
HYGRASGARD RFTF - Modbus
Тип ⁄ WG01
RFTF - Modbus - xx
R F T F - M o d b u s P
R F T F - M o d b u s P LCD
R F T F - M o d b u s P 5L
R F T F - M o d b u s P 5L LCD
R F T F - M o d b u s P D5
R F T F - M o d b u s P D5 5L
R F T F - M o d b u s P T D5 5L
R F T F - M o d b u s P T
R F T F - M o d b u s P T LCD
R F T F - M o d b u s P T 5L
R F T F - M o d b u s P T 5L LCD
Комплектация:
ПРИНА Д ЛЕЖНОСТИ
KA2 -Modbus Коммуникационный адаптер (USB/RS485)
RFTF - Modbus
Датчик влажности и температуры комнатный
Диапазон измерений ⁄ индикация
влажность (переключаемая)
0 ...100 % отн. вл. (default)
0...80 г⁄кг (MV)
0...80 г⁄м 3 (a.F.)
0...85 кДж ⁄кг (ENT.)
−20...+80 °C (TP)
(5 x см. выше)
Комнатный контроллеры влажности и температуры
Диапазон измерений ⁄ индикация
влажность (переключаемая)
0 ...100 % отн. вл. (default)
0...80 г⁄кг (MV)
0...80 г⁄м 3 (a.F.)
0...85 кДж ⁄кг (ENT.)
−20...+80 °C (TP)
(5 x см. выше)
(5 x см. выше)
(5 x см. выше)
(5 x см. выше)
(5 x см. выше)
(5 x см. выше)
(5 x см. выше)
(5 x см. выше)
(5 x см. выше)
(5 x см. выше)
P = потенциометр (задатчик)
T = кнопка присутствия

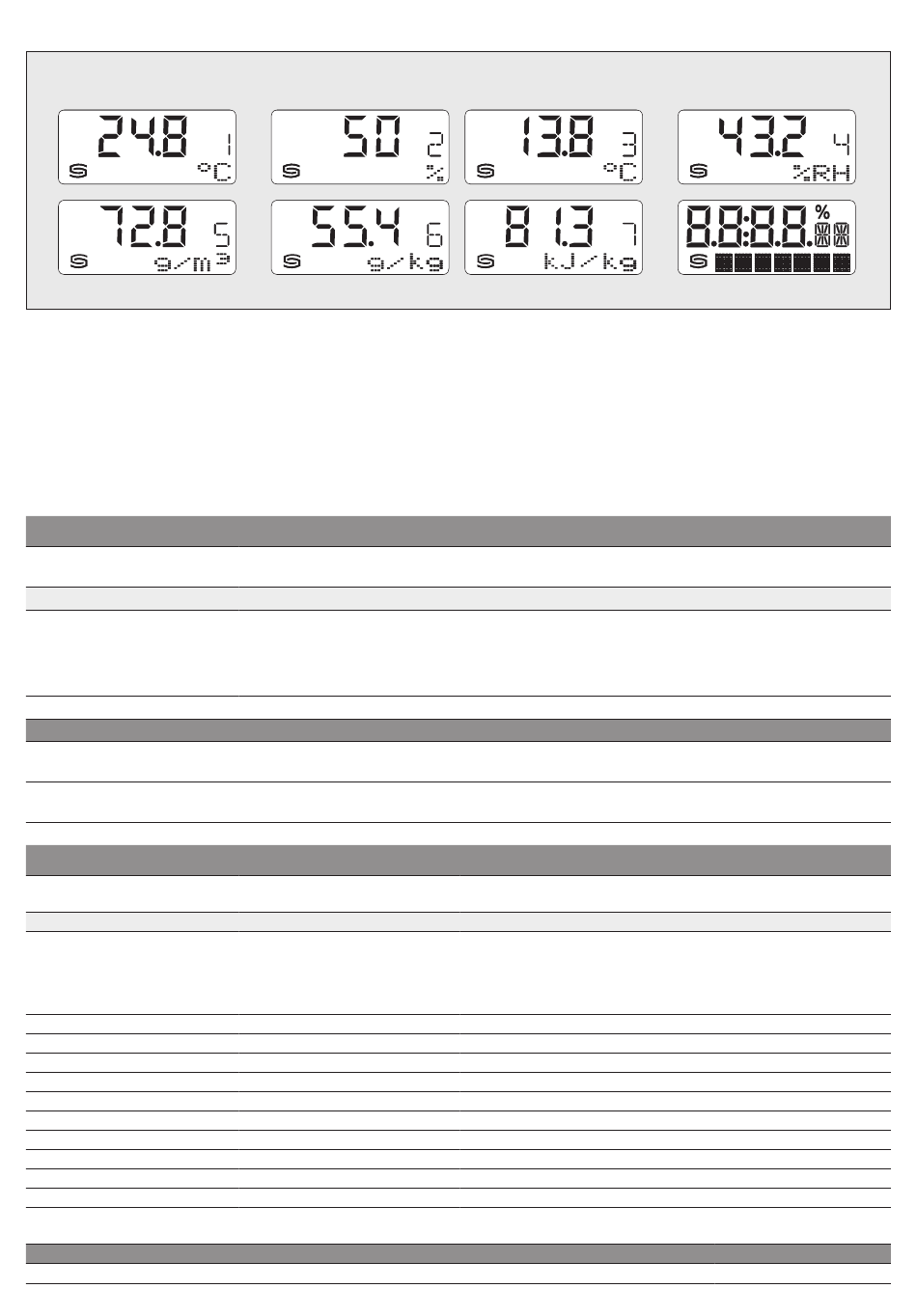

Используя шинный интерфейс, вместо
стандартной индикации можно
запрограммировать отображение
альтернативной выходной величины.
При этом в первой строке статично отобра-
жается значение с индексом, а во второй —
соответствующая единица измерения.
Индекс обозначает тип индикации:
температура
0...+50 °C
(1 x см. выше)
температура
0...+50 °C
(1 x см. выше)
(1 x см. выше)
(1 x см. выше)
(1 x см. выше)
(1 x см. выше)
(1 x см. выше)
(1 x см. выше)
(1 x см. выше)
(1 x см. выше)
(1 x см. выше)
D5 = поворотный выключатель, 5-ступенчатый
5L = светодиодные индикаторы, многоцветные (5 шт.)
37
Индекс 1 = температура в °C
Индекс 2 = заданное значение
потенциометра в %
Индекс 3 = точка росы в °C
Индекс 4 = относительная влажность в %
Индекс 5 = абсолютная влажность в г ⁄ м³
Индекс 6 = оотношение компонентов
смеси в г ⁄ кг
Индекс 7 = энтальпия в кДж ⁄ кг
Выход Арт. №
Дисплей
Modbus 1201-4 2B6- 6000- 000
Modbus ■ 1201- 42B 6- 7000-000
1 906-1200- 0000- 100
1 906-1300- 0000- 100
Выход Арт. №
Дисплей
Modbus 1201- 42B 6- 6001-005
Modbus ■ 1201- 42B 6-7001 -005
Modbus 1201- 42B 6-6119 -005
Modbus ■ 1201- 42B 6-7119 -005
Modbus 1201- 42B 6-6012 -841
Modbus 1201- 42B 6-6120 -841
Modbus 1201- 42B 6-6121 -841
Modbus 1201- 42B 6-6047 -005
Modbus ■ 1201- 42B 6-7047 -005
Modbus 1201- 42B 6-6051 -005
Modbus ■ 1201- 42B 6-7051 -005
190 6-1200- 0000- 100
Rev. 2021 - V24
RFTF - Modbus
Дисплей
