HYGRASGARD
Калибруемый комнатный датчик HYGRASGARD
корпусе (Baldur 2) измеряет относительную влажность и температуру воздуха в помещении. На основе измеренных значений далее вычисляются
различные параметры. Через шину Modbus можно считывать следующие параметры: относительную влажность [%], абсолютную влажность [г ⁄ м³],
соотношение компонентов смеси [г ⁄ кг], точку росы [°C], энтальпию [кДж ⁄ кг] (без учёта атмосферного давления) и температуру в помещении [°C].
При этом имеются на выбор элементы управления: задающий потенциометр, 5-полюсный поворотный выключатель и кнопка присутствия. Для вывода
температуры / относительной влажности / абсолютной влажности / точки росы / соотношения компонентов смеси / энтальпии и заданного значения имеются
опциональные приборы с жидкокристаллическим дисплеем для отображения измеренных значений. Рабочие состояния показаны максимум 5 многоцветными
светодиодными индикаторами. Управление индикацией (ЖК-дисплеем), а так же считывание измеренных и рабочих значений осуществляется через
интерфейс шины Modbus.
ТЕ ХНИЧЕСКИЕ Д АННЫЕ
Электропитание: 24 В перем. тока (±20 %) и
15...36 В пост. тока
Потребляемая мощность: < 1,0 ВА ⁄ 24 В пост. тока
< 2,2 ВА ⁄ 24 В перем. тока
Чувствительный элемент: цифровой датчик влажности со встроенным датчиком
температуры, с малым гистерезисом и
высокой долговременной стабильностью
Отличительные особенности: определение температуры, относительной влажности,
абсолютной влажности, точки росы, соотношения компонентов
смеси, энтальпии, а также задающий потенциометр,
поворотный выключатель и кнопка присутствия
Диапазон измерения: 0...100 % отн. вл. (влажность)
0...+ 50 °C (температура)
обычно ± 2,0 % (20...80 % отн. влажности) при +25 °C,
Погрешность
измерения влажности: иначе ± 3,0 %
Погрешность
измерения температуры: обычно ± 0,2 K при +25 °C
Смещение нулевой точки: ±10 % отн. вл. (влажность)
± 10 °C (температура)
настраивается через потенциометр
Температура хранение: −35...+85 °C;
окружающей среды: эксплуатация: 0...+50 °C
Среда: чистый воздух и
неагрессивные, негорючие газы
Протокол шины: Modbus (RTU),
диапазон адресов 0...247 с возможностью настройки
цветные светодиоды, программируемый
Фильтрация сигналов: 4 c / 32 c
Корпус: пластик, акрилонитрил-бутадиенстирол (ABS),
цвет – чистый белый (аналогичный RAL 9010)
Размеры: 98 x 98 x 32 мм (Baldur 2)
Монтаж: монтаж на стену или в монтажную коробку для скрытого
монтажа, Ø 55 мм, нижняя часть с четырьмя отверстиями,
для крепления в вертикально или горизонтально
установленных коробках скрытого монтажа с вводом провода
сзади, с выламываемой заглушкой для ввода провода сверху
или снизу при открытом монтаже.
Долговременная
стабильность: ±1 % в год
Относительная
влажность воздуха: < 95 % без конденсации
Класс защиты: III (согласно EN 60 730)
IP 30 (согласно EN 60 529)
Степень защиты:
Нормы: соответствие CE согласно директиве по электромагнитной
совместимости 2014 ⁄ 30 ⁄ EU, согласно EN 61326
Опции: дисплей с подсветкой, двухстрочный, программируемый,
вырез ок. 36 x 15 мм (Ш x В),
для индикации измеренной влажности и температуры
или выбираемого параметра
или индивидуально программируемого значения
ПРИНА Д ЛЕЖНОСТИ см. таблицу
RFTF - Modbus
® RFTF - Modbus с подключением к шине Modbus, на выбор с дисплеем или без него, в элегантном
1 2
RS485 Modbus A
RS485 Modbus B
Shielding
Presence
button
Plug for
display Turn switch
3 ON DIP A
4
1 2 3 4 5 6 7 8
5
r.H.
ON DIP B
1 2 3 4 5 6
Potentio-
Калибровка нулевой точки
meter
Датчики настроены и согласованы на заводе.
Возможна корректировка обоими потенциометрами
смещения. Диапазон настройки составляет ± 10 °C и
± 10 % относительной влажности.
36

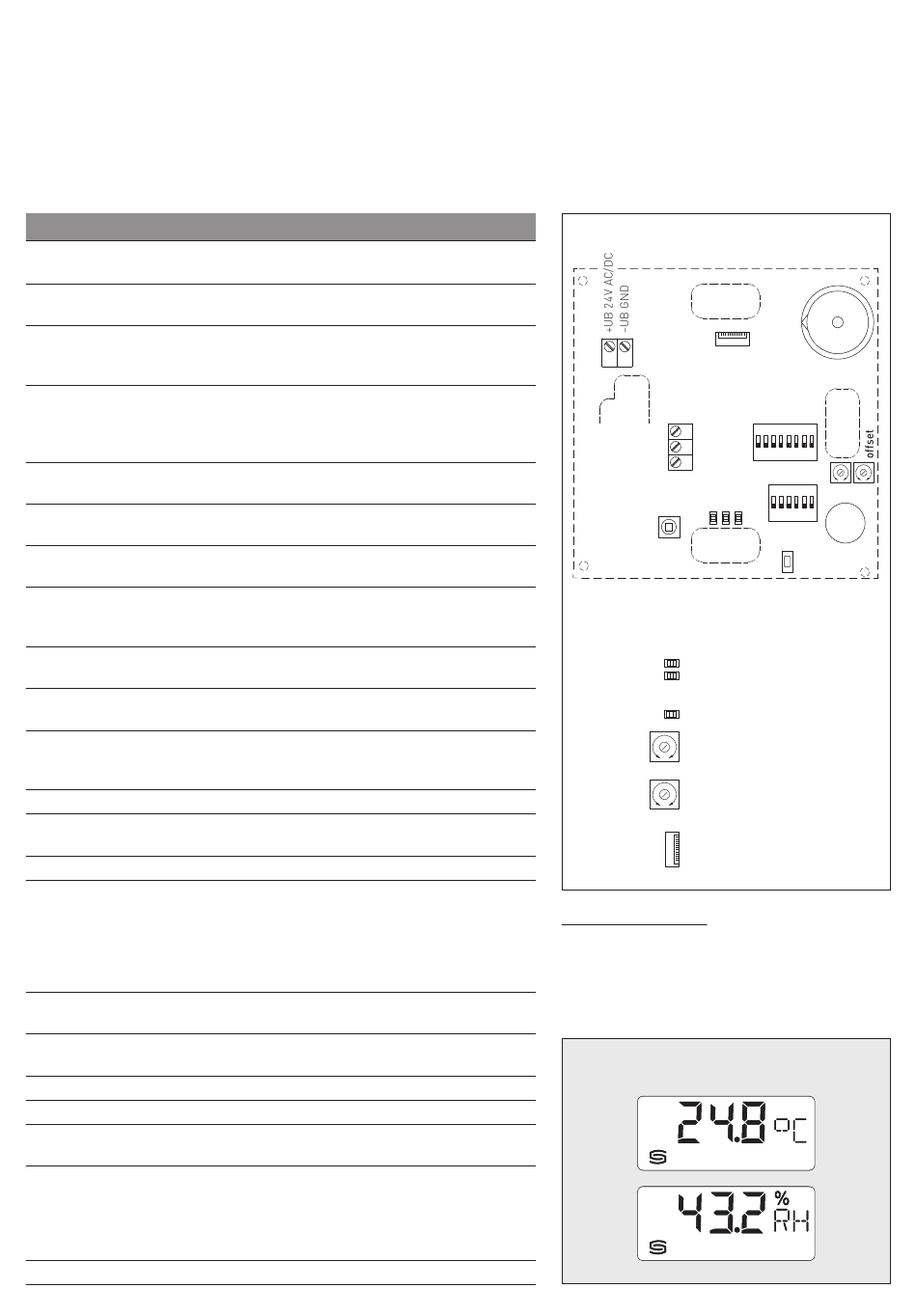

Схема подключения
Plug for
1 2
display
RS485 Modbus A 3
RS485 Modbus B 4
Shielding 5
Presence
button
DIP A: Bus address
DIP B: Bus parameters
(Baud rate, parity ...)
Telegram indicator
Reception (LED green)
Error (LED red)
LED (internal status)
Offset correction
temperature: ± 10°C
°C
Offset correction
humidity: ± 10% r.H.
r.H.
Plug for display
°C
contact is
on the right side
Индикация на дисплее
стандартная
Rev. 2021 - V24
RFTF- Modbus
Turn switch
°C
ON DIP A
1 2 3 4 5 6 7 8
r.H.
r.H. °C
ON DIP B
1 2 3 4 5 6
Potentio-
meter
RFTF - Modbus
Дисплей
