Installation mécanique
4.6 Levage de l'unité
Lever toujours le variateur par les anneaux de levage
prévus à cet effet. Utiliser une barre pour éviter une
déformation des anneaux de levage.
AVERTISSEMENT
RISQUE DE BLESSURES OU DE DÉCÈS
Respecter les réglementations de sécurité locales pour le
levage de poids lourds. Le non-respect des recomman-
dations et des réglementations de sécurité locales est
susceptible d'entraîner la mort ou des blessures graves.
•
S'assurer que l'équipement de levage est en
état de fonctionner.
•
Voir le chapitre 3.2 Puissances nominales, poids
et dimensions pour connaître le poids des
différents boîtiers.
•
Diamètre maximum de la barre : 20 mm
(0,8 po).
•
Angle de la partie supérieure du variateur au
câble de levage : 60° ou plus.

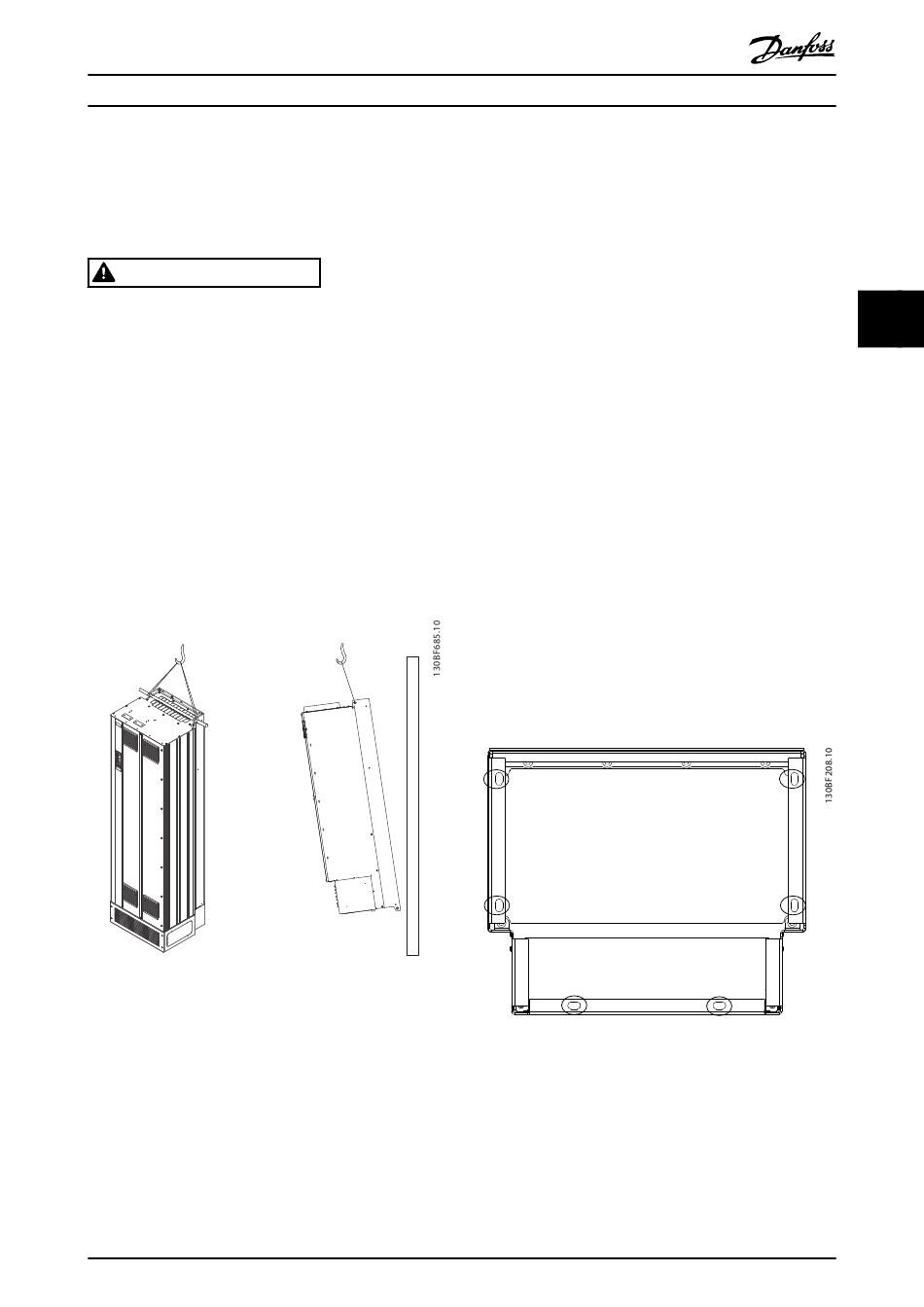

Illustration 4.2 Méthode de levage recommandée
MG16P104
Manuel d'utilisation
4.7 Installation mécanique E1h/E2h
Les tailles de boîtier E1h et E2h ne sont prévues que pour
des installations au sol et sont fournies avec un socle et
une plaque presse-étoupe. Le socle et la plaque presse-
étoupe doivent être installés pour une installation correcte.
Le socle mesure 200 mm (7,9 po) et comporte une
ouverture à l'avant pour assurer la circulation d'air
nécessaire au refroidissement des composants d'alimen-
tation du variateur.
La plaque presse-étoupe est nécessaire pour assurer le
refroidissement des composants de commande du
variateur via le ventilateur de porte et pour maintenir la
classe de protection IP21/Type 1 ou IP54/Type 12.
4.7.1 Fixation du socle au sol
Le socle doit être fixé au sol à l'aide de 6 boulons avant
d'installer le boîtier.
1.
2.
3.
Illustration 4.3 Points de fixation au sol du socle
Danfoss A/S © 01/2017 Tous droits réservés.
Déterminer l'emplacement adéquat de l'unité, en
tenant compte des conditions de fonctionnement
et de l'accès aux câbles.
Ôter le panneau avant du socle pour accéder aux
trous de fixation.
Installer le socle sur le sol et fixer à l'aide de
6 boulons dans les trous de fixation. Se reporter
aux zones entourées sur l'Illustration 4.3.
