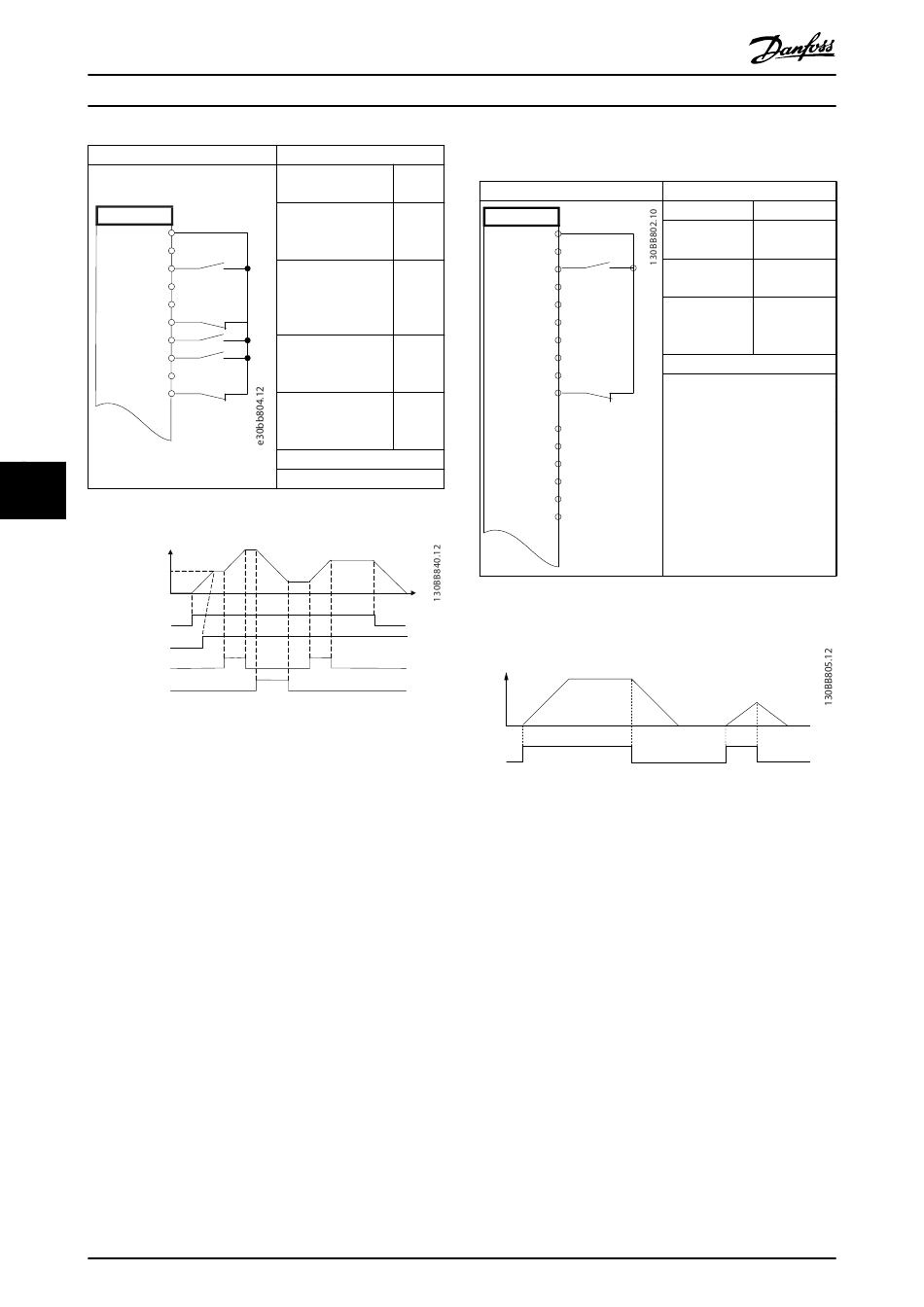

Câblage De Marche/Arrêt - Danfoss VLT Refrigeration Drive FC 103 Manuel D'utilisation

Exemples de configuration d...
FC
+24 V 12
+24 V 13
D IN 18
D IN 19
COM 20
D IN 27
D IN 29
D IN 32
D IN 33
D IN
37
7 7
Tableau 7.4 Accélération/décélération
Speed
Reference
Start (18)
Freeze ref (27)
Speed up (29)
Speed down (32)
Illustration 7.1 Accélération/décélération
58
®
VLT Refrigeration Drive FC 103
Paramètres
Régl–
Fonction age
Paramétre 5-10 E.digi [8]
t.born.18
Démarr
age*
Paramétre 5-12 E.digi [19]
t.born.27 Gel
référ–
ence
Paramétre 5-13 E.digi [21]
t.born.29 Accélé-
ration
Paramétre 5-14 E.digi [22]
t.born.32 Décélé-
ration
* = valeur par défaut
Remarques/commentaires :
Danfoss A/S © 01/2017 Tous droits réservés.
7.2 Câblage de marche/arrêt
FC
+24 V 12
+24 V 13
18
D IN
D IN 19
COM 20
D IN 27
D IN 29
D IN 32
D IN 33
D IN
37
+10 50
A IN
53
A IN
54
COM
55
A OUT
42
COM
39
Tableau 7.5 Ordre de démarrage/arrêt avec option Safe
Torque Off
Speed
Start/Stop (18)
Illustration 7.2 Ordre de démarrage/arrêt avec Safe Torque
Off
Paramètres
Fonction Réglage
Paramétre 5-10 [8]
E.digit.born.18 Démarrage*
Paramétre 5-12 [0] Inactif
E.digit.born.27
Paramétre 5-19 [1] Arrêt
Arrêt de sécurité sécurité
borne 37 alarme
* = valeur par défaut
Remarques/commentaires :
Si le
paramétre 5-12 E.digit.born.27
est réglé sur [0] Inactif, aucun
cavalier n'est requis sur la
borne 27.
