Exemple d'application - Contrôle de la vitesse du
ventilateur du système de ventilation
L'installation d'une Centrale de traitement d'air (CTA)
permet de diffuser de l'air dans l'ensemble d'un bâti-
ment ou dans une ou plusieurs parties d'un bâtiment.
Normalement, l'installation d'une CTA est composée
d'un ventilateur et d'un moteur de ventilateur, d'une
volute de soufflage et d'un système de gaines avec
filtres. Si l'on utilise une di-stribution d'air centralisée,
l'efficacité de l'installation sera plus importante et on
pourra réaliser d'importantes économies d'énergie.
Définir les paramètres suivants :
Par. 100 Configuration
Avertissement : Courant bas, I
Par. 221
Par. 224 Avertissement : Fréquence haute, f
Par. 300 Borne 16 Entrées digitales
Par. 302 Borne 18 Entrées digitales
Par. 308 Borne 53, tension d'entrée analogique
Par. 309 Borne 53, mise à l'échelle de la valeur min.
Par. 310 Borne 53, mise à l'échelle de la valeur max.
Par. 319 Sortie
Par. 323 Relais 1
Par. 326 Relais 2
Par. 409 Action en cas d'absence de charge
12
Série VLT

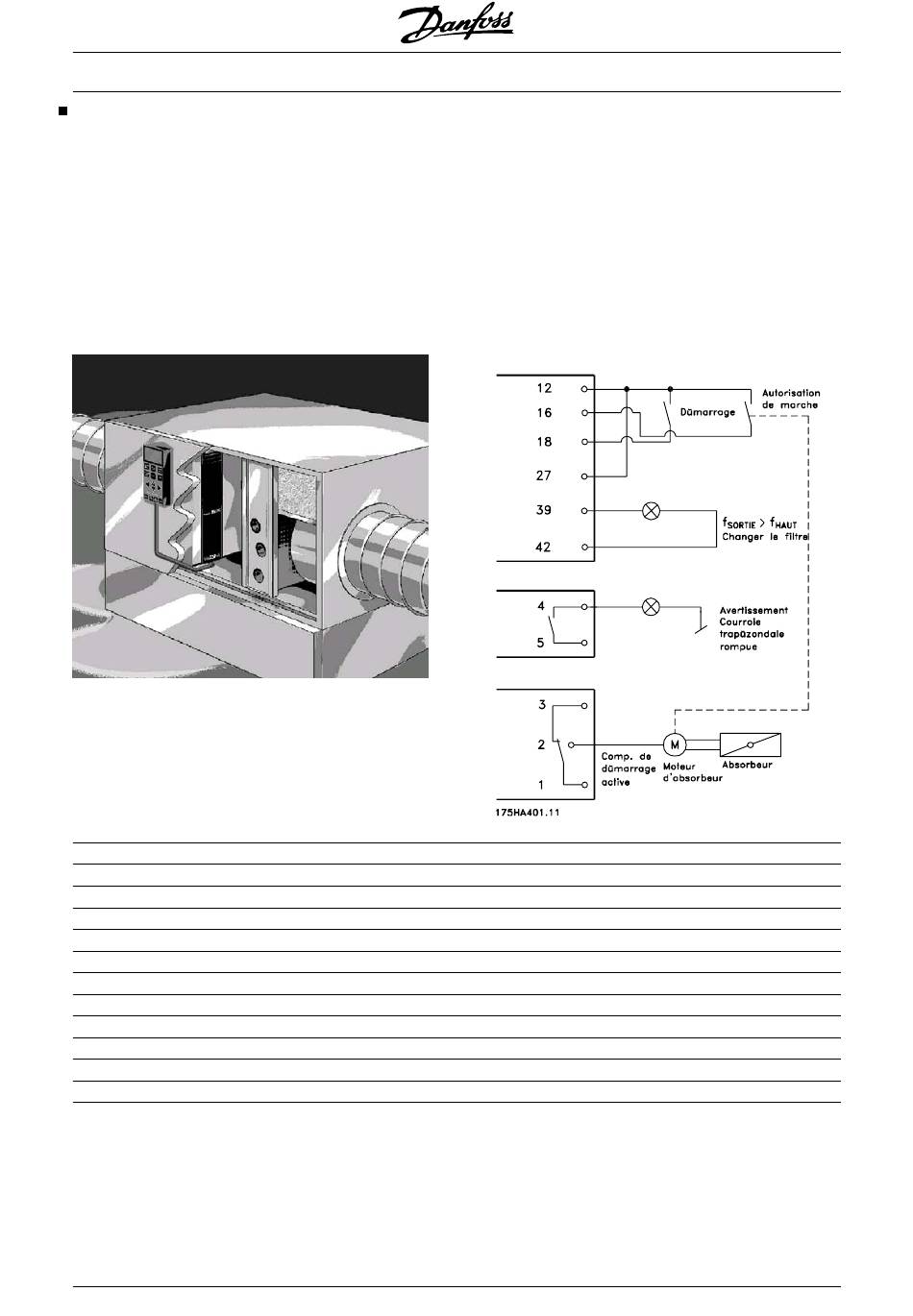

Un VLT 6000 HVAC permet d'obtenir un contrôle et
une surveillance excellente et donc d'assurer des con-
ditions parfaites dans les bâtiments en permanence.
Cet exemple utilise une application avec un avertis-
sement Dem autorisé, en cas d'absence de charge et
un avertissement de changement de filtre. La fonction
Dem autorisé permet d'assurer que le variateur de vi-
tesse VLT ne fasse pas démarrer le moteur tant que
l'amortisseur de décharge ne s'est pas ouvert. Si la
courroie trapézoïdale du ventilateur se casse et si le
filtre doit être changé, cette application donnera éga-
lement un avertissement de sortie.
Boucle ouverte [0]
Selon l'appareil
BAS
HAUTE
Dem autorisé [8]
Démarrage [1]
Référence [1]
0 v
10 v
Fréquence de sortie supérieure à f
Commande de démarrage active [27]
Alarme ou avertissement [9]
Avertissement [1]
