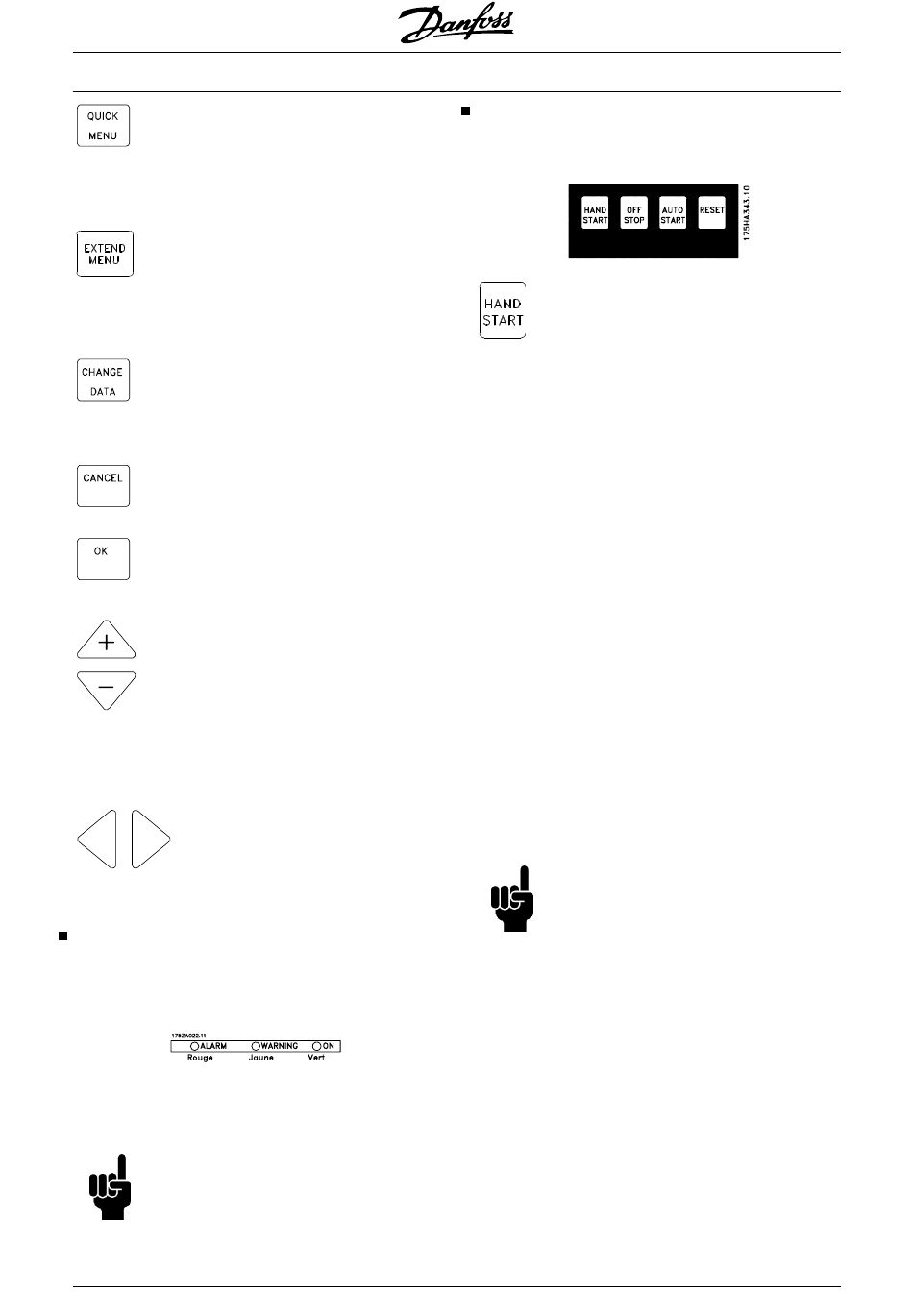

La touche [QUICK MENU] permet d'ac-
céder aux paramètres faisant partie du
menu rapide. Il est possible de permu-
ter entre les modes Menu rapide et Me-
nu étendu.
La touche [EXTEND MENU] permet
d'accéder à l'ensemble des paramè-
tres. Il est possible de permuter entre
les modes Menu étendu et Menu rapi-
de.
La touche [CHANGE DATA] sert à mo-
difier un paramètre sélectionné en mo-
de Menu étendu ou en mode Menu
rapide.
La touche [CANCEL] sert à annuler la
modification du paramètre sélectionné.
La touche [OK] est utilisée pour valider
la modification d'un paramètre sélec-
tionné.
Les touches [+/-] servent à sélectionner
des paramètres et à modifier un para-
mètre choisi. Elles servent également
à modifier la référence locale.
En outre, ces touches servent, en mo-
de Affichage, à passer d'une lecture de
variable de fonctionnement à une au-
tre.
Les touches [<>] servent à choisir un
groupe de paramètres et à déplacer le
curseur en cas de modification d'une
valeur numérique.

Voyants

En bas du panneau de commande se trouvent un voy-
ant rouge (alarme), un voyant jaune (avertissement) et
un voyant vert (tension).
En cas de dépassement de certaines valeurs limites,
le voyant d'alarme et/ou d'avertissement s'allume et un
texte d'état ou d'alarme s'affiche.
N.B.!
Le voyant de tension est activé lorsque le
variateur de fréquence est sous tension.
74
®
Série VLT 6000 HVAC

Commande locale

Sous les voyants se trouvent des touches de com-
mande locale.
[HAND START] sert à contrôler le varia-
teur de fréquence à partir de l'unité de
commande. Le variateur de fréquence
démarre le moteur, puisqu'un ordre de
démarrage est donné par l'intermédiaire
de [HAND START].
Sur les bornes de commande, les signaux
de commande suivants restent toujours
actifs lorsque [HAND START] est activé :
• Démarrage manuel - Arrêt - Démarra-
ge automatique
• Verrouillage de sécurité
• Reset
• Lâchage moteur (contact NF)
• Inversion
• Sélection process lsb - Sélection pro-
cess msb
• Jogging
• Autorisation marche
• Verrouillage empêchant une modifi-
cation des données
• Ordre d'arrêt de la communication sé-
rie
N.B.!
Si le paramètre 201 Fréq limite bas f
réglé sur une fréquence de sortie supéri-
eure à 0 Hz, le moteur démarre et accé-
lère jusqu'à cette fréquence lorsque
[HAND START] est activé.
®
