Isolation galvanique (PELV)
PELV signifie protection garantissant des tensions ex-
trêmement basses. La protection contre l'électrocution
est normalement assurée lorsque l'alimentation élec-
trique est de type PELV et que l'installation est réalisée
selon les dispositions des réglementations locales et
nationales concernant les alimentations PELV.
Dans le variateur de fréquence VLT série 6000 HVAC,
toutes les bornes de commande, ainsi que les bornes
1-3 (relais AUX), sont alimentées à partir de ou reliées
à une tension extrêmement basse (PELV).
L'isolation galvanique est obtenu en respectant les
exigences en matière d'isolation renforcée avec les li-
gnes de fuite et les distances correspondantes. Ces
exigences sont décrites dans la norme EN 50178.
Pour plus de renseignements sur l'isolation PELV, se
reporter à Switch RFI.
Courant de fuite
Le courant de fuite à la terre est principalement pro-
voqué par la capacité créée entre les phases du mo-
teur et le blindage du câble moteur. L'usage d'un filtre
RFI augmente encore le courant de fuite car le circuit
de filtrage est relié à la terre par l'intermédiaire de con-
densateurs. Voir le dessin sur la page suivante.
L'intensité du courant de fuite à la terre est fonction
des paramètres suivants par ordre de priorité :
1. Longueur du câble du moteur
2. Câble du moteur blindé ou non
3. Fréquence de commutation
4. Présence/absence d'un filtre RFI
5. Mise à la masse ou non du moteur.
Le courant de fuite est un élément important en ce qui
concerne la sécurité de manipulation ou d'exploitation
du variateur de fréquence quand ce dernier (par er-
reur) n'est pas relié à la terre.
®
MG.61.A6.04 - VLT est une marque déposée Danfoss
®
Série VLT 6000 HVAC
Isolation galvanique
Les composants qui forment l'isolation électrique déc-
rite ci-dessous, répondent également aux exigences
en matière d'isolation renforcée avec les tests corres-
pondants décrits dans la norme EN 50178.

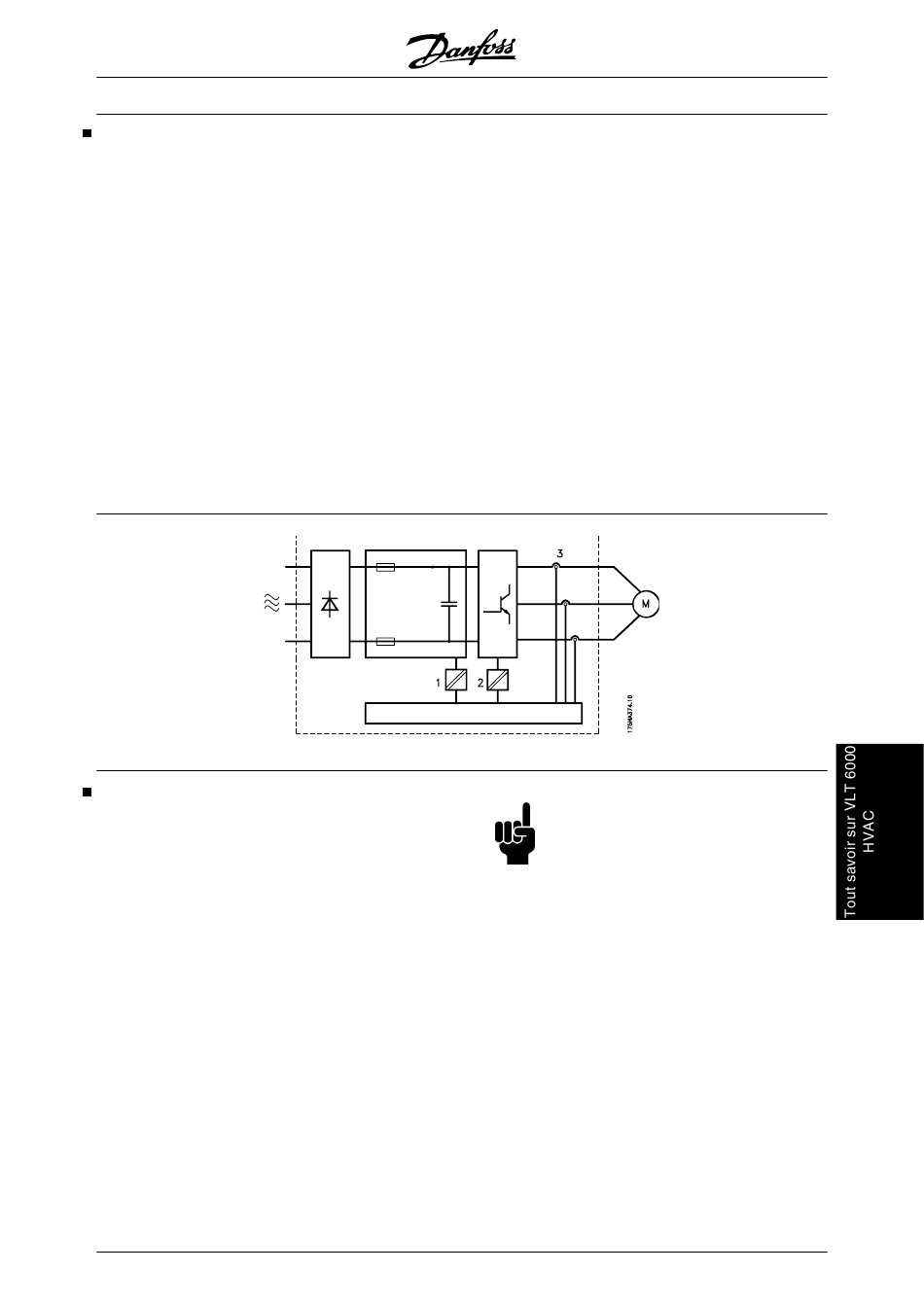

L'isolation galvanique existe à cinq endroits (voir le
schéma ci-dessous) :
- Le bloc d'alimentation (SMPS) isole le circuit
intermédiaire de la tension de mesure U
- Le pilotage des IGTB par transformateurs
d'impulsions/coupleurs optoélectroniques.
- Les transducteurs de courant (transforma-
teurs de courant à effet Hall).
REMARQUE : les unités VLT 6002-6072, 525-600 V
ne répondent pas aux exigences PELV 50178.
N.B.!
Le courant de fuite étant > 3,5 mA, une
mise à la terre renforcée est indispensa-
ble, ce qui constitue une exigence pour la
conformité à EN 50178. Ne jamais utiliser
de relais ELCB (type A) qui ne convien-
nent pas à un courant de fuite continu
fourni par des redresseurs à courant tri-
phasé.
Tous les relais ELCB utilisés doivent :
- Convenir à la protection d'équipements avec
du courant continu (CC) dans le courant de
fuite de décharge (redresseur à pont tripha-
sé)
- Convenir à une pointe de courant impulsion-
nel lors de la mise sous tension
- Convenir à un courant de fuite élevé (300
mA).
.
