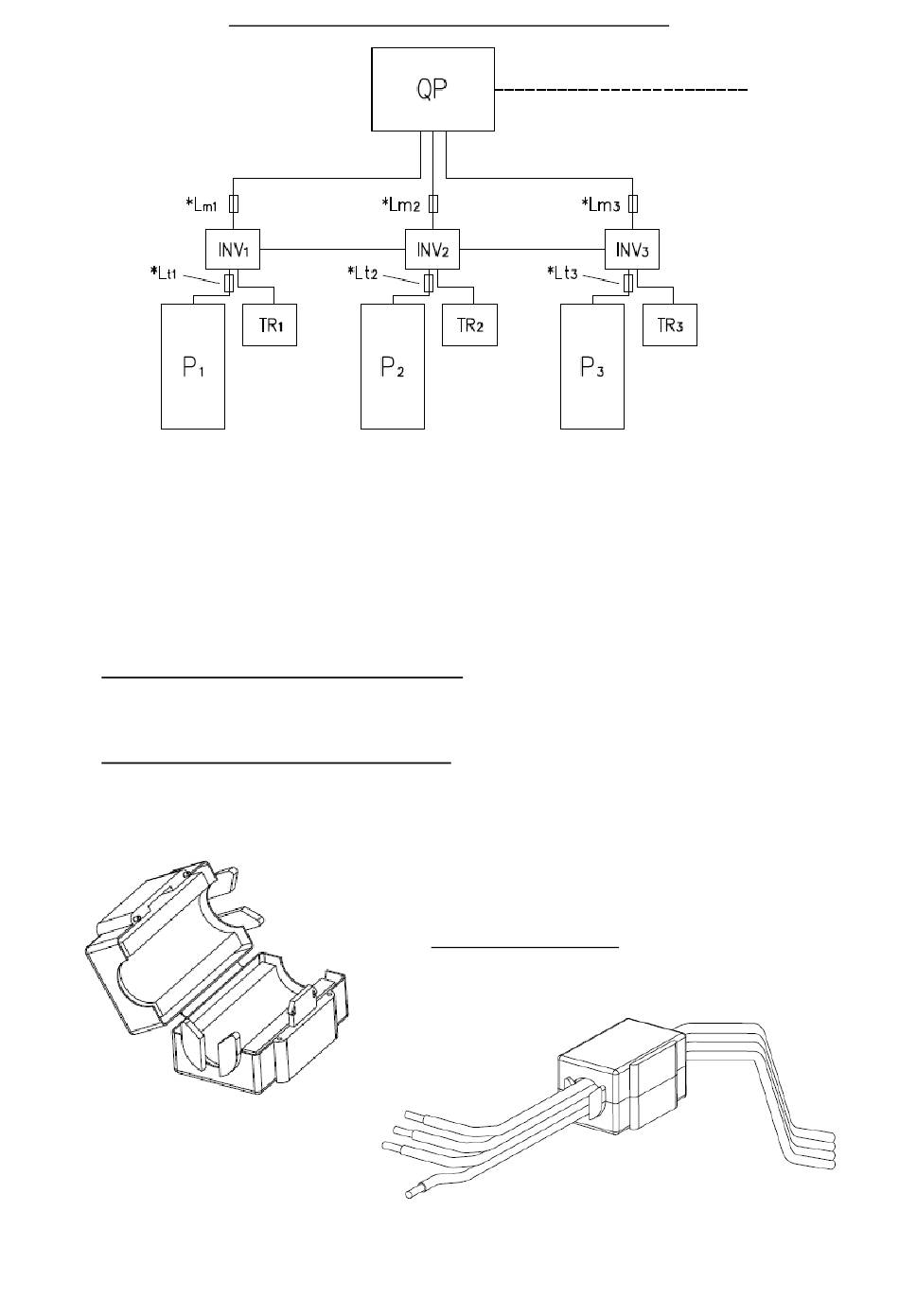

QP = Cuadro de protección
P = Electrobomba 1(2,3,4)
1(2,3,4)
TR = Transductor 1(2,3,4)
1(2,3,4)
INV = Inversor 1(2,3,4)
1(2,3,4)
*Lm = Ferrita, solo para modelos MT
1(2,3)
*Lt = Ferrita, solo para los modelos TT
1(2,3)
Notas:
- para la conexión del cuadro de protección a la línea de alimentación ver manual del cuadro adjunto
- las conexiones indicadas con líneas de puntos son responsabilidad del instalador
- Nota aplicación ferrita "Lm" (modelos E-SPD MT)
- En los modelos monofásicos (E-SPD MT), la ferrita está cerca del inversor e incorpora el cable de alimentación, tal y
como se describe en el manual de instrucciones específico del inversor.
-
- Nota aplicación ferrita "Lt" (modelos E-SPD TT)
- Para los modelos trifásicos (E-SPD TT), la ferrita incorpora los 4 cables de conexión de alimentación del motor y, por
tanto, está cerca de la regleta de bornes "MOTOR OUTPUT" de la tarjeta interna del inversor.
VERSIÓN CON INVERSOR A BORDO DE LA BOMBA (E-SPD)
español
FERRITA APLICACIÓN TT
ALIMENTACIÓN
14
