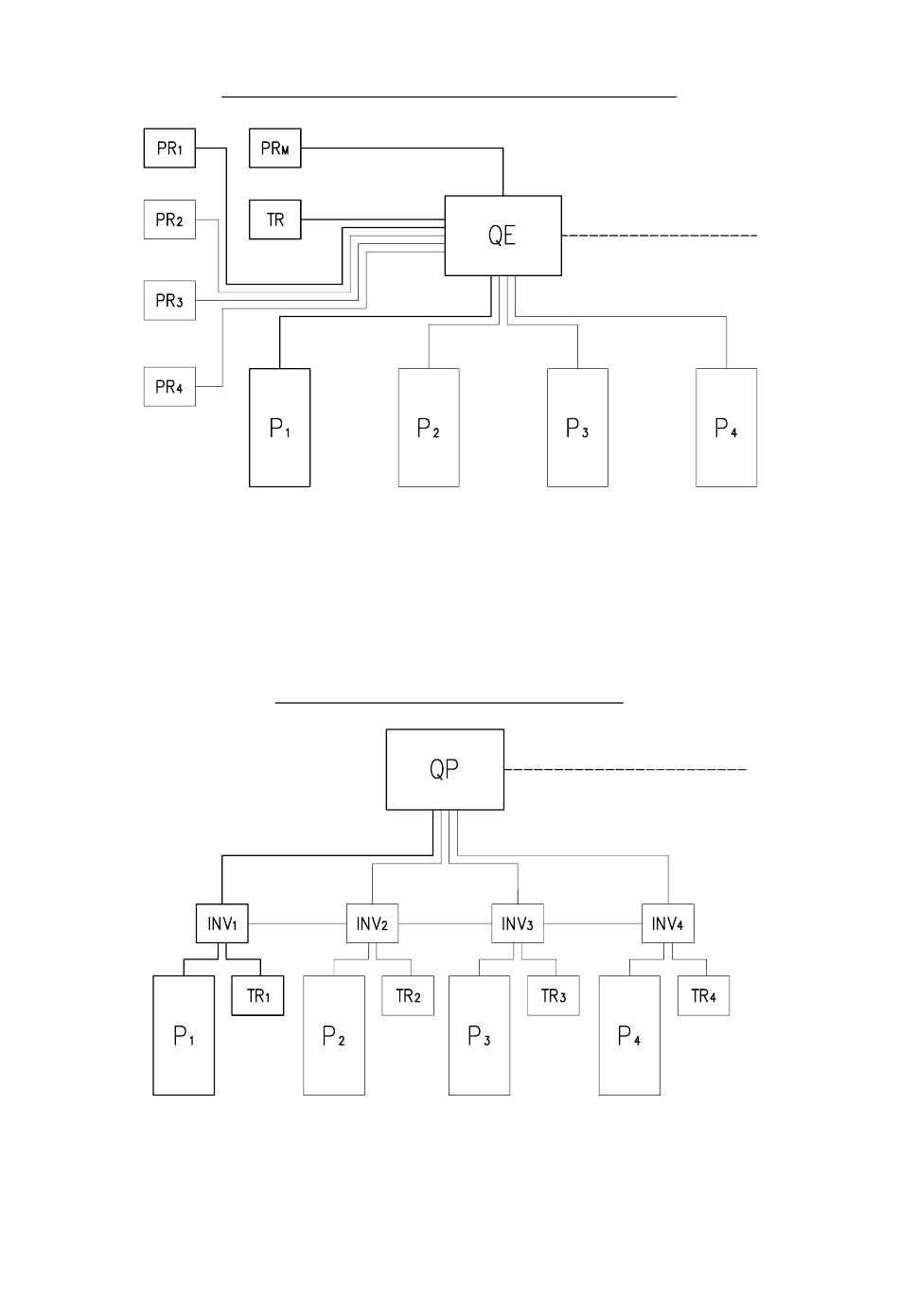

G - ELEKTRISCHE SCHEMA'S
QE = Bedieningspaneel
P1 = Elektrische pomp 1(2,3,4)
(2,3,4)
PR = Drukschakelaar 1(2,3,4) (NA-aansluiting) (niet voor EP-E)
1 (2,3,4)
PR = Minimumdrukschakelaar - optioneel
M
TR = Transducer (niet voor EP)
Opmerkingen:
- zie de bijgevoegde handleiding van het bedieningspaneel voor aansluiting van het paneel op de voeding
- de gestippelde verbindingen zijn de verantwoordelijkheid van de installateur
QP = Beveiligingspaneel
P = Elektrische pomp 1(2,3,4)
1(2,3,4)
TR = Transducer 1(2,3,4)
1(2,3,4)
INV = Omvormer 1(2,3,4)
1(2,3,4)
Opmerkingen:
- zie de bijgevoegde handleiding van het beveiligingspaneel voor aansluiting van het paneel op de voeding
- de gestippelde verbindingen zijn de verantwoordelijkheid van de installateur
ALGEMEEN SCHEMA
VERSIE MET BEDIENINGSPANEEL (EP/EP-E/SP-EFC/SP-MFC)
VERSIE MET OMVORMER IN DE POMP (E-SPD)
NEDERLANDSE TAAL
VOEDING
VOEDING
13
