EBARA 1GP Manuel D'utilisation Et D'entretien page 109

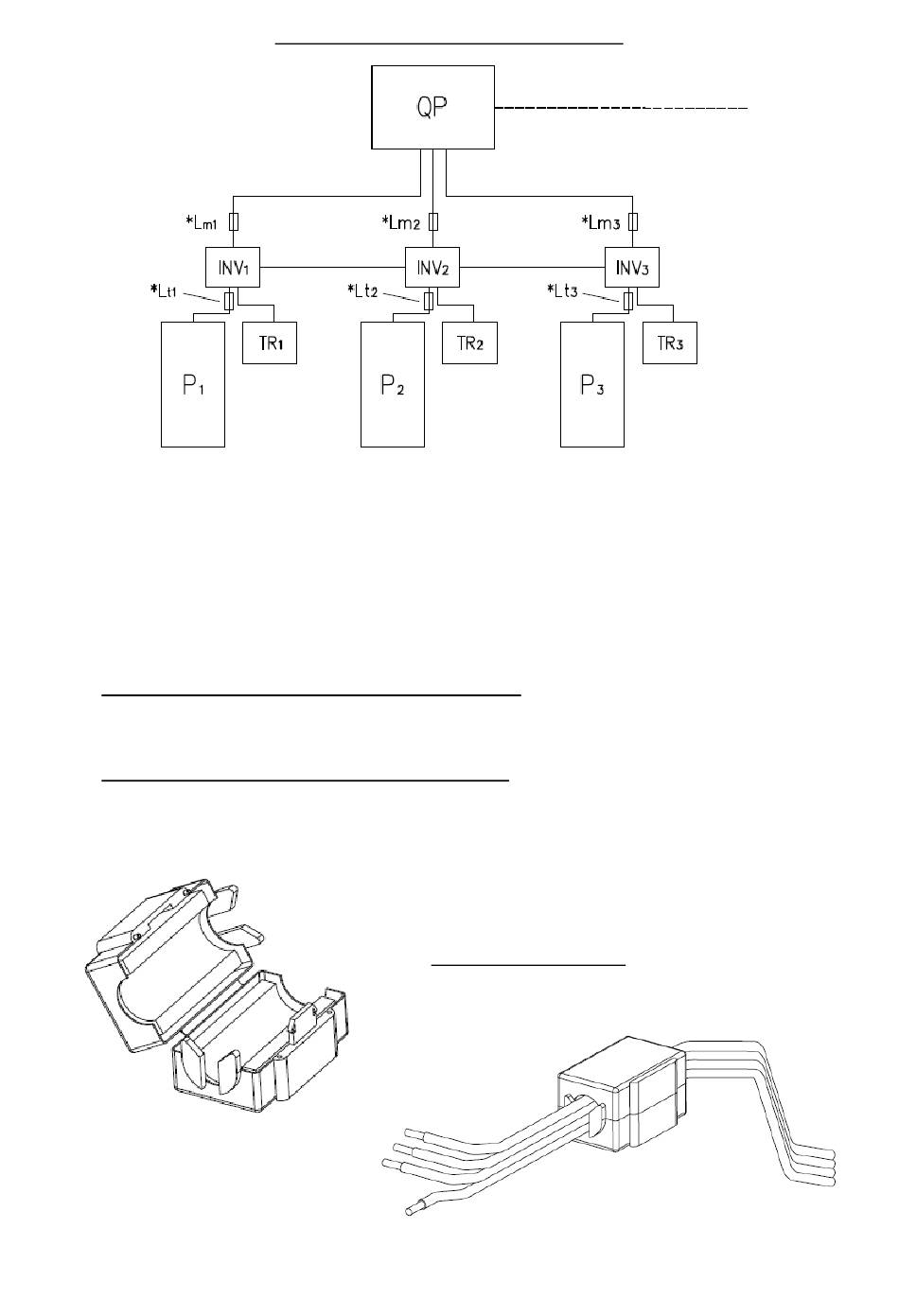

QP = Beveiligingspaneel
P = Elektrische pomp 1(2,3,4)
1(2,3,4)
TR = Transducer 1(2,3,4)
1(2,3,4)
INV = Omvormer 1(2,3,4)
1(2,3,4)
*Lm = Ferriet, alleen voor modellen MT
1(2,3)
*Lt = Ferriet, alleen voor modellen TT
1(2,3)
Opmerkingen:
- zie de bijgevoegde handleiding van het beveiligingspaneel voor aansluiting van het paneel op de voeding
- de gestippelde verbindingen zijn de verantwoordelijkheid van de installateur
Opmerking toepassing ferriet "Lm" (modellen E-SPD MT)
-
- Voor de eenfase modellen (E-SPD MT) is het ferriet nabij de inverter gepositioneerd en integreert het de
voedingskabel, zoals is aangeduid in de specifieke gebruiksaanwijzing van de inverter.
-
Opmerking toepassing ferriet "Lt" (modellen E-SPD TT)
-
- Voor de driefase modellen (E-SPD TT) integreert het ferriet de 4 verbindingskabels van de voeding van de motor, en is
het nabij het klemmenbord "MOTOR OUTPUT" van de interne kaart van de inverter gepositioneerd.
VERSIE MET OMVORMER IN DE POMP (E-SPD)
FERRIET TOEPASSING TT
NEDERLANDSE TAAL
VOEDING
14
