G – ESQUEMAS ELÉCTRICOS
QE = Panel de control
P = Electrobomba 1(2,3,4)
1(2,3,4)
PR = Presostato 1(2,3,4) (conexión NA) (excluido EP-E)
1(2,3,4)
PR = Presostato de mínima - opcional
M
TR = Transductor (excluido EP)
Notas:
- para la conexión del panel a la línea de alimentación ver manual del panel de control adjunto
- las conexiones indicadas con líneas de puntos son responsabilidad del instalador
QP = Cuadro de protección
P = Electrobomba 1(2,3,4)
1(2,3,4)
TR = Transductor 1(2,3,4)
1(2,3,4)
INV = Inversor 1(2,3,4)
1(2,3,4)
Notas:
- para la conexión del cuadro de protección a la línea de alimentación ver manual del cuadro adjunto
- las conexiones indicadas con líneas de puntos son responsabilidad del instalador

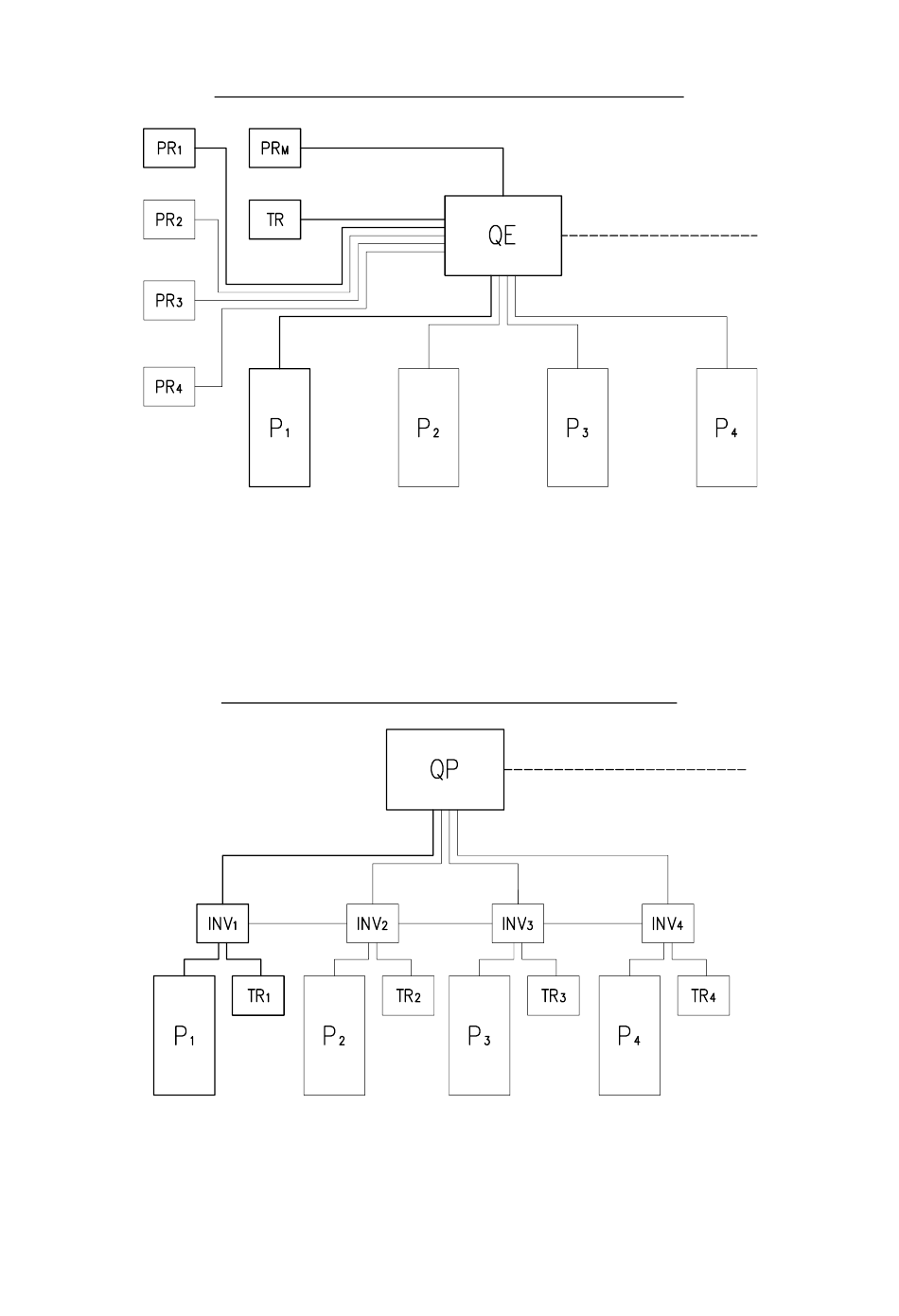

ESQUEMA GENERAL
VERSIÓN CON PANEL DE CONTROL (EP/EP-E/SP-EFC/SP-MFC)
VERSIÓN CON INVERSOR A BORDO DE LA BOMBA (E-DRIVE)
español
ALIMENTACIÓN
ALIMENTACIÓN
13
