13. BIJGEVOEGDE SCHEMA'S

A – OVERZICHT INSTALLATIES

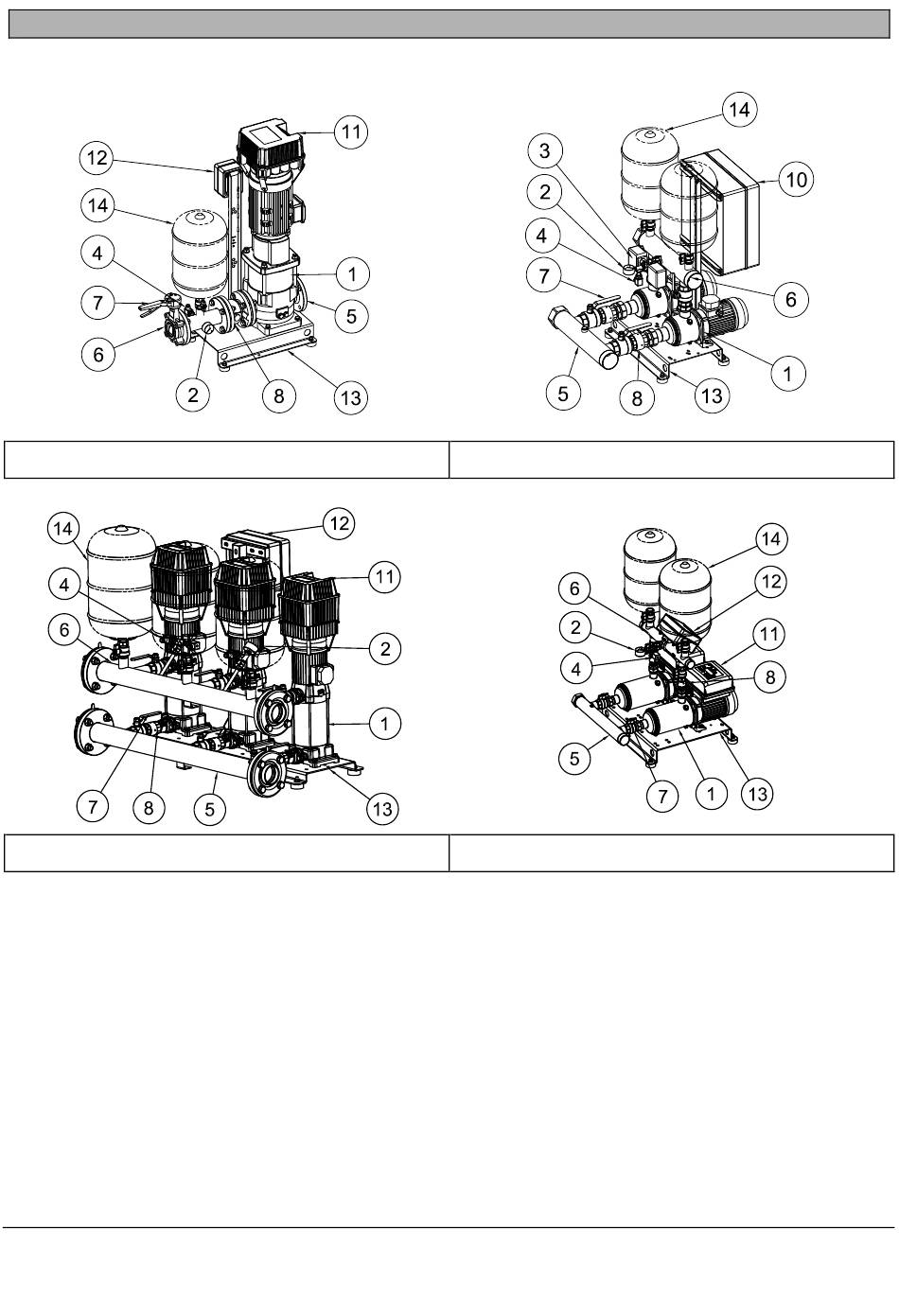

INSTALLATIETYPE 1 POMP MET BESTURING E-DRIVE
INSTALLATIETYPE MET BESTURING E-
1- elektrische pompen;
2- manometer;
3- drukschakelaars (EP/SP-EFC/SP-MFC);
4- druktransducer (EP-E/SP-EFC/SP-MFC/E-DRIVE/E-SPD);
5- inlaatspruitstuk (of zuigaansluiting voor installaties met 1 pomp);
6- afvoerspruitstuk (of afvoeraansluiting voor installaties met 1 pomp);
7- afsluiters aanvoer/afvoer;
8- terugslagklep;
9- aanzuignippels met aansluiting G 1/2 UNI ISO 228/1 voor aansluiting op luchttoevoer (EP/EP-E);
10- elektrisch bedieningspaneel (EP/EP-E/SP-EFC/SP-MFC);
11- besturingseenheid (E-DRIVE/E-SPD);
12- beveiligingspaneel (E-DRIVE/E-SPD);
13- basis (met pootjes indien van gevouwen plaatstaal);
14- verticale autoclaaftanks met membraan aan afvoerzijde (op aanvraag en afzonderlijk leverbaar);
15- drukschakelkit minimale druk (op aanvraag);
16- diverse hulpstukken.
DRIVE
NEDERLANDSE TAAL
INSTALLATIETYPE MET BESTURING EP/EP-E/SP-
EFC/SP-MFC
INSTALLATIETYPE MET BESTURING E-SPD
