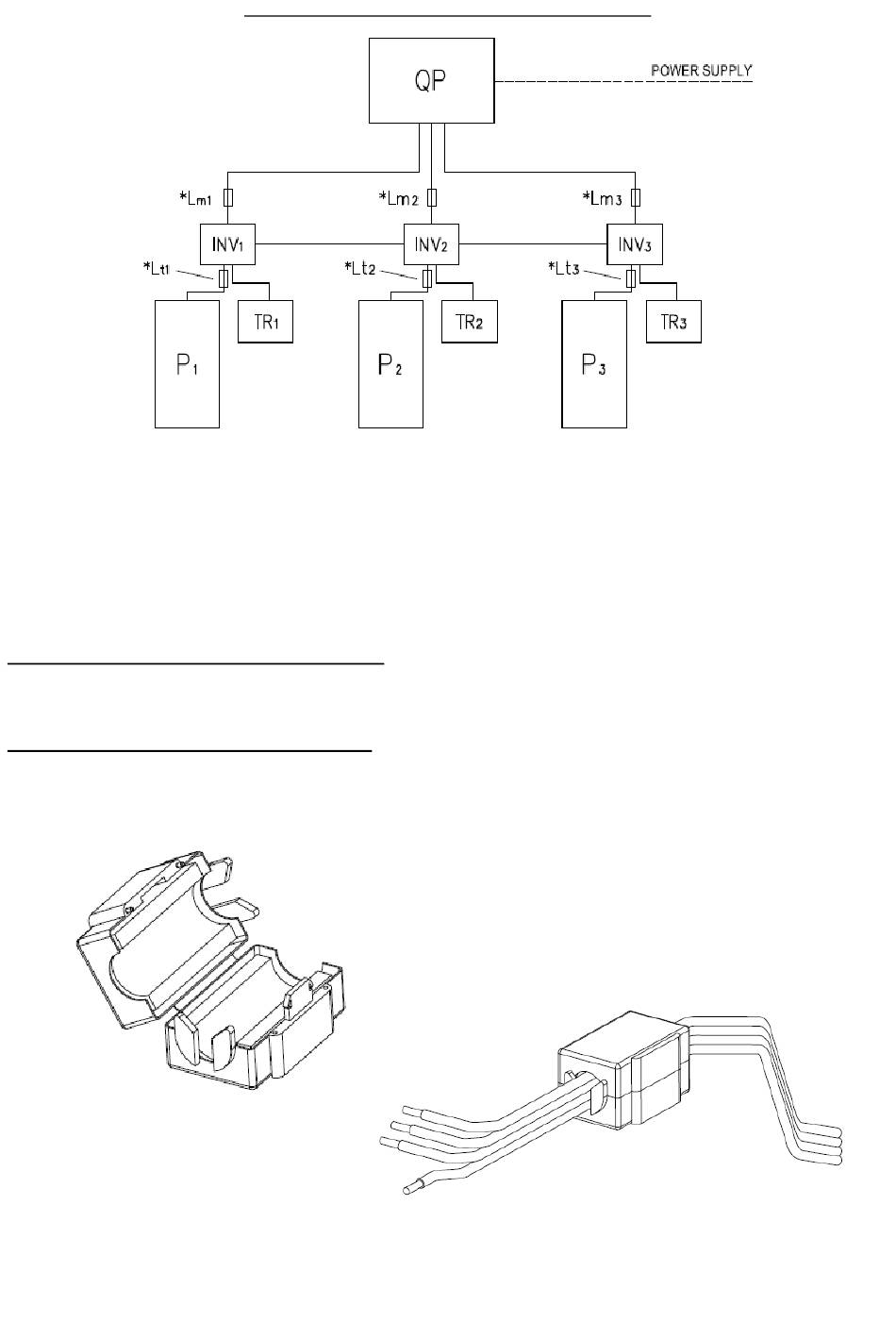

VERSIONE CON INVERTER A BORDO POMPA (E-SPD)
QP = Quadretto di protezione
P = Elettropompa 1(2,3)
1(2,3)
TR = Trasduttore 1(2,3)
1(2,3)
INV = Inverter 1(2,3)
1(2,3)
*Lm = Ferrite, solo per modelli MT
1(2,3)
*Lt = Ferrite, solo per modelli TT
1(2,3)
Note:
- per il collegamento del quadretto di protezione alla linea di alimentazione vedere manuale del quadretto allegato
- i collegamenti tratteggiati sono competenza dell'installatore
Nota applicazione ferrite "Lm" (modelli E-SPD MT)
Per i modelli monofase (E-SPD MT), la ferrite è posizionata in prossimità dell'inverter inglobando il cavo di alimentazione,
come riportato nel manuale istruzioni specifico dell'inverter.
Nota applicazione ferrite "Lt" (modelli E-SPD TT)
Per i modelli trifase (E-SPD TT), la ferrite è posizionata inglobando i 4 fili di collegamento di alimentazione del motore, quindi
in prossimità della morsettiera "MOTOR OUTPUT" della scheda interna inverter.
