Fauteuil/chaise pour douche/toilettes Ocean / Ocean XL

5.2 Pivot des accoudoirs

ATTENTION Risque de pincement de doigts dans le

mécanisme
▸ Ne saisissez pas le joint lorsque vous pliez les accoudoirs
vers le bas ou vers le haut.
▸ Assurez-vous qu´aucune pièce ne se coince dans le méca-
nisme.
▸ Ne placez pas les mains entre les accoudoirs et le dossier
lorsque vous pliez la chaise.

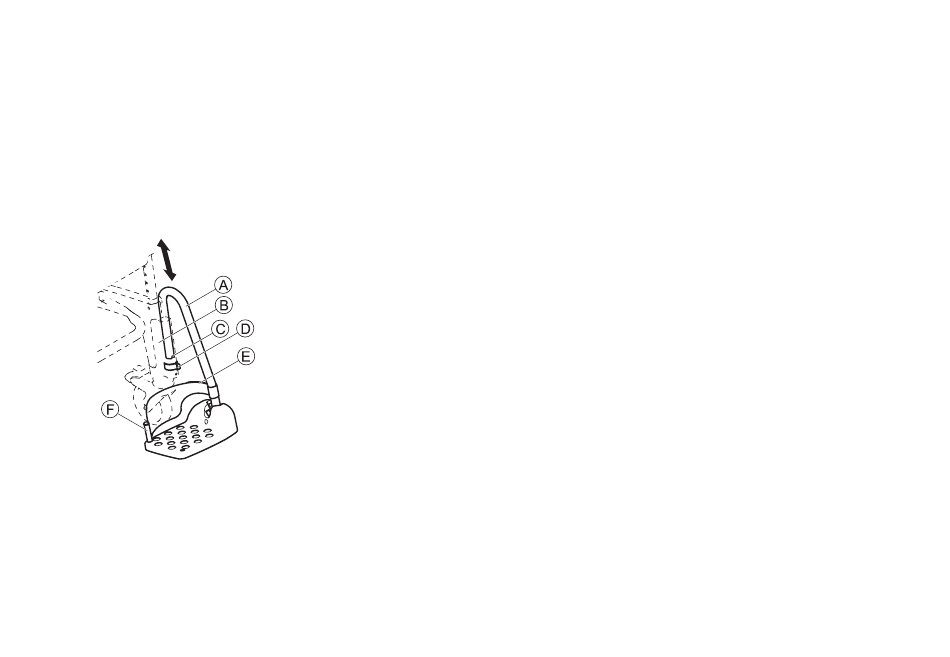

5.3 Pivot des repose-pieds

Position d´entrée/de sortie
1. Tirez le repose-pied
A
jusqu´à ce que la rainure
2. Faites pivoter le repose-pied sur le côté.
Position de déplacement
ATTENTION Risque d´accident provoqué par un repose-

▸ Fixez les repose-pieds en position de déplacement.
40
dans le guide légèrement vers le haut,
B
soit dégagée de l´ergot du clip D.
C
pied ballant
1. Tournez le repose-pied
A
2. Poussez le repose-pied vers le bas jusqu´à ce que la rainure
s´enclenche dans l´ergot du clip D.
C
5.4 Retrait/Ajout d´une sangle de talon
1. Ouvrez la bande Velcro®E
2. Retirez la vis du dessous de la palette repose-pied.
F
3. Retirez la sangle de talon de l´ergot en plastique flexible.
Pour fixer la sangle, procédez en sens inverse.
!
IMPORTANT
Lors de l´installation, assurez-vous que la bande Velcro®de la
sangle de talon est dirigée vers l´arrière.
5.5 Retrait/Ajout de la plaque de siège
Retrait
1. Soulevez la plaque de siège des deux côtés.
Ajout
ATTENTION Risque de pincement de doigts

▸ Ne placez pas les doigts entre la surface et le cadre du siège
lorsque vous appuyez sur la plaque du siège.
1. Placez la plaque de siège sur le cadre avec la découpe dirigée vers
l´avant.
2. Repoussez la plaque de siège vers l´arrière aussi loin que possible.
3. Avec la main à plat, appuyez sur les côtés, puis sur l´avant et
l´arrière de la plaque jusqu´à ce qu´elle s´enclenche dans le cadre
du siège.
vers l´intérieur.
de la sangle de talon.
