Montaje e instalación
!
IMPORTANTE
▸ Presione la pieza lateral de forma uniforme sobre el chasis
y no la gire.
▸ Asegure la pieza lateral a la misma altura, delantera y
trasera.
3. Introduzca la pieza lateral
A
hacia delante en el chasis del asiento B.
4. Haga coincidir los soportes de los clips
trasera de la pieza lateral con un orificio del chasis del asiento C.
5. Introduzca los clips desde fuera en la pieza lateral hasta que los
F
dos extremos rodeen el tubo del chasis del asiento B.
G
!
IMPORTANTE
▸ Compruebe que las piezas laterales izquierda y derecha
están situadas a la misma altura.
6. Gire el chasis del asiento y repita el procedimiento para la segunda
pieza lateral.
7. Coloque el chasis del asiento con las piezas laterales montadas
sobre sus ruedas.

Ajuste de la altura del asiento

! IMPORTANTE
La altura del asiento debe adaptarse al usuario. Se considera
que la altura está bien ajustada si el usuario puede sentarse en
la silla de ducha y WC con ambos pies apoyados en el suelo.
▸ Cambie la altura al mismo nivel en ambos lados.
▸ No ajuste la altura del asiento mientras haya alguien sentado
en la silla de ducha y WC.
1. Levante ligeramente la silla de ducha y WC de un lado agarrándola
del chasis del asiento B.
2. Quite los dos clips de este lateral.
F
con las guías para los reposapiés
de la parte delantera y
E
3. Tire del chasis del asiento para sacarlo de la pieza lateral
siónelo dentro de la pieza lateral para ajustar la altura del asiento.
4. Vuelva a insertar totalmente los dos clips.
5. Levante el otro lateral y ajústelo a la misma altura según se ha
descrito.

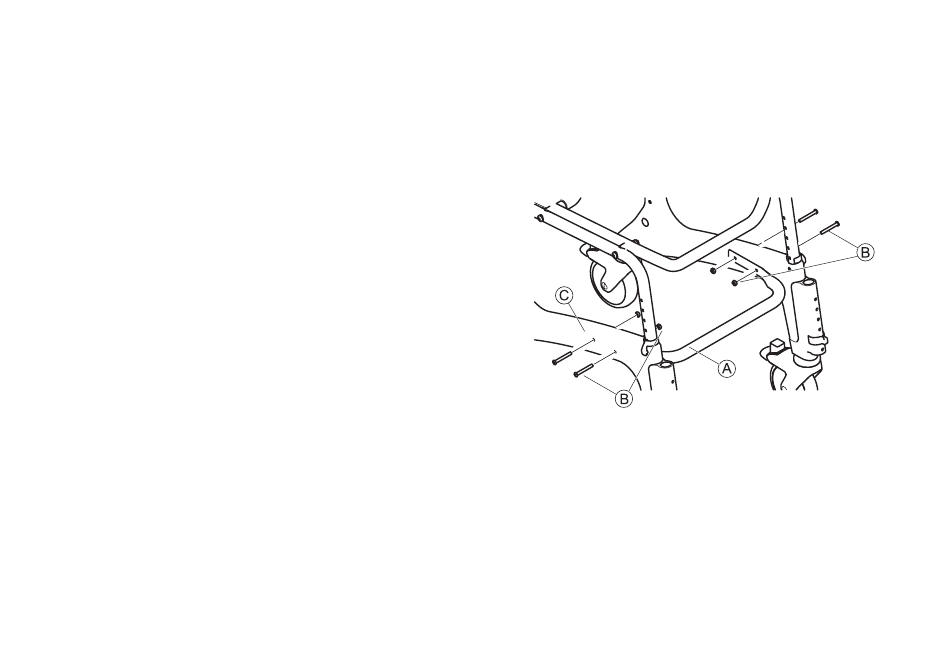

Ajuste del tubo de estabilización de la base
D
(solo Ocean XL)
1. Ajuste el tubo de estabilización de la base
y las tuercas facilitados
Silla de ducha y WC Ocean / Ocean XL
utilizando los tornillos
A
entre las piezas laterales C.
B
o pre-
A
63
