Raccordement
7.2 Raccordement électrique

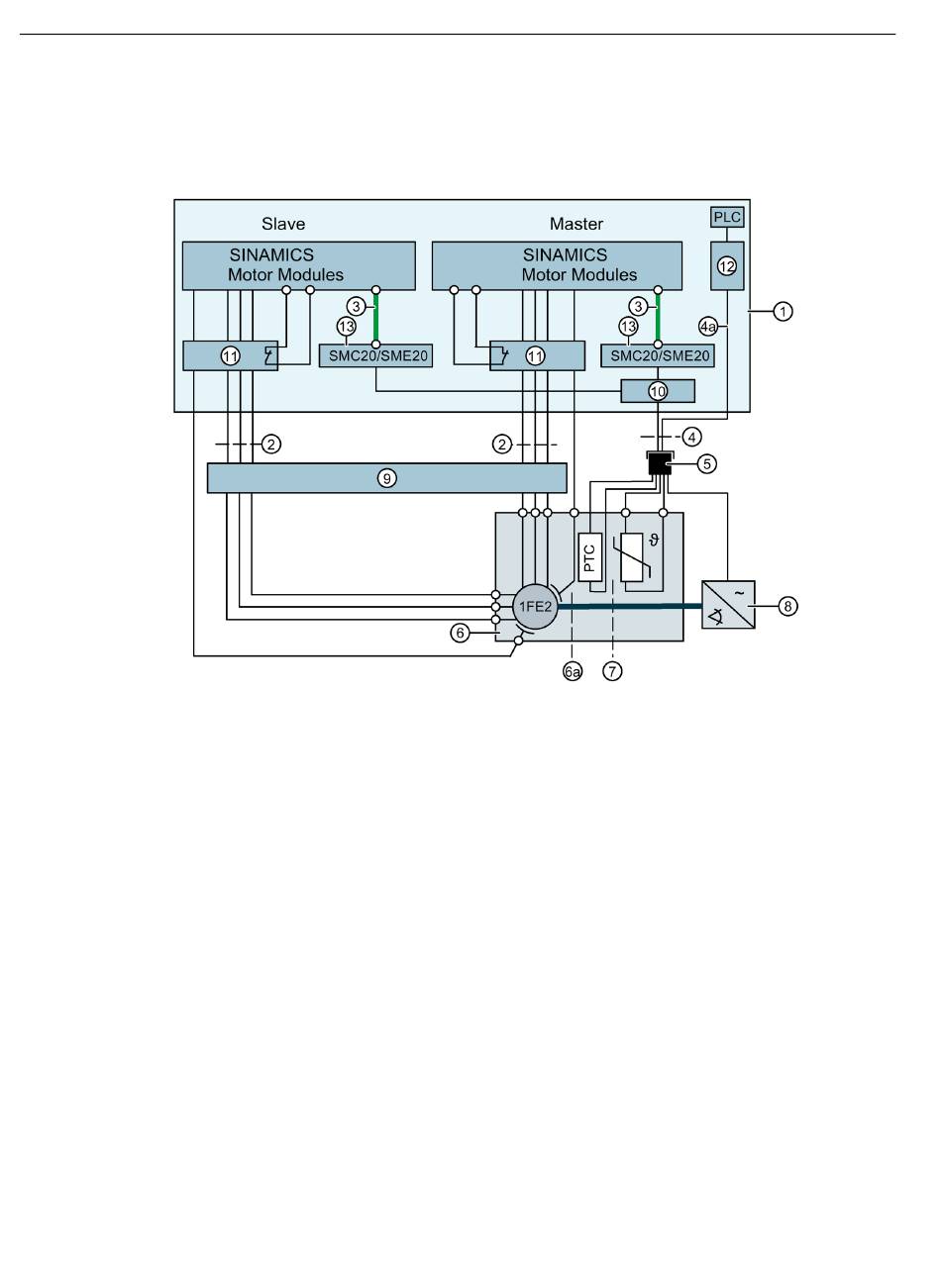

Vue d'ensemble des raccordements pour l'utilisation de deux parties puissance avec VPM et
séparateur de signaux
1
10
11
12
13
2
3
4
4a
5
6
6a
7
8
9
Figure 7-8
160
Armoire
Séparateur de signaux de capteur avec adaptateur pour câbles de signaux à l'entrée et à la
sortie
Limitation de la tension (VPM), seulement si FEM > 820 V
Unité de contrôle électronique pour l'évaluation de la triple CTP
SMC20/SME20, codeur côté moteur, jeu de connecteurs 6FX2003-0SA12, 12 points
Câble d'énergie
Câble DRIVE-CLiQ, chenillable ou chenillable sous condition
Câble de signaux, chenillable ou chenillable sous condition
Câble à l'intérieur du câble de signaux de la CTP vers l'unité de contrôle électronique
Connecteur de signaux, 17 points, filetage extérieur, n° d'article : 6FX2003-0SA17
Bride de montage en option en complément, n° d'article : 6FX2003-7DX00
Moteur incorporé 1FE2
Borne de terre
Capteur de température (+1 Pt1000 en réserve)
Codeur
Boîte à bornes
Vue d'ensemble des raccordements avec VPM et séparateur de signaux
Moteurs incorporés SIMOTICS M-1FE2
Manuel de montage, 10/2021, A5E50074509D AB
