Montage mécanique
6.3 Montage/démontage du rotor
Equipement de protection
• Visière de protection
• Gants de protection contre le froid ou le chaud, selon la procédure de jointage
• Tenue de travail fermée protégeant des éventuelles éclaboussures d'huile ou des
températures de surface élevées ou basses
Appareils pour le jointage du rotor
Les appareils suivants sont nécessaires en fonction du procédé de jointage.
Jointage par frettage à chaud
•
Étuve à air chaud avec surveillance de la température –
adapté aux températures de montage
•
Volume de l'étuve en fonction du type de rotor,
disposition de l'étuve à proximité immédiate du poste de
travail
•
Local climatisé ou chambre froide pour tempérer l'arbre
de broche ou le rotor
1) Les températures de montage sont indiquées dans le tableau "Températures de montage"
au chapitre "Montage du rotor (Page 102)".
Dispositifs de levage pour le transport des composants
Engin de levage, grappin, accessoires de levage et d'accrochage, voir figure "Exemples pour le
transport des composants"
• Capacité de charge en fonction du poids du rotor (les poids sont indiqués sur la plaque
signalétique)
• de préférence avec dispositif de descente rapide
Transport du rotor chauffé
en fonction de la taille et du poids
Figure 6-3
98
•
1)
•

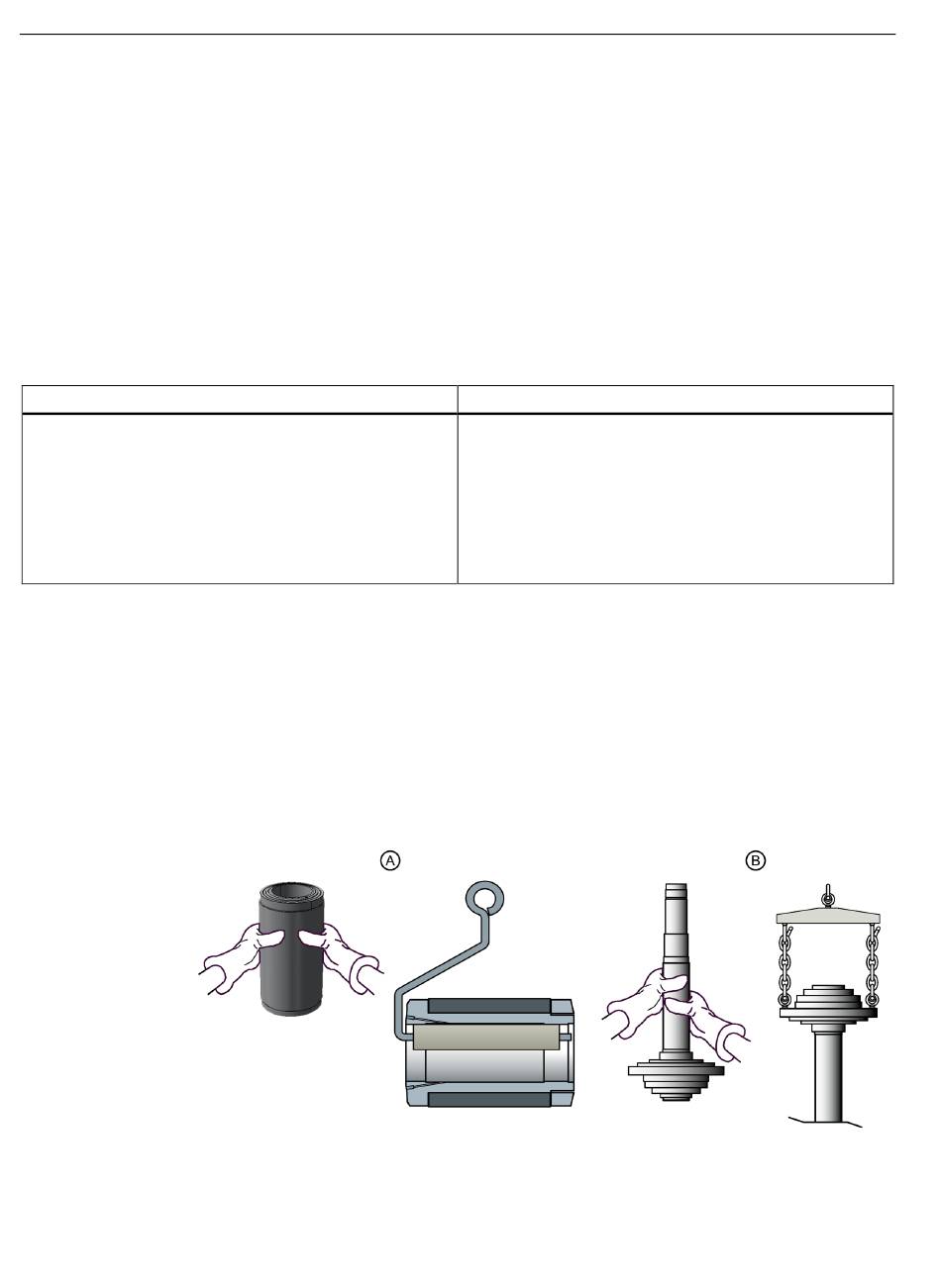

Exemples pour le transport des composants
Jointage par frettage à froid
Vase Dewar avec azote liquide N2 (-195,8 °C)
Dans un local de faible volume : bien aérer
Transport de l'arbre de broche refroidi ou tempéré
en fonction de la taille et du poids
Moteurs incorporés SIMOTICS M-1FE2
Manuel de montage, 10/2021, A5E50074509D AB
