7.1 Toegestane inbouwposities
en wijziging van de
componentenopstelling
vóór de installatie

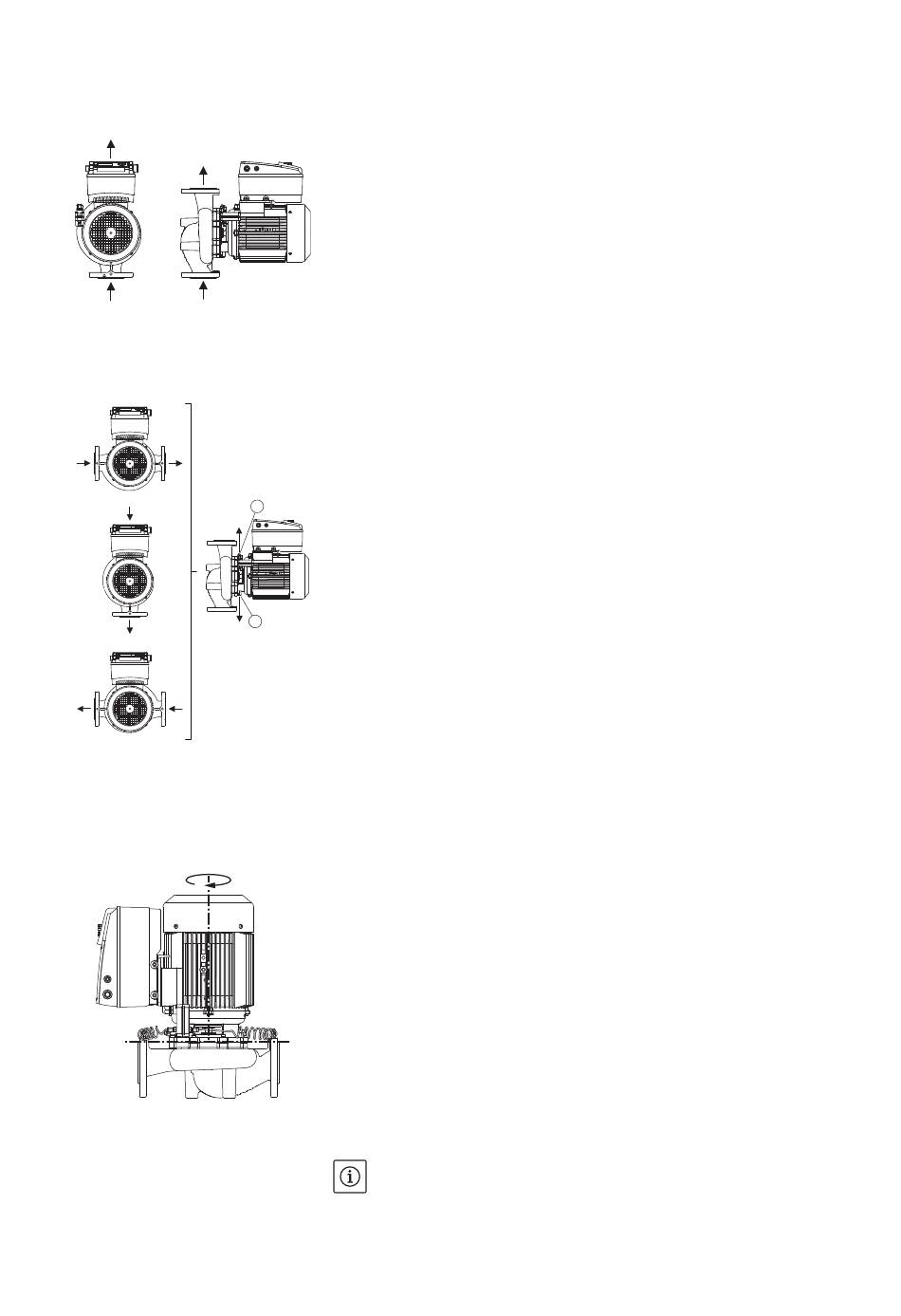

Afb. 17: Opstelling van de componenten bij
levering
Toegestane inbouwposities met
horizontale motoras
Afb. 18: Toegestane inbouwposities met
horizontale motoras
Toegestane inbouwposities met ver-
ticale motoras
4 x 90°
Afb. 19: Toegestane inbouwposities met
verticale motoras
Wijziging van de componentenpositie
Inbouw- en bedieningsvoorschriften Wilo-VeroLine-IP-E, VeroTwin-DP-E
De af fabriek voorgemonteerde componentenopstelling relatief aan
het pomphuis (zie afb. 17) kan indien nodig ter plaatse worden gewij-
zigd. Dit kan bijvoorbeeld vereist zijn om
• de ontluchting van de pomp te verzekeren,
• een betere bediening mogelijk te maken,
• ontoelaatbare inbouwposities te vermijden (d. w. z. motor en/of elek-
tronicamodule naar onder).
In de meeste gevallen volstaat het draaien van de insteekset relatief
aan het pomphuis. De mogelijke opstelling van de componenten is
afhankelijk van de toegestane inbouwposities.
De toegestane inbouwposities met horizontale motoras en elektroni-
camodule naar boven (0°) zijn in afb. 18 weergegeven. De toegestane
inbouwposities met zijwaarts gemonteerde elektronicamodule
(+/–90°) zijn niet afgebeeld. Elke inbouwpositie behalve "Elektroni-
camodule naar beneden" (–180°) is toegestaan. De ontluchting van
de pomp wordt alleen gegarandeerd als het ontluchtingsventiel naar
1
boven gericht is (afb. 18, pos. 1).
Alleen in deze positie (0°) kan het condensaat gericht worden afgevoerd
via een aanwezig boorgat, pomplantaarn en motor (afb. 18, pos. 2).
2
De toegestane inbouwposities met verticale motoras zijn in afb. 19
weergegeven. Elke inbouwpositie behalve "Motor naar beneden" is
toegestaan.
Afhankelijk van het pomptype kan de insteekset – relatief aan het
pomphuis – in 4 verschillende posities worden opgesteld (telkens 90°
of 45° verplaatst).
OPMERKING:
Voor het vergemakkelijken van de montagewerken, kan het handig zijn
om de pomp in de leiding in te bouwen zonder elektrische aansluiting en
zonder de pomp resp. de installatie te vullen (montagestappen zie
hoofdstuk 10.2.1 "Mechanische afdichting vervangen" op pagina 212).
