8.2

Opbouw van het display

8.3

Toelichting standaardsymbolen

Symbool Beschrijving
Constante toerentalregeling
Constante regeling
Δp-c
Variabele regeling
Δp-v
PID-controle
Ingang In2 (externe gewenste waarde)
2 geactiveerd
Toegangsblokkering
BMS (Building Management System) is
actief
DP/MP-bedrijfssituatie:
Parallel bedrijf
Tab. 6: Standaardsymbolen
Inbouw- en bedieningsvoorschriften Wilo-VeroLine-IP-E, VeroTwin-DP-E

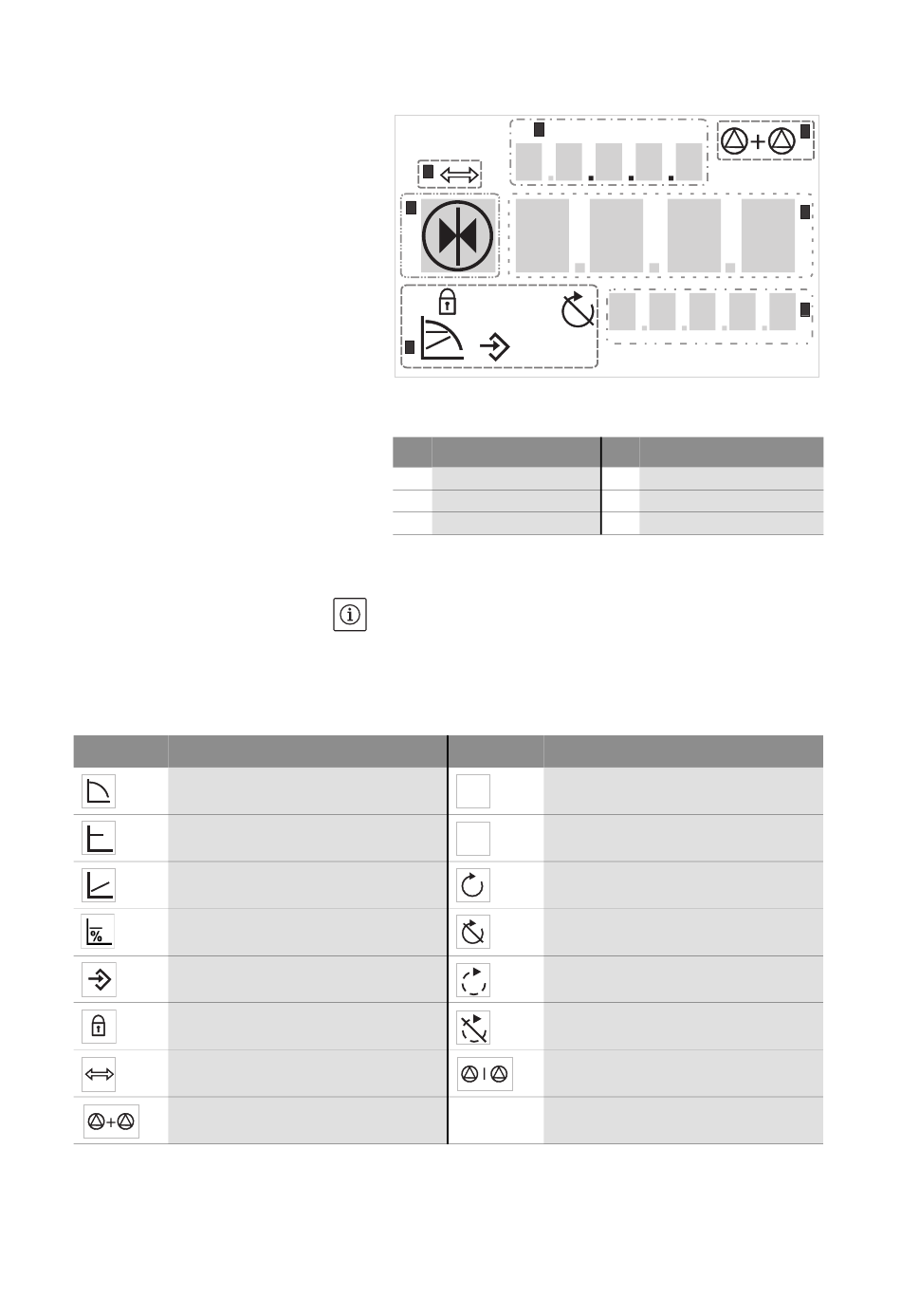

De informatie wordt volgens onderstaand schema weergegeven op
het display:
1
1 0 0 0
4
2
5
max
min
4
2
Afb. 27: Opbouw van het display
Pos. Beschrijving
1 Menunummer
2 Waarde-indicatie
3 Eenhedenindicatie
Tab. 5: Opbouw van het display
OPMERKING:
Het display kan 180° worden gedraaid. Voor wijziging zie menunum-
mer <5.7.1.0>.
De volgende symbolen worden gebruikt voor de statusweergave op
het display op de hierboven vermelde posities:
Symbool Beschrijving
Min. bedrijf
min
Max. bedrijf
max
Pomp draait
Pomp gestopt
Pomp draait in noodbedrijf
(icoon knippert)
Pomp gestopt in noodbedrijf
(icoon knippert)
DP/MP-bedrijfssituatie: hoofd/reserve
-
Nederlands
0 0 0
R P M
Pos. Beschrijving
4 Standaardsymbolen
5 Symboolindicatie
4
2
3
