7.3 Raccordement électrique
Sécurité
Préparation/remarques

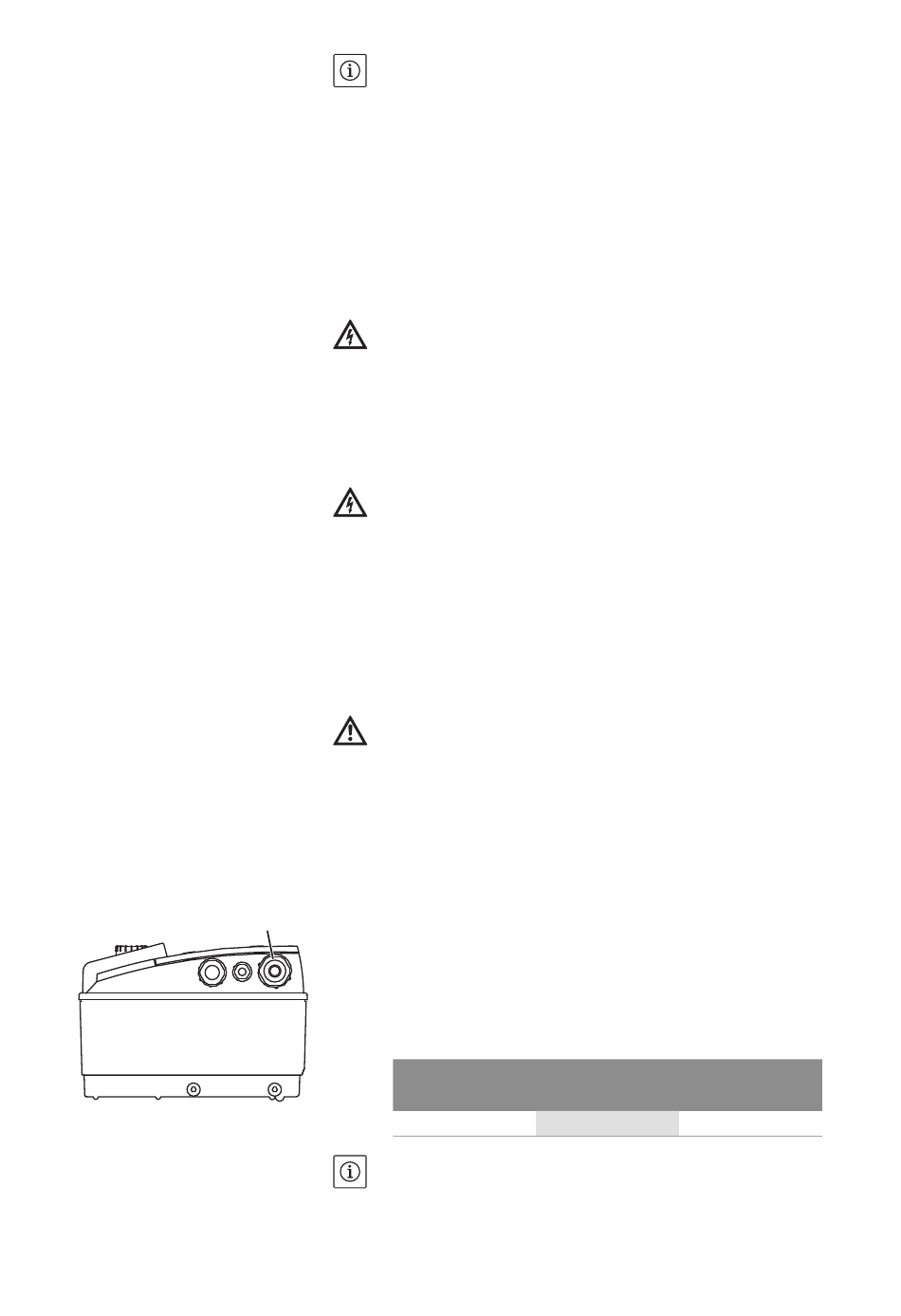

Fig. 22: Passe-câbles à vis M25
Notice de montage et de mise en service Wilo-VeroLine-IP-E, VeroTwin-DP-E
REMARQUE :
Sur les installations nécessitant une isolation, seul le corps de pompe
doit être isolé, et non la lanterne, l'entraînement et le capteur de pres-
sion différentielle.
Pour isoler la pompe, il faut utiliser un matériau isolant sans composé
ammoniaqué, pour éviter toute corrosion sur fissure de contrainte au
niveau des manchons. Si ce n'est pas possible, le contact direct avec
des raccords filetés en laiton doit être évité. Des raccords filetés en
acier inoxydable sont aussi disponibles en tant qu'accessoires. Une
alternative consiste à utiliser une protection anticorrosion (p. ex.
ruban isolant).
DANGER ! Danger de mort !
En cas de raccordement électrique non conforme, il existe un dan-
ger de mort par choc électrique.
• Ne faire effectuer le raccordement électrique que par des installa-
teurs électriques agréés par le fournisseur d'énergie électrique
local et conformément aux prescriptions locales en vigueur.
• Observer les notices de montage et de mise en service des
accessoires !
DANGER ! Danger de mort !
Tension de contact dangereuse.
Les travaux sur le module électronique ne doivent commencer
qu'après expiration d'un délai de 5 minutes en raison de la présence
d'une tension de contact dangereuse (condensateurs).
• Avant d'intervenir sur la pompe, couper l'alimentation électrique
et attendre 5 minutes.
• S'assurer que tous les raccordements (même les contacts secs)
sont bien exempts de toute tension électrique.
• Ne jamais fouiller ni introduire d'objets dans les ouvertures du
module électronique !
AVERTISSEMENT ! Risque de surcharge du réseau !
Une configuration insuffisante du réseau peut entraîner des
défaillances du système, voire des incendies sur les câbles en raison
d'une surcharge.
• Il faut savoir qu'en mode Multipompes, un fonctionnement bref et
simultané de toutes les pompes peut survenir au moment de la
configuration du réseau. Cela dépend en particulier des sections
des câbles et des protections utilisées.
• Le raccordement électrique doit s'effectuer via un câble d'alimenta-
1
tion électrique fixe (section à respecter, voir tableau suivant) doté
d'un connecteur ou d'un interrupteur multipolaire avec au moins
3 mm d'ouverture du contact. Lorsque des câbles flexibles sont utili-
sés, employer des douilles d'extrémité de câble.
• Le câble d'alimentation électrique doit être inséré dans le passe-
câbles à vis M25 (fig. 22, pos. 1).
Puissance P
[kW]
0,55 - 4
REMARQUE :
Les couples de serrage corrects des vis de serrage figurent sur la liste
«Tabl. 9 : Couples de serrage des vis» à la page 157 ». Utiliser exclu-
sivement une clé dynamométrique calibrée.
Section du câble
N
2
[mm ]
1,5 - 4,0
Français
PE
2
[mm ]
2,5 - 4,0
131
