8.4 Symboles sur les graphiques/
instructions
Eléments de menu
Actions
8.5

Modes d'affichage

Essai de l'afficheur
max
min
2
Fig. 28: Essai de l'afficheur
8.5.1 Page d'état de l'afficheur
Notice de montage et de mise en service Wilo-VeroLine-IP-E, VeroTwin-DP-E
Le chapitre 8.6 «Instructions de commande» à la page 140 comporte
des graphiques censés illustrer le concept de commande et les ins-
tructions liés aux procédures de réglage.

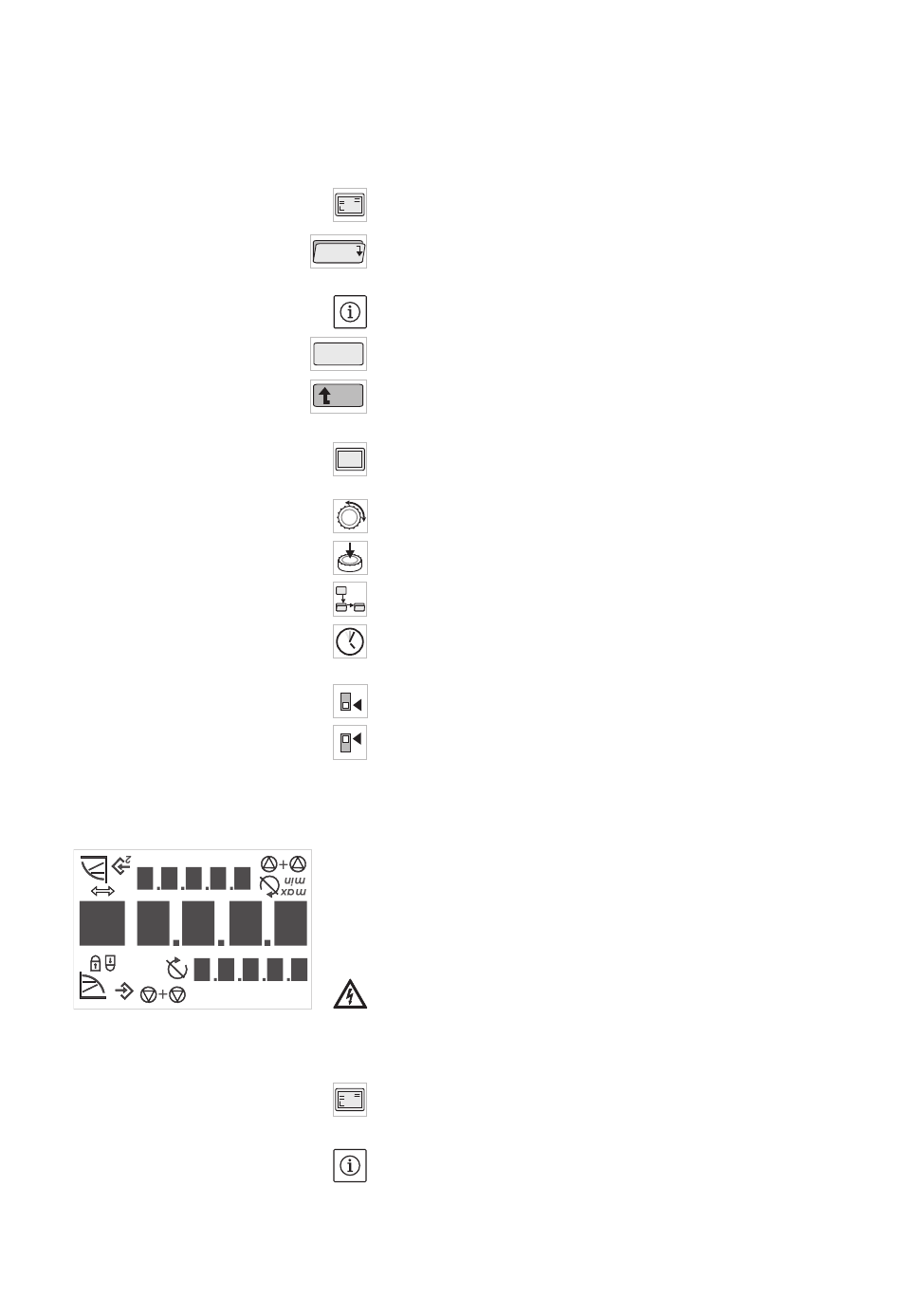

Sur les graphiques et dans les instructions, les symboles suivants sont
utilisés pour représenter de manière simplifiée des éléments de menu
ou des actions :
• Page d'état du menu : l'écran standard sur l'afficheur.
12.3
• « Niveau inférieur » : un élément de menu à partir duquel il est pos-
4.1.0.0
sible de descendre d'un niveau dans le menu (p. ex. de <4.1.0.0>
en <4.1.1.0>).
• « Information » : un élément de menu présentant des informations
sur l'état ou des réglages de l'appareil non modifiables.
± • « Sélection/Réglage » : un élément de menu permettant d'accéder
4.4.3.0
2.0.0.0
à un réglage modifiable (élément au numéro de menu <X.X.X.0>).
« un niveau plus haut » : un élément de menu à partir duquel il est
possible de monter d'un niveau dans le menu (p. ex. de <4.1.0.0>
en <4.0.0.0>).
Page de défaut du menu : en cas de défaut, le numéro du défaut
E000
actuel s'affiche à la place de la page d'état.
• Tourner le bouton rouge : tourner le bouton rouge pour augmenter
ou diminuer des réglages ou le numéro de menu.
• Appuyer sur le bouton rouge : appuyer sur le bouton rouge pour acti-
ver un élément de menu ou confirmer une modification.
• Naviguer : procéder aux instructions d'action indiquées ci-après pour
naviguer au sein du menu jusqu'au numéro de menu affiché.
• Patienter : le temps restant (en secondes) s'affiche sur l'écran des
valeurs jusqu'à ce que l'état suivant soit automatiquement atteint
ou qu'une saisie manuelle s'avère possible.
ON • Placer l'interrupteur DIP en position 'OFF' : placer l'interrupteur DIP
numéro « X » sous le capot de l'appareil sur la position OFF.
X
ON • Placer l'interrupteur DIP en position 'ON' : placer l'interrupteur DIP
numéro « X » sous le capot de l'appareil sur la position ON.
X
Dès que le module électronique est sous tension, l'afficheur effectue
pendant 2 s un autotest durant lequel tous les symboles/caractères
possibles s'affichent (fig. 28). Ensuite, la page d'état s'affiche.
Après une interruption de l'alimentation électrique, le module élec-
tronique procède à diverses fonctions de désactivation. L'afficheur
reste affiché pendant la durée de cette procédure.
DANGER ! Danger de mort !
Même en cas d'afficheur désactivé, ce dernier peut encore se trou-
ver sous tension.
• Observer les consignes générales de sécurité !
La page d'état est la page affichée par défaut sur l'afficheur. La valeur
12.3
de consigne actuellement définie s'affiche dans les segments numé-
riques. Les autres réglages sont indiqués à l'aide de symboles.
REMARQUE :
En mode Pompe double, la page d'état affiche également le mode de
fonctionnement (« marche parallèle » ou « Principale/Réserve ») sous
forme de symboles. L'afficheur de la pompe esclave affiche « SL ».
