7.1
Zulässige Einbaulagen und Änderung
der Komponentenanordnung vor der
Installation

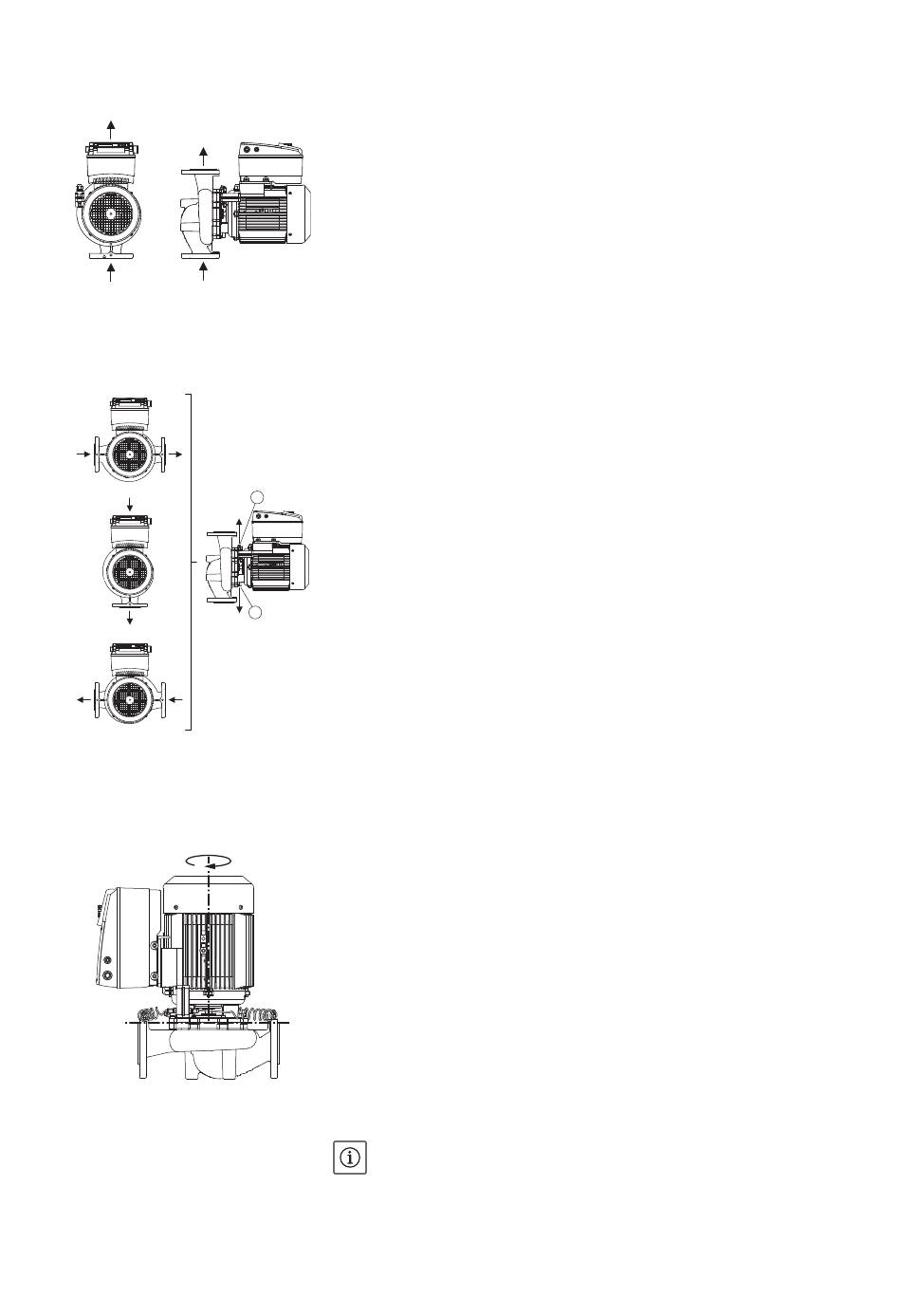

Fig. 17: Anordnung der Komponenten im
Lieferzustand
Zulässige Einbaulagen mit horizonta-
ler Motorwelle
Fig. 18: Zulässige Einbaulagen mit horizon-
taler Motorwelle
Zulässige Einbaulagen mit vertikaler
Motorwelle
4 x 90°
Fig. 19: Zulässige Einbaulagen mit vertika-
ler Motorwelle
Änderung der Komponenten-
anordnung
Einbau- und Betriebsanleitung Wilo-VeroLine-IP-E, VeroTwin-DP-E
Die werkseitig vormontierte Komponentenanordnung relativ zum
Pumpengehäuse (siehe Fig. 17) kann bei Bedarf vor Ort geändert wer-
den. Dies kann z. B. erforderlich sein, um
• die Entlüftung der Pumpe zu gewährleisten,
• eine bessere Bedienung zu ermöglichen,
• unzulässige Einbaulagen zu vermeiden (d. h. Motor und/oder Elektro-
nikmodul nach unten).
In den meisten Fällen ist das Drehen des Einstecksatzes relativ zum
Pumpengehäuse ausreichend. Die mögliche Anordnung der Kompo-
nenten ergibt sich aus den zulässigen Einbaulagen.
Die zulässigen Einbaulagen mit horizontaler Motorwelle und Elektro-
nikmodul nach oben (0°) sind in Fig. 18 dargestellt. Nicht abgebildet
sind die zulässigen Einbaulagen mit seitlich montiertem Elektronik-
modul (+/- 90°). Jede Einbaulage außer „Elektronikmodul nach
unten" (- 180°) ist zulässig. Die Entlüftung der Pumpe ist nur gewähr-
leistet, wenn das Entlüftungsventil nach oben zeigt (Fig. 18, Pos. 1).
1
Nur in dieser Position (0°) kann anfallendes Kondensat gezielt über
eine vorhandene Bohrungen, Pumpenlaterne sowie Motor (Fig. 18,
Pos. 2) abgeführt werden.
2
Die zulässigen Einbaulagen mit vertikaler Motorwelle sind in Fig. 19
dargestellt. Jede Einbaulage außer „Motor nach unten" ist zulässig.
Je nach Pumpentyp kann der Einstecksatz – relativ zum Pumpenge-
häuse – in 4 bzw. 8 verschiedenen Positionen angeordnet werden
(jeweils um 90° bzw. 45° versetzt).
HINWEIS:
Zur Erleichterung der Montagearbeiten kann es hilfreich sein, den Ein-
bau der Pumpe in die Rohrleitung vorzunehmen ohne elektrischen
Anschluss und ohne Befüllen der Pumpe bzw. der Anlage (Montage-
schritte siehe Kapitel 10.2.1 „Gleitringdichtung wechseln" auf
Seite 44).
