PP Plus 36D/240D/401D
4.4 Neck-Liner in Brennerhals montieren
1
6
5
1 Neck-Liner PP Plus 36D
2 HaltenippelPP Plus 36

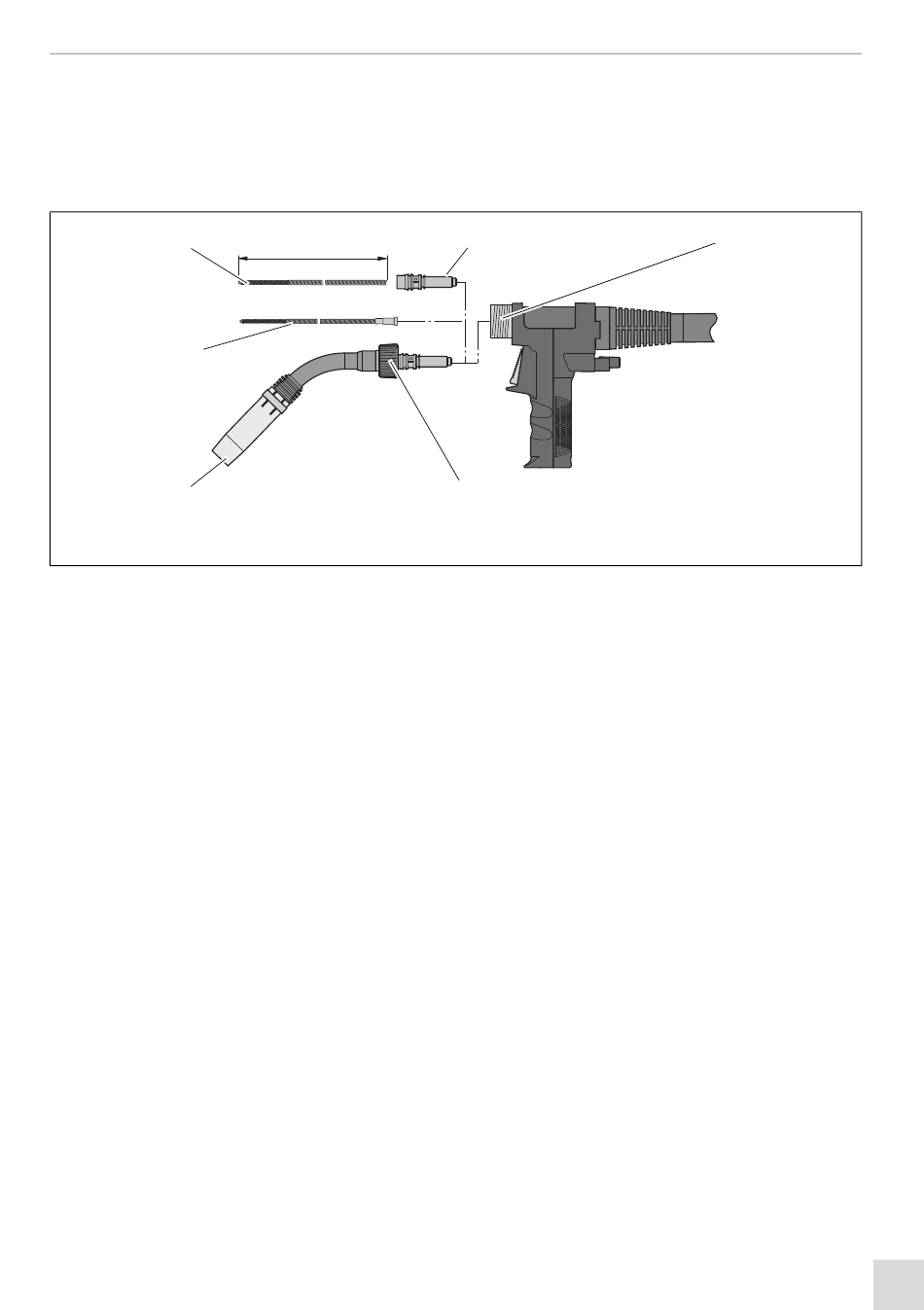

Abb. 5 Neck-Liner in Brennerhals montieren
4.5 Schlauchpaket anschließen
Original mitgelieferte Neck-Liner sind konfektioniert. Das Maß X ist abhängig
von der Brennerhalsgeometrie:
X
3 Brenneraufnahme
4 Überwurfmutter
1 Brennerhals (5) durch abschrauben der Überwurfmutter (4) von der
Brenneraufnahme (3) lösen.
 für PP Plus 36D
2 Haltenippel (2) auf Neck-Liner (1) schrauben.
3 Montierten Neck-Liner (1) in Brennerhals (5) einschrauben.
 für PP Plus 401D/240D
4 Neck-Liner kpl. (6) von hinten in Brennerhals (5) einschrauben.
5 Brennerhals (5) mit Überwurfmutter (4) an Brenneraufnahme (3)
befestigen.
1 Zentralstecker und Zentralbuchse am Drahtvorschubgerät zusammenfügen
und mit Anschlussmutter sichern.
2 Anschlüsse für Wasservor-/-rücklauf, Schutzgas und Steuerleitungsstecker
fachgerecht montieren.
2
4
5 Brennerhals kpl.
6 Neck-Liner kpl. PP Plus 401D/240D
