4 Inbetriebnahme
4.3.2 Kunststoffseele
1
11
10
1 Drahtförderschlauch
2 Zentralstecker
3 Überwurfmutter
4 Drahtvorschubgerät

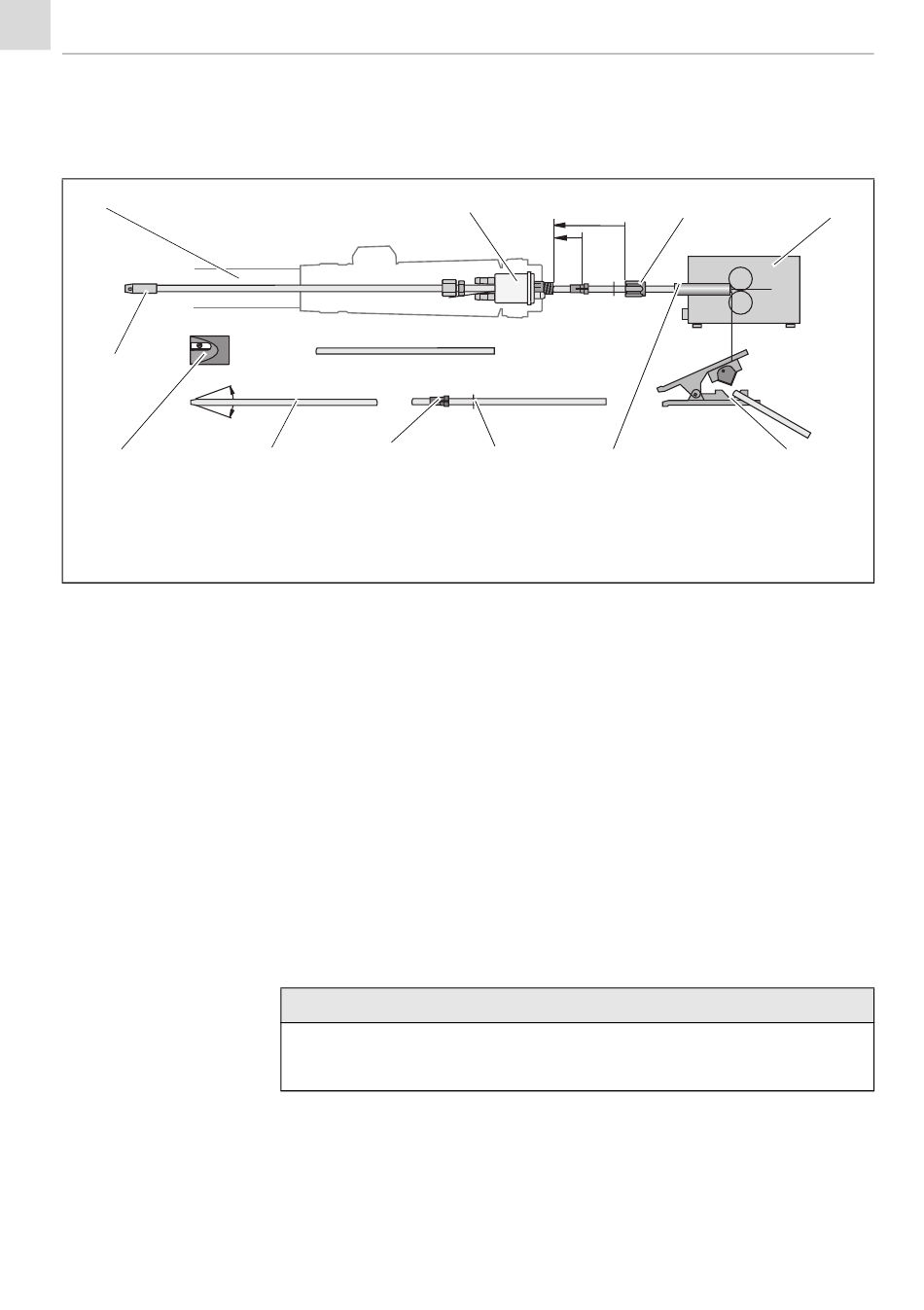

Abb. 4 Kunststoffseele kürzen
DE - 8
Zur Verwendung von Aluminium-, Kupfer-, Nickel- und Edelstahldräten.
40°
9 8
5 ABICOR BINZEL
6 Führungsrohr
7 O-Ring
8 Klemmnippel
1 Anfang der Kunststoffseele (9) mit dem ABICOR BINZEL-Spitzer ca. 40°
anspitzen.
2 Kunststoffseele (9) durch Drahtförderschlauch (1) bis zum spürbaren
Anschlag in Einlaufnippel (11) einschieben.
3 Klemmnippel (8), O-Ring (7) und Überwurfmutter (3) auf
Kunststoffseele (9) stecken und unter Spannung die Überwurfmutter (3)
festschrauben.
4 Überlange Kunststoffseele (9) vor den Drahtförderrollen markieren.
5 Kunststoffseele (9) mit ABICOR BINZEL-Cutter (5) an der Markierung
direkt vor den Drahtförderrollen abschneiden.
6 Schnittstelle anspitzen.
HINWEIS
• Bei Kunststoffseelen mit Aussendurchmesser 4,00 mm, muss das
Kapillarrohr im Zwischenanschluss durch ein Stützrohr ersetzt werden.
2
7 6
-Cutter
9
10 ABICOR BINZEL
11 Einlaufnippel
PP Plus 36D/240D/401D
3
5
Kunststoffseele
-Spitzer
4
