4 Mise en service

4.1 Equiper le col de cygne PP Plus 36D

1
1 Buse gaz
2 Tube-contact

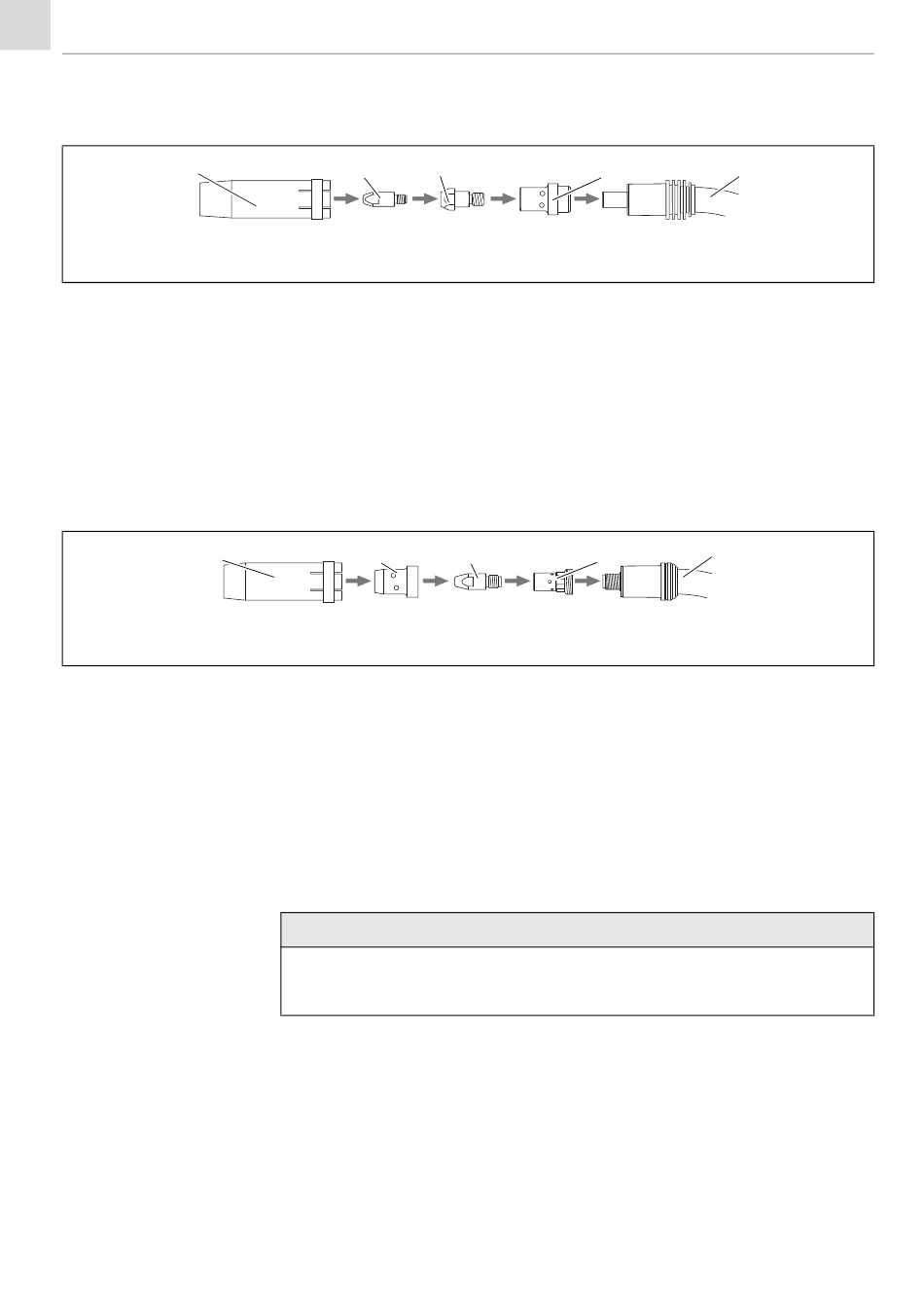

Fig. 1 Equiper les torches

4.2 Equiper le col de cygne PP Plus 401D

1
1 Buse gaz
2 Diffuseur de gaz
Fig. 2 Equiper les torches
4.3 Monter la gaine guide-fil
FR - 6
2 3
3 Support tube-contact
4 Diffuseur de gaz
1 Visser le diffuseur de gaz (4), le support tube-contact (3) et le
tube-contact (2) dans le col de cygne (5).
2 Placer la buse gaz (1) en la tournant légèrement dans le sens des aiguilles
d'une montre sur le col de cygne (5).
2
3 Tube-contact
4 Support tube-contact
1 Visser le support tube-contact (4), le tube-contact (3) et le diffuseur de
gaz (2) dans le col de cygne (5).
2 Placer la buse gaz (1) en la tournant légèrement dans le sens des aiguilles
d'une montre sur le col de cygne (5).
REMARQUE
• Les gaines guide-fil aciers ou les gaines guide-fil synthétiques neuves et
non-utilisées doivent être raccourcies à la longueur réelle du faisceau.
4
5
3 4
5
PP Plus 36D/401D
5
Col de cygne
5
Col de cygne
