Côté droit (vu de la barre) -
4JH4-HTE1 / 4JH4-HTE

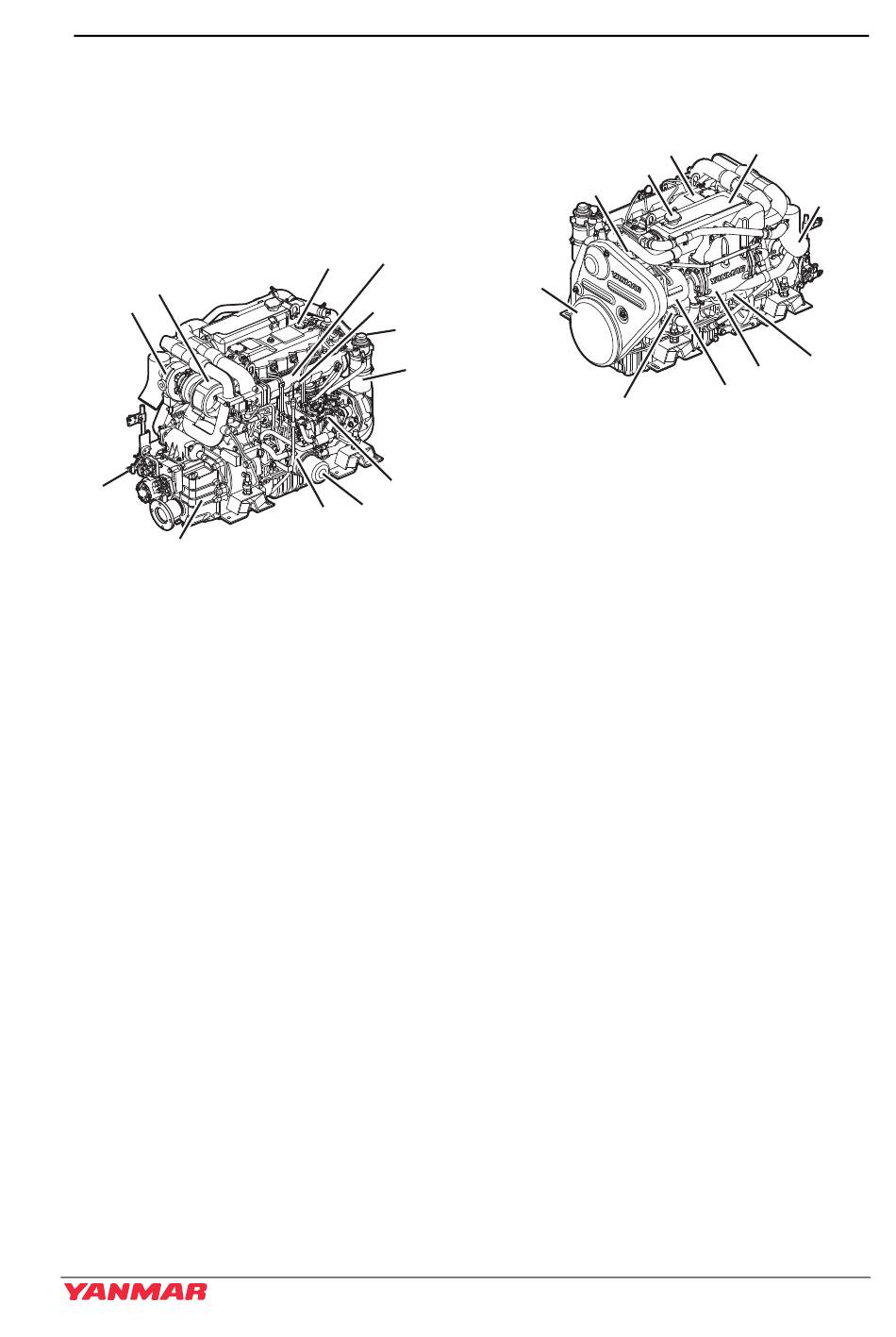

Figure 7 et Figure 8 illustrent une version
type d'un moteur 4JH4-HTE1, 4JH4-HTE.
Votre moteur peut avoir un équipement
différent de celui de l'illustration.
(1)
(2)
(3)
(4)
Figure 7
1 – Silencieux d'admission
2 – Turbocompresseur
3 – Levier de vitesse (KMH4A)
4 – Engrenage marin (KMH4A)
5 – Refroidisseur d'huile de moteur
6 – Filtre à huile de moteur
7 – Pompe d'injection de carburant
8 – Filtre à carburant
9 – Pompe d'amorçage de
carburant
10 – Jauge d'huile de moteur
11 – Collecteur d'admission
12 – Bouchon de remplissage
d'huile pour moteur
Manuel d'utilisation de la gamme JH
Côté gauche (vu de la barre) -
4JH4-HTE1 / 4JH4-HTE
(11)
(12)
(10)
(9)
(8)
(7)
(6)
(5)
0004548
VUE D'ENSEMBLE DU PRODUIT
(1)
(2)
(3)
(4)
(5)
Figure 8
1 – Plaque du nom du moteur
(sur le cache-culasse)
2 – Bouchon du radiateur de
liquide de refroidissement
3 – Pompe à eau
4 – Couvercle de courroie
5 – Pompe d'eau de mer
6 – Alternateur
7 – Refroidisseur intermédiaire
8 – Moteur de démarrage
9 – Coude de mélange
d'échappement
10 – Réservoir de
réfrigérant/échangeur de
chaleur
(10)
(9)
(8)
(7)
(6)
0004549
21
