Remplacement de l'huile pour
moteur et du filtre à huile
Voir Remplacement de l'huile pour moteur
et du filtre à huile à la page 78.
Remplacement de l'huile de
l'engrenage marin et remplacement
de l'élément du filtre à huile de
l'engrenage marin (si équipé)
Voir Remplacement de l'huile de
lubrification de l'engrenage marin et
remplacement du filtre à huile d'engrenage
marin (si équipé) à la page 79.
Contrôle ou remplacement de la
turbine de la pompe à eau de mer
1. Desserrez les boulons du capot latéral
et retirez le capot latéral.
2. Inspectez l'intérieur de la pompe à eau
de mer avec une lampe de poche. Si
vous constatez les dommages
suivants, le démontage et l'entretien
sont nécessaires :
• Les pales de la pompe sont fissurées
ou entaillées. Les arêtes ou les
surfaces des pales sont entachées ou
rayées.
• Dommages sur le plaque d'usure.
3. Si les pièces internes sont en bon état,
insérez le joint torique dans la rainure
et remontez le capot latéral.
4. Si vous constatez une fuite d'eau
continue de la conduite de purge d'eau
située sous la pompe à eau de mer
lorsque le moteur tourne, il faut
remplacer la garniture mécanique.
Consultez votre concessionnaire ou
distributeur Yanmar Marine agréé.
Manuel d'utilisation de la gamme JH
ENTRETIEN PÉRIODIQUE
Remplacement de l'impulseur de
pompe à eau de mer
Remarque : La turbine doit être remplacée
périodiquement (toutes les
1000 heures), même s'il n'y a
pas de dommages.

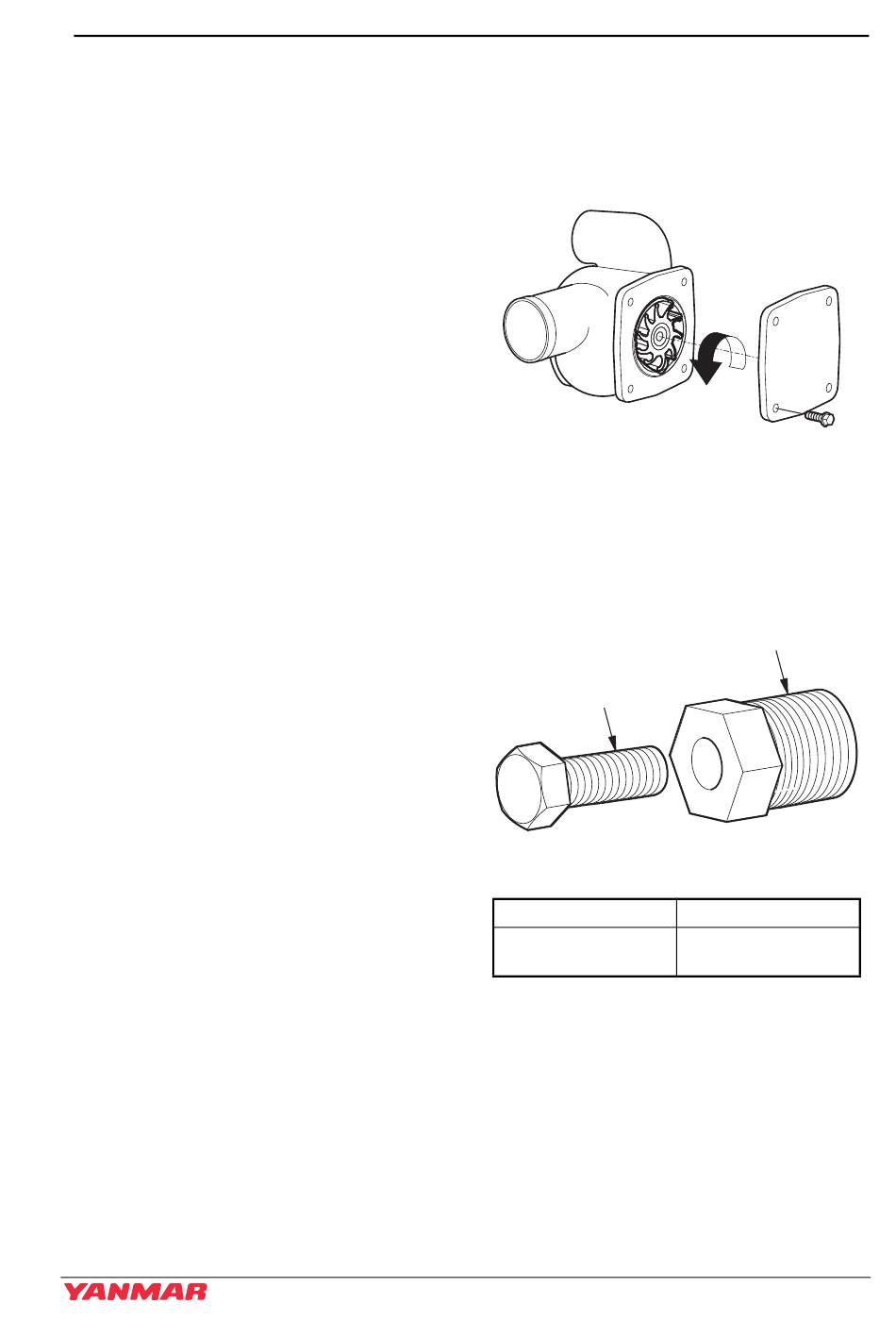

Figure 15
Il existe deux types d'outils spéciaux
d'entretien pour retirer l'impulseur :
Extracteur A (standard)
Pièce n°129671-92110
(B)
Figure 16
Extracteur A
M18 x 1,5
1. Retirez le capot latéral de la pompe à
eau de mer.
2. Placez l'extracteur (Figure 16, (A))
dans la turbine.
(1)
0004510
(A)
0004501
Vis de calage B
Longueur M10 x 40
mm
