AVANT LA MISE EN SERVICE
4JH4-HTE1 / 4JH4-HTE
(1)
(2)

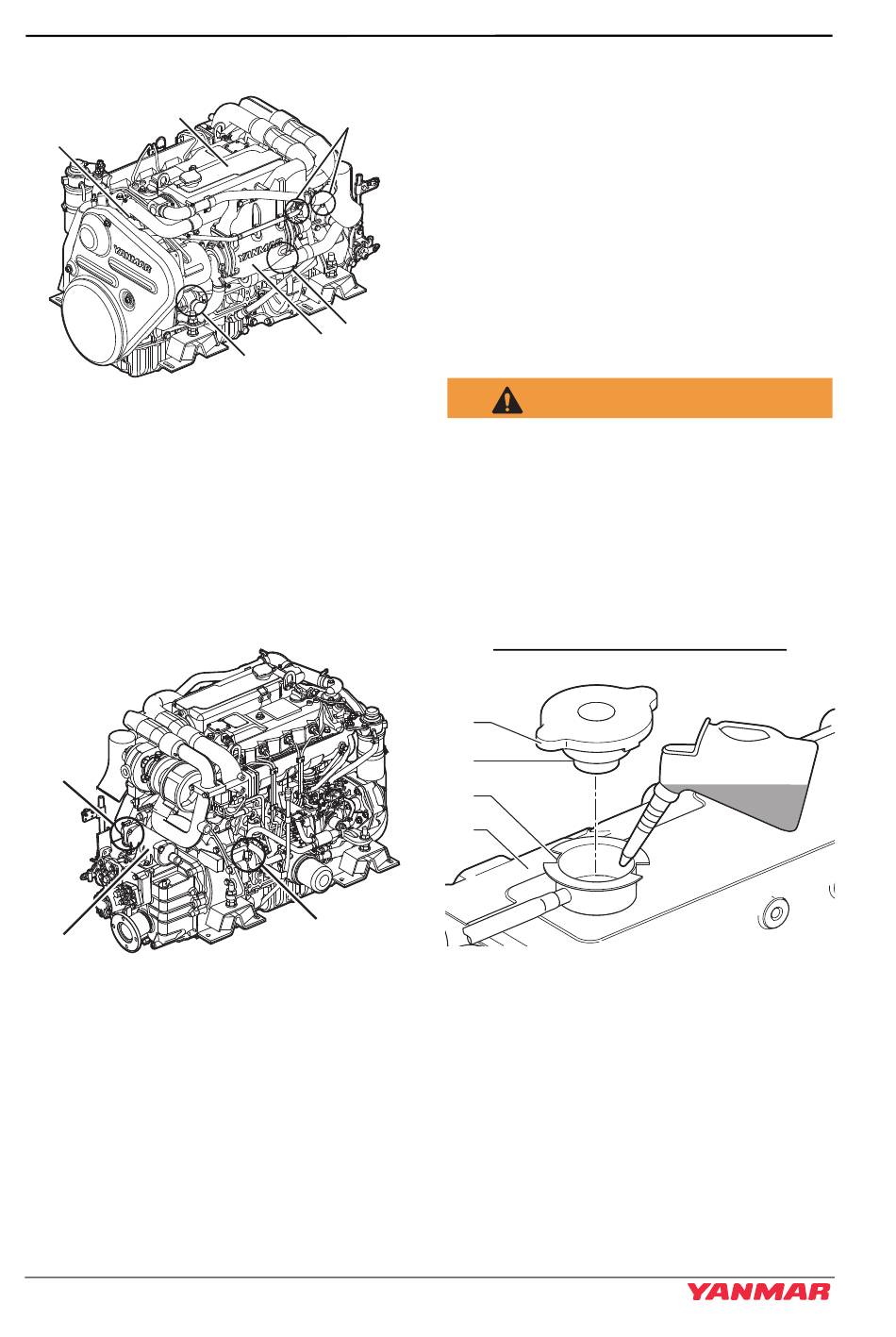

Figure 16
1 – Réservoir de réfrigérant
(échangeur de chaleur)
2 – Pompe à eau
3 – Purge d'eau de mer du couvercle
de la pompe à eau de mer
4 – Robinet de purge du liquide de
refroidissement
5 – Refroidisseur intermédiaire
6 – Robinet de purge d'eau de mer
(2)
(3)
Figure 17
1 – Robinet de purge du liquide de
refroidissement
2 – Robinet de purge d'eau de mer
3 – Refroidisseur d'engrenage marin
48
(4)
(6)
(5)
(3)
0004560
(1)
0004561
Manuel d'utilisation de la gamme JH
1. Assurez-vous que tous les robinets de
purge sont fermés.
Remarque : Les robinets de purge sont
ouverts avant l'expédition
depuis l'usine. L'engrenage
marin ZF25A n'a pas de
robinet de purge sur le
refroidisseur d'embrayage.
2. Desserrez le bouchon de remplissage du
réservoir de liquide de refroidissement
pour évacuer la pression, ensuite enlevez
le bouchon de remplissage.
AVERTISSEMENT
Risque de brûlure.
N'enlevez JAMAIS le bouchon de
remplissage du liquide de
refroidissement si le moteur est
chaud. La vapeur et le liquide de
refroidissement chauds peuvent
s'échapper et vous brûler gravement.
Laissez le moteur refroidir avant
d'essayer d'enlever le bouchon.
F : Figure 18
1
2
3
4
Figure 19
1 – Bouchon du radiateur de
liquide de refroidissement
2 – Languettes de bouchon de
remplissage
3 – Encoches du port de remplissage
4 – Réservoir du liquide de
refroidissement
