ENTRETIEN PÉRIODIQUE
4JH4-TE
(2)

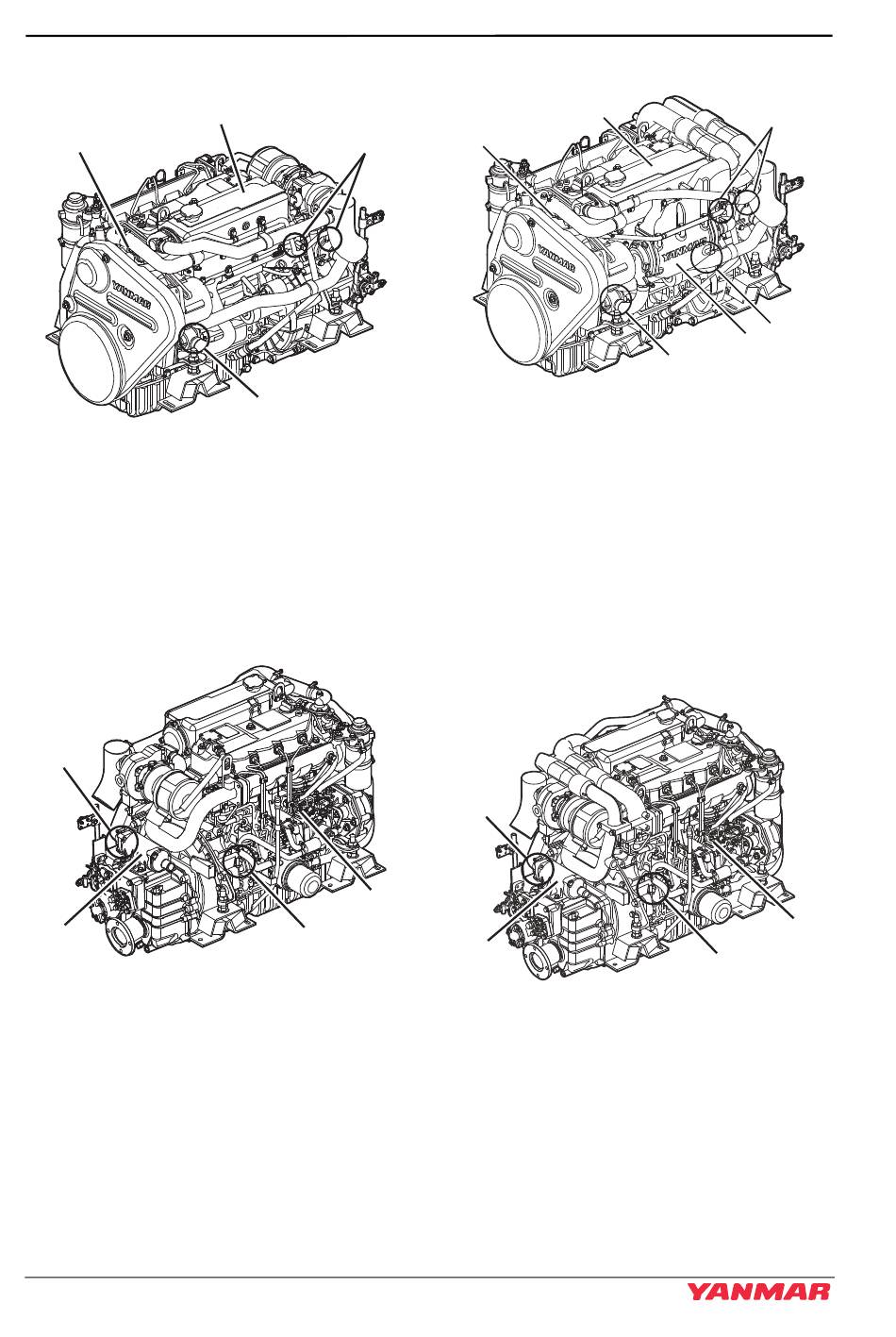

Figure 24
1 – Réservoir de réfrigérant
(échangeur de chaleur)
2 – Pompe à eau
3 – Purge d'eau de mer du couvercle
de la pompe à eau de mer
4 – Robinet de purge de réfrigérant
(2 utilisés)
(3)
(4)
Figure 25
1 – Robinet de purge du liquide de
refroidissement
2 – Pompe à carburant
3 – Robinet de purge d'eau de mer
4 – Refroidisseur d'engrenage marin
92
(1)
(4)
(3)
0004571
(2)
(1)
0004572
4JH4-HTE1 / 4JH4-HTE
(2)
1 – Réservoir de réfrigérant
(échangeur de chaleur)
2 – Pompe à eau
3 – Purge d'eau de mer du couvercle
de la pompe à eau de mer
4 – Robinet de purge du liquide de
refroidissement
5 – Refroidisseur intermédiaire
6 – Purge d'eau de mer du couvercle
de la pompe à eau de mer
(3)
(4)
1 – Robinet de purge du liquide de
refroidissement
2 – Pompe à carburant
3 – Robinet de purge d'eau de mer
4 – Refroidisseur d'engrenage marin
Manuel d'utilisation de la gamme JH
(1)
(5)
(3)
Figure 26
(1)
Figure 27
(4)
(6)
0004560
(2)
0004573
