ENTRETIEN PÉRIODIQUE
1. Pour ajuster, desserrez la vis
d'ajustement (Figure 5, (4)) ou la
fixation du câble (Figure 6, (3)) pour le
câble de la commande à distance sur le
côté du moteur et ajustez.
2. Ajustez en premier l'arrêt de haute
vitesse (Figure 5, (5)) ou
(Figure 6, (6)) la position, puis ajustez
l'arrêt de basse vitesse(Figure 5, (3))
ou (Figure 6, (4)), avec la vis
d'ajustement sur le levier de la
commande à distance (Figure 5, (1))
ou (Figure 6, (5)).

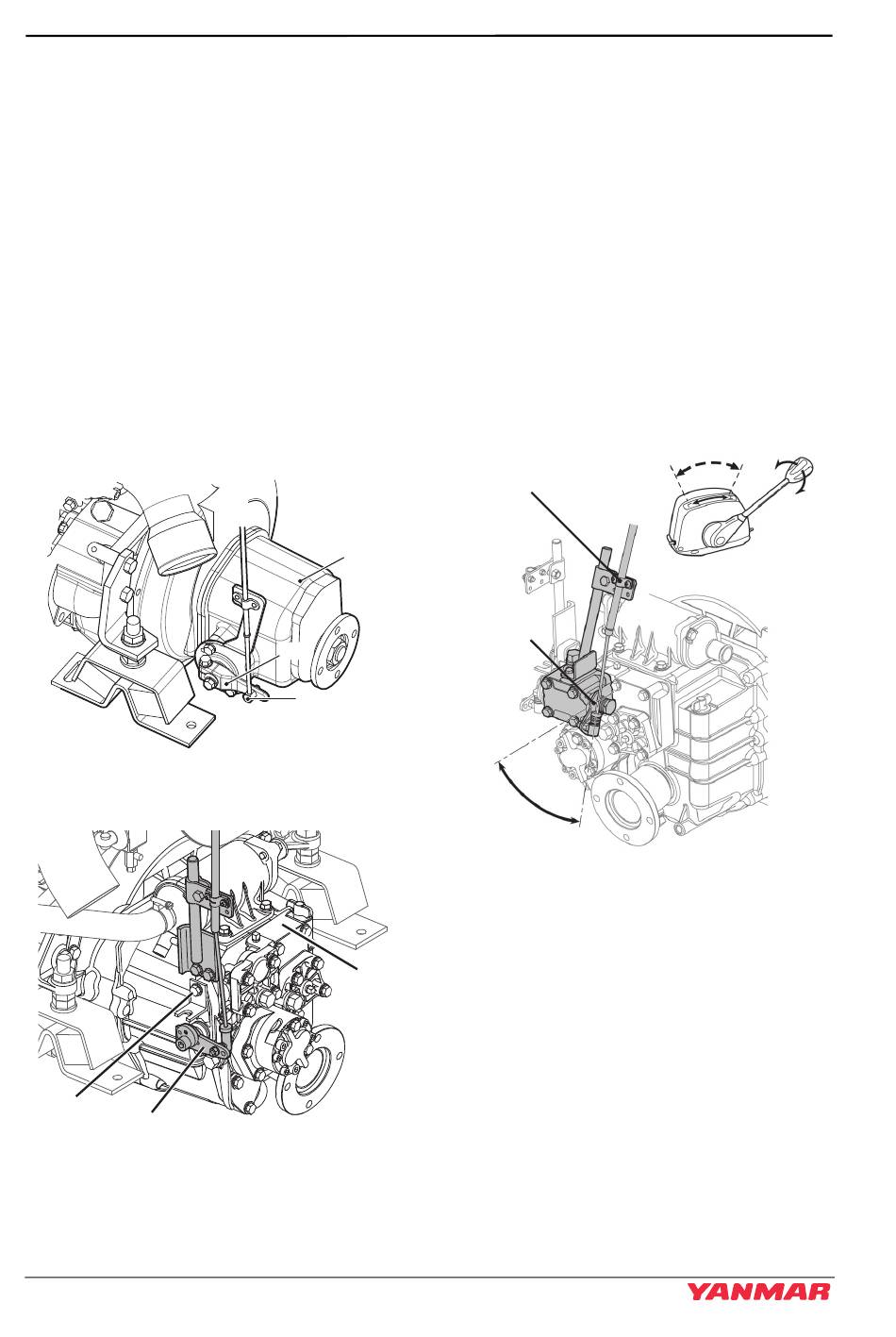

Réglage du câble de la commande à
distance de l'embrayage
3JH5E / 4JH5E
Figure 7
4JH4-TE / 4JH4-HTE1 / 4JH4-HTE
(2)
(1)
Figure 8
82
1. Veillez à ce que le levier de la
2. Pour ajuster, desserrez et resserrez la
Ajuster la poignée de commande à
distance de traîne - si équipé
(3)
(2)
(1)
X 1 - 2 6 1
(3)
0004563
Remarque : Engrenage marin KMH4A
Manuel d'utilisation de la gamme JH
commande à distance (Figure 7, (2))
ou (Figure 8, (1)) se déplace à la
position correcte lorsque la poignée de
la commande à distance se trouve
dans les positions NEUTRE, VERS
L'AVANT et VERS L'ARRIÈRE. Utilisez
la position NEUTRE en tant que norme
pour l'ajustement.
fixation de câble (Figure 7, (1)) ou
(Figure 8, (2)).
(1)
(2)
(3)
(4)
Figure 9
1 – Raccord de câble
2 – Levier de traîne
3 – Basse vitesse (traîne)
4 – Haute vitesse
5 – Relâché
6 – Serrez
7 – Utilisation normale (haute
vitesse)
8 – Traîne (basse vitesse)
représenté.
(6)
(7)
(8)
(5)
