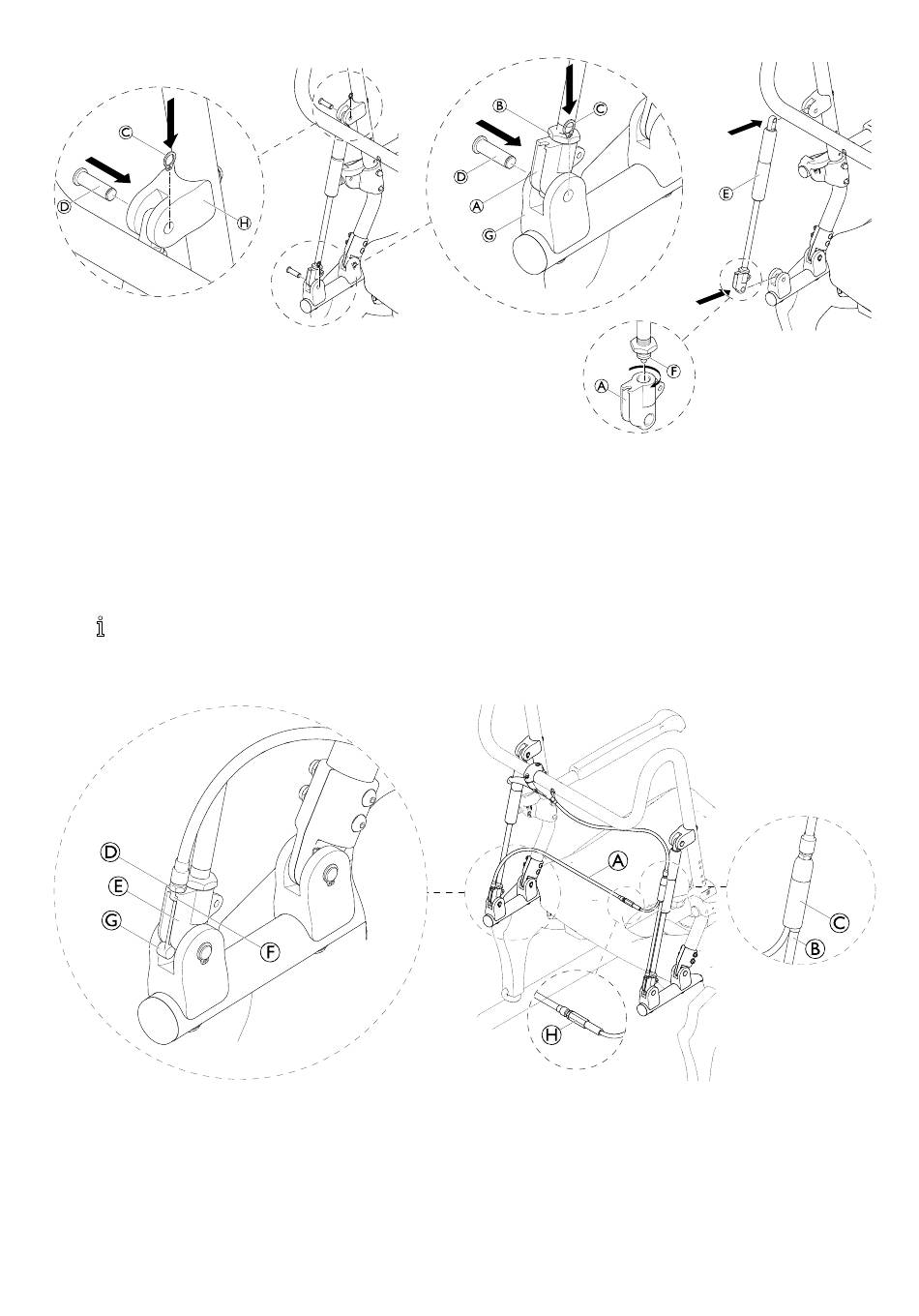

1. Si le mécanisme de déblocage A doit être remplacé :
Vissez le mécanisme de déblocage neuf de nouveau
(libérez 2 filets ou un espace de 1,5 à 2 mm entre le
mécanisme de déblocage et le début du filetage de la
tige du piston F).
2. Réinstallez les boulons Det les circlips C sur les
fixations inférieures G et, si nécessaire, sur les fixations
supérieures H si l'intégralité du ressort pneumatique
a été remplacé.
Si nécessaire, poussez le dossier légèrement
vers l'avant pour pouvoir insérer le boulon plus
facilement.
3. Serrez l'écrou B sur le mécanisme de déblocage.
1. Préparez le câble Bowden A : Vérifiez que l'extrémité
du câble B est correctement positionnée dans le
distributeur C.
2. Accrochez la tête du câble Bowden G dans le mécanisme
de déblocage E.
