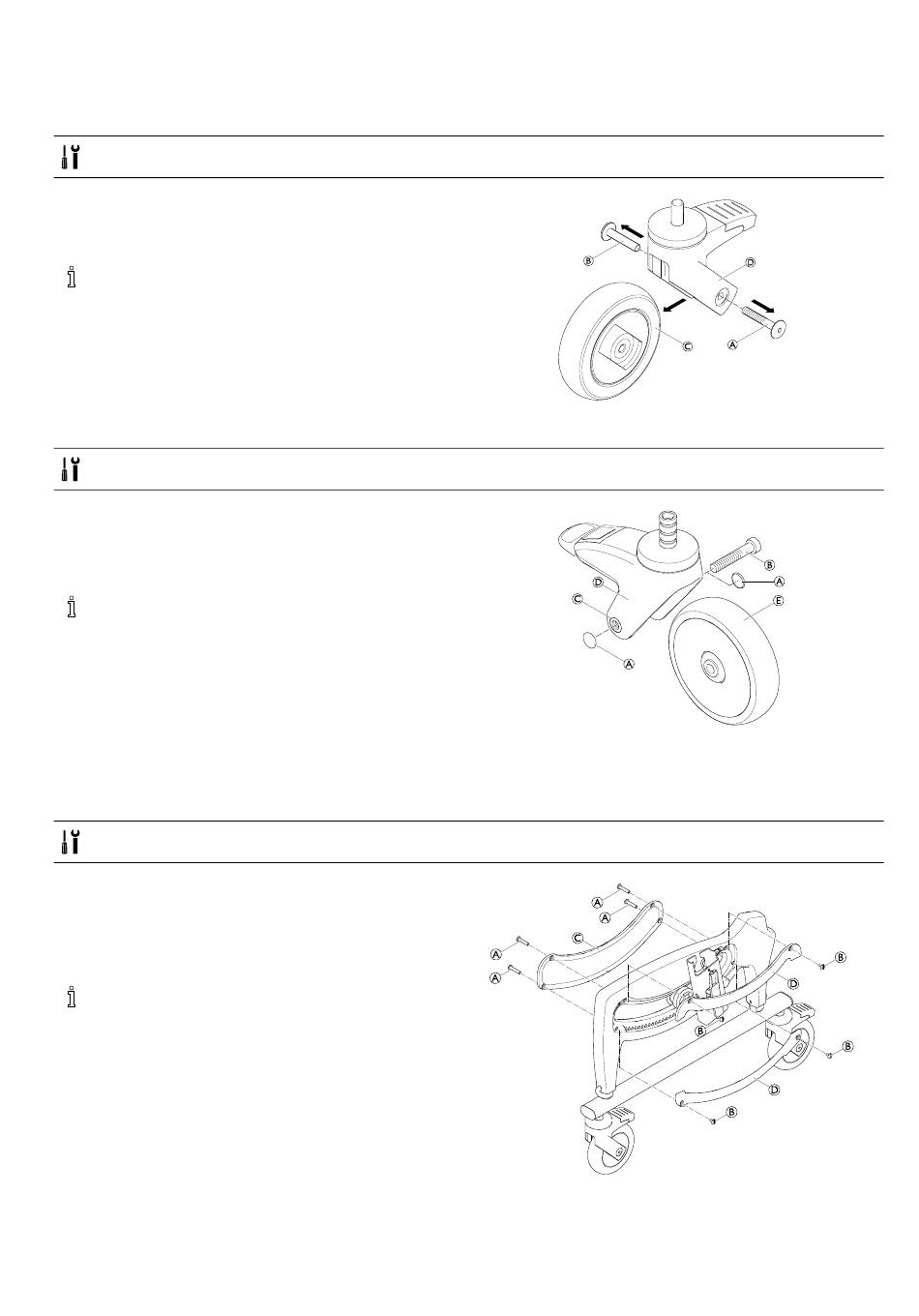

5.5.1 Démontage/installation de la roulette
Il est possible de démonter la roulette en vue de son nettoyage.
Ocean Ergo / Ocean VIP Ergo / Ocean Dual VIP Ergo
Tournevis Torx (T30)
1. Dévissez la vis A située sur le manchon fileté B et
retirez-les du montant de la roulette D.
2. Retirez la roulette C.
Pour réinstaller la roulette, inversez les étapes 2 – 1.
A = 4 – 6 Nm
Ocean / Ocean VIP / Ocean Dual VIP / Ocean E-VIP
Clé Allen (5 mm)
1. Retirez les caches en plastique A.
2. Dévissez le boulon B de l'écrou C et retirez-les du
montant de la roulette D.
3. Retirez la roulette E.
Pour réinstaller la roulette, inversez les étapes 3 – 1.
B = 3 Nm
5.6 Remplacement des protections intérieures/extérieures des pièces latérales (Ocean
VIP Ergo / Ocean Dual VIP Ergo)
Tournevis plat
1. Retirez le carénage de frein situé sur l'armature du
siège ; reportez-vous au manuel d'utilisation.
2. Retirez les vis-écrous de reliure A et les vis de reliure B.
3. Retirez la protection extérieure de la pièce latérale C.
4. Retirez les protections intérieures de la pièce latérale D.
Pour installer les protections intérieures/extérieures
des pièces latérales, inversez les étapes 4 – 1.
B = serrage à la main
